工业机器人配套升降支撑底座结构

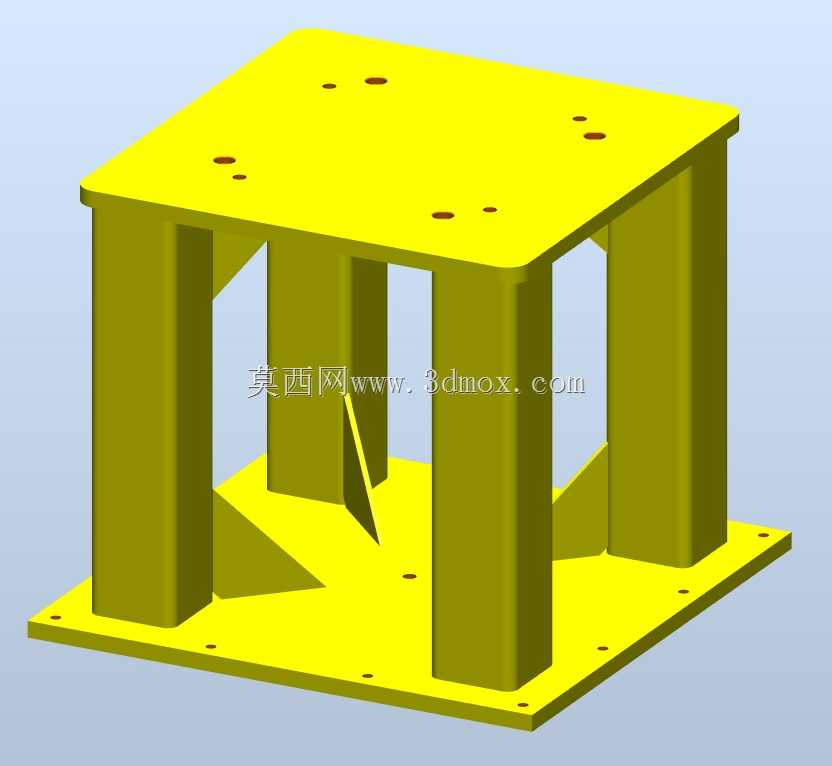

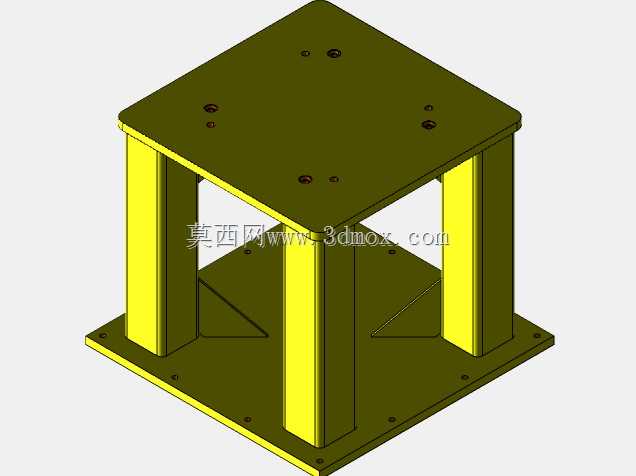

　　在自动化产线的工位布局中，机器人的安装高度直接决定了其工作半径覆盖范围与末端执行器的作业可达性，不少车间现场的工位因为前期土建预留的安装基面高度不足，或是多工位流转时需要匹配不同高度的输送线、工装夹具位置，往往需要在机器人底部加装适配的升降支撑基座，来抵消安装基面的高度差，同时保证机器人运行过程中的整体刚性。这款支撑结构采用上下双层安装板搭配四根主支撑立柱的框架式布局，上安装板按照对应型号工业机器人的底部安装孔位预留了通孔，可直接与机器人底座的安装螺孔对位，通过高强度螺栓完成锁紧固定，不需要额外加工转接板，减少装配环节的累计误差。下安装板则预留了与地面预埋地脚螺栓匹配的长圆孔，允许安装时在小范围内调整水平位置，

　　抵消地面预埋件的施工偏差，降低现场安装的对位难度。四根主支撑立柱采用矩形截面型材制作，相比圆管立柱，矩形截面在机器人启停、急停产生的横向冲击载荷下，具备更好的抗扭抗弯性能，尤其是机器人带载做高速回转动作时，立柱的形变量会直接传递到末端执行器，直接影响重复定位精度，矩形型材的截面惯性矩在两个垂直方向上的参数更适配机器人多方向的载荷变化，避免单方向刚性不足引发的振动问题。在立柱与上下安装板的连接位置，每根立柱的两个相邻侧面都加装了三角形加强筋板，筋板与立柱、安装板采用满焊连接，进一步分散连接位置的应力集中，避免机器人长期运行过程中焊缝受交变载荷出现开裂问题。上下安装板的厚度经过载荷核算，能够覆盖对应型号机器人满载运行时的倾覆力矩要求，

　　即使机器人臂展完全伸展、携带额定最大负载运动到最远工位时，底座的边缘也不会出现翘曲变形，保证整体安装的稳定性。从安装边界来看，下安装板的外轮廓尺寸略大于上安装板，增大了与地面的接触支撑范围，进一步提升整体的抗倾覆能力，整个结构的高度可以根据现场实际需要的抬升量做适配调整，不需要改动上下安装板的孔位布局，只需要调整主支撑立柱的下料长度即可，具备较好的系列化拓展性。在实际应用场景中，这类支撑底座除了用于固定工位的机器人高度适配，也可以搭配底部的滑动导轨使用，作为机器人第七轴行走轴上的安装基座，此时底座的下安装板可以直接与行走轴的滑台安装面对接，统一的孔位设计能够减少滑台与底座之间的转接零件数量。结构设计过程中，

　　所有的外露棱边都做了倒角处理，避免现场安装调试人员被锋利的板材边缘划伤，焊接完成后整体做喷塑处理，既可以提升车间环境下的防锈耐腐蚀能力，也能避免焊接飞溅、毛刺残留带来的安全隐患。考虑到车间现场的布线需求，四根立柱围成的内部空腔可以预留走线空间，机器人的动力线缆、信号线缆可以从底座内部穿过，连接到地面的线槽中，避免线缆外露被现场的工件、转运小车剐蹭破损，同时也能让整个工位的布局更加整洁，减少积灰藏污的死角，方便日常的工位清洁维护。在刚性校核环节，针对机器人常见的运动工况，比如全速回转、带载急停、末端下压作业等不同载荷场景，对结构的应力分布做了仿真验证，确保最大应力位置的安全系数满足长期连续运行的要求，不会因为长期受交变载荷出现疲劳变形。
