大管径固定作业盒形等离子切割设备

　　在油气输送管网预制、市政热力管道加工、大型化工管路预制车间的现场作业环节，大直径金属管道的相贯线切割、端口坡口加工一直是影响管路装配精度的核心工序，传统手工等离子切割依赖操作工持割炬沿管道外壁走位，不仅坡口角度一致性差，切割面挂渣、斜度超差的问题频发，遇到厚壁合金钢管时还容易出现割不透、断面渗碳的缺陷，后续打磨、补焊的工时往往能占到单段管道加工总工时的六成以上。这款盒形结构的固定式等离子切割设备，正是针对车间内固定工位的大管径管道批量加工作业开发，整套设备采用立式箱式承载结构，将等离子电源、控制系统、割炬进给机构、管路旋转支撑组件全部集成在封闭箱体内，相比传统敞开式龙门管道切割设备，占地面积压缩了近40%，不需要单独开挖设备安装基础，只要车间地面平整度满足每平米误差不超过2mm的要求，通过底部四个可调减震支脚就能完成调平固定，适配多数中小规模管道预制车间的工位布局需求。

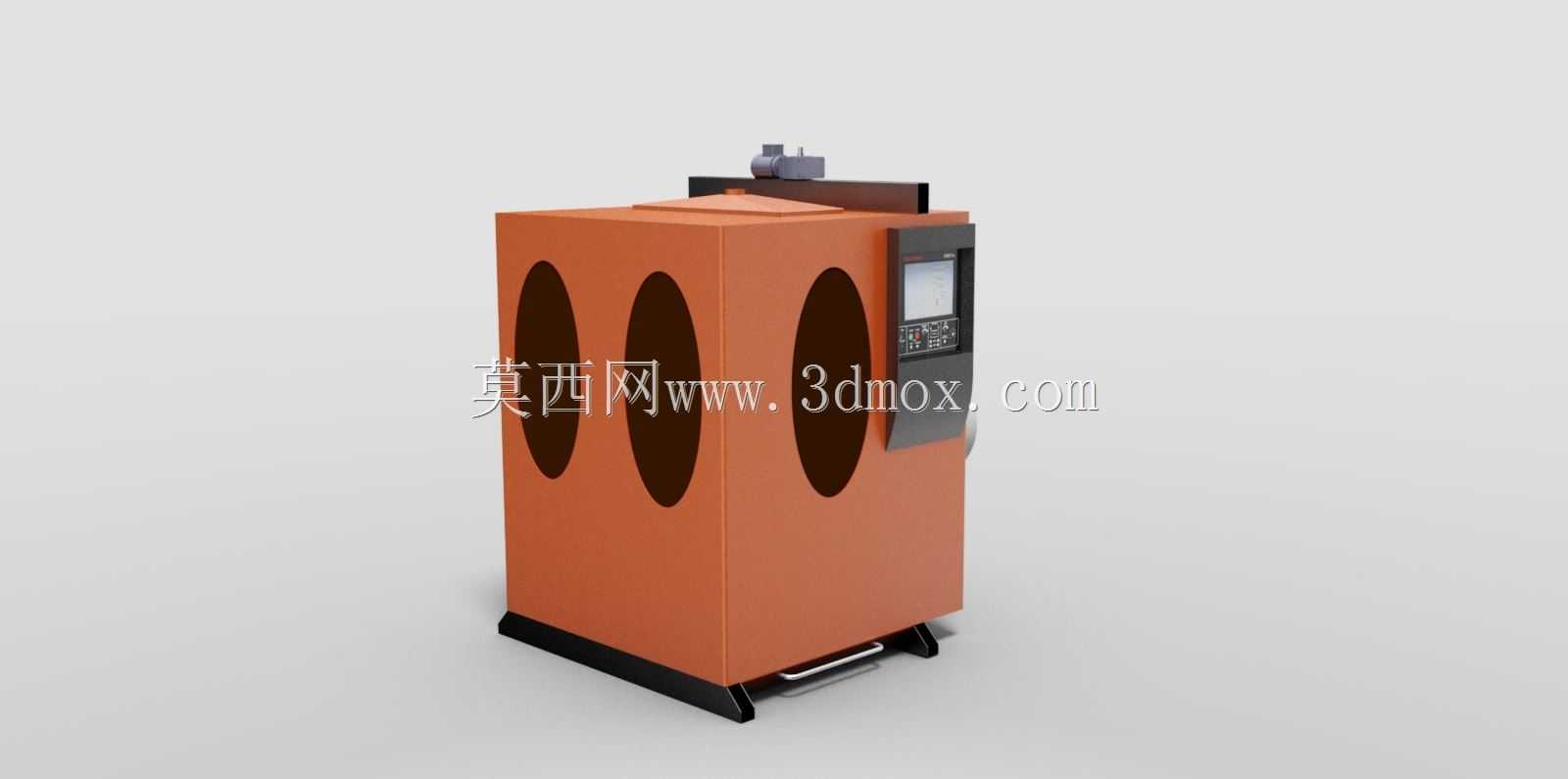

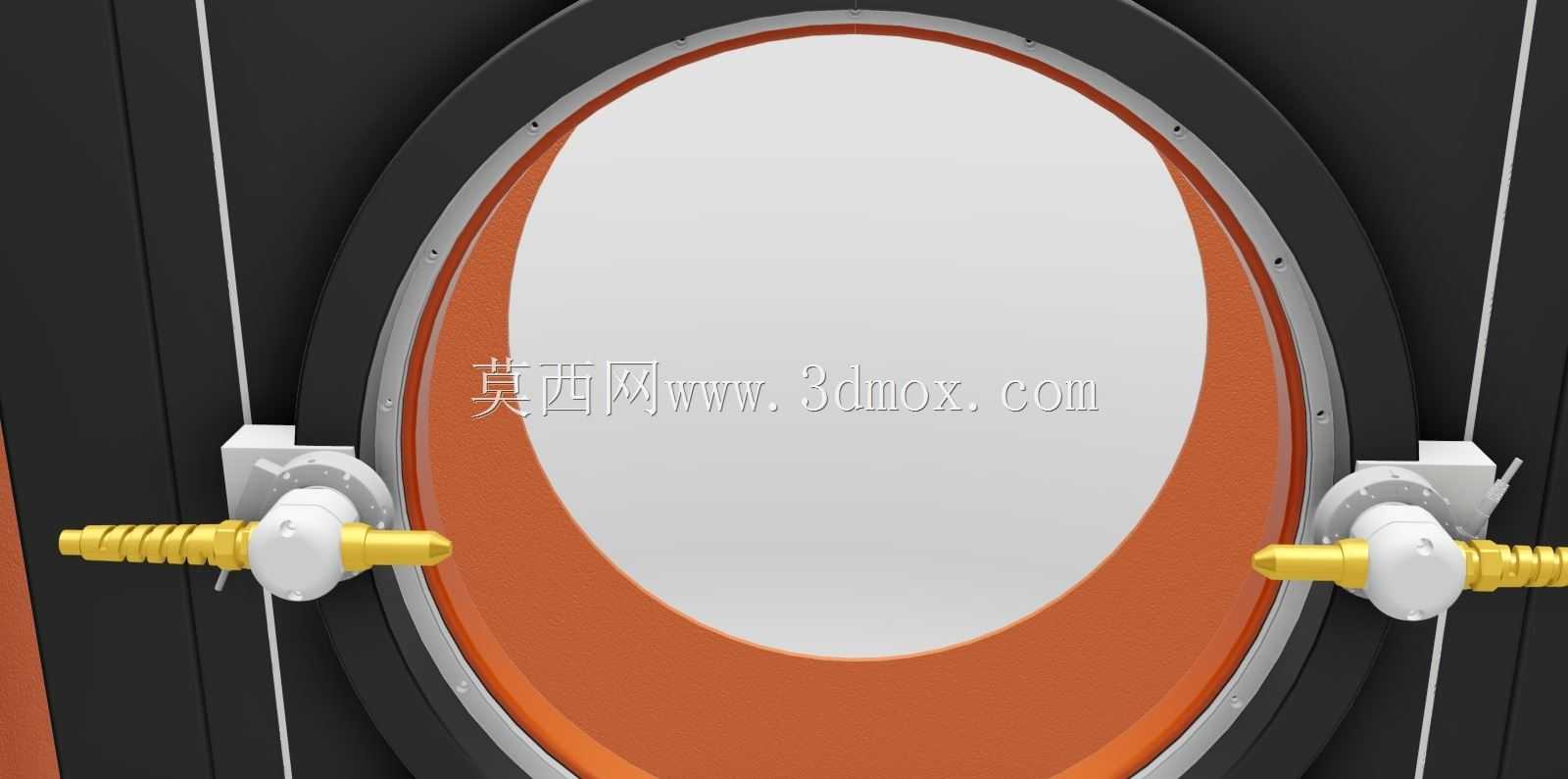

　　从功能实现逻辑来看，这套设备摒弃了传统管道切割设备中割炬沿管道周向做整圆轨迹运动的设计思路，转而采用管道自身做定速旋转、割炬沿管道轴向做进给移动的运动方案：设备箱体正面预留的三个椭圆型操作观察窗，分别对应管道上料位、切割作业位、下料检测位，作业时先通过箱体底部的脚踏式夹紧开关触发，将穿入设备腔体的管道两端用自定心三爪卡盘锁紧，卡盘的旋转驱动采用伺服电机配行星减速机的传动结构，转速可根据管道壁厚、材质在0.5-15r/min区间无级调整，保证不同壁厚的碳钢管、不锈钢管切割时割缝处的线速度始终匹配等离子弧的最佳切割速率，避免出现速度过快导致的割面锯齿、速度过慢导致的切口熔渣过厚问题。割炬组件安装在箱体内部的纵向直线导轨上，导轨采用双列滚珠线轨搭配滚珠丝杠传动，进给定位精度控制在0.1mm以内，除了能沿管道轴向做直线进给完成直口切割，割炬安装座还带0-45度角度可调的摆动机构，能直接加工焊接所需的V型、U型坡口，不需要二次上机加工。

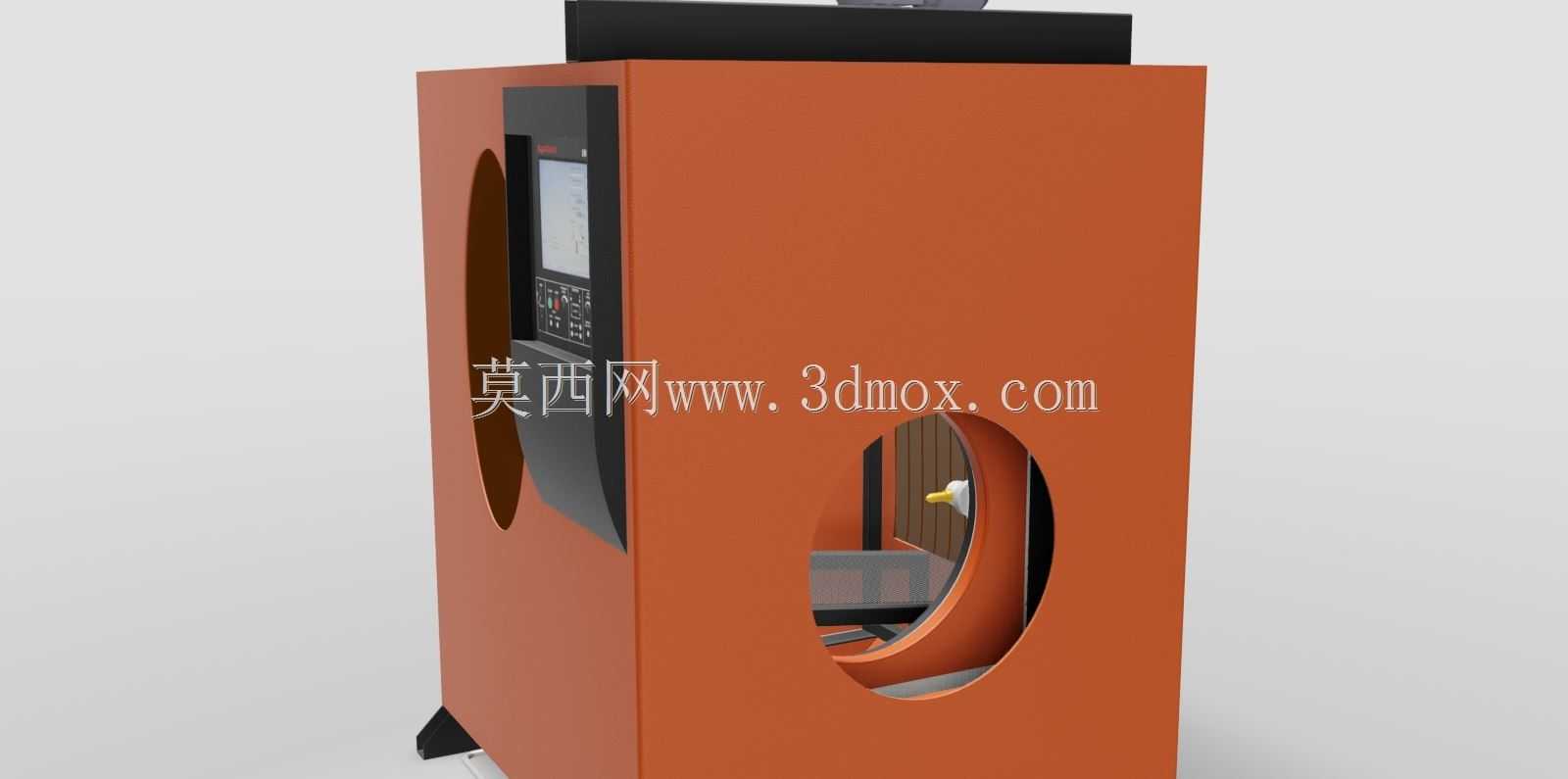

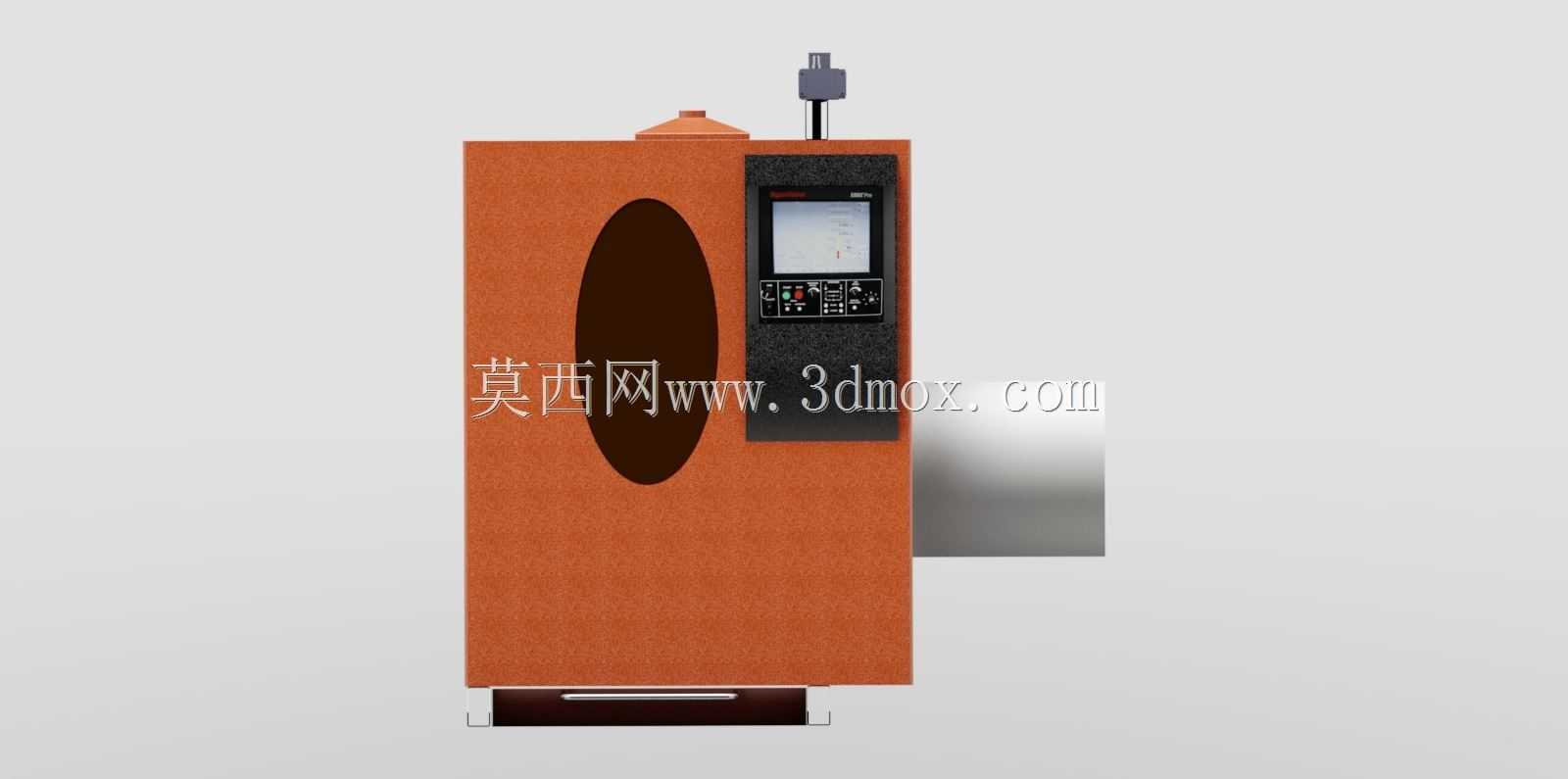

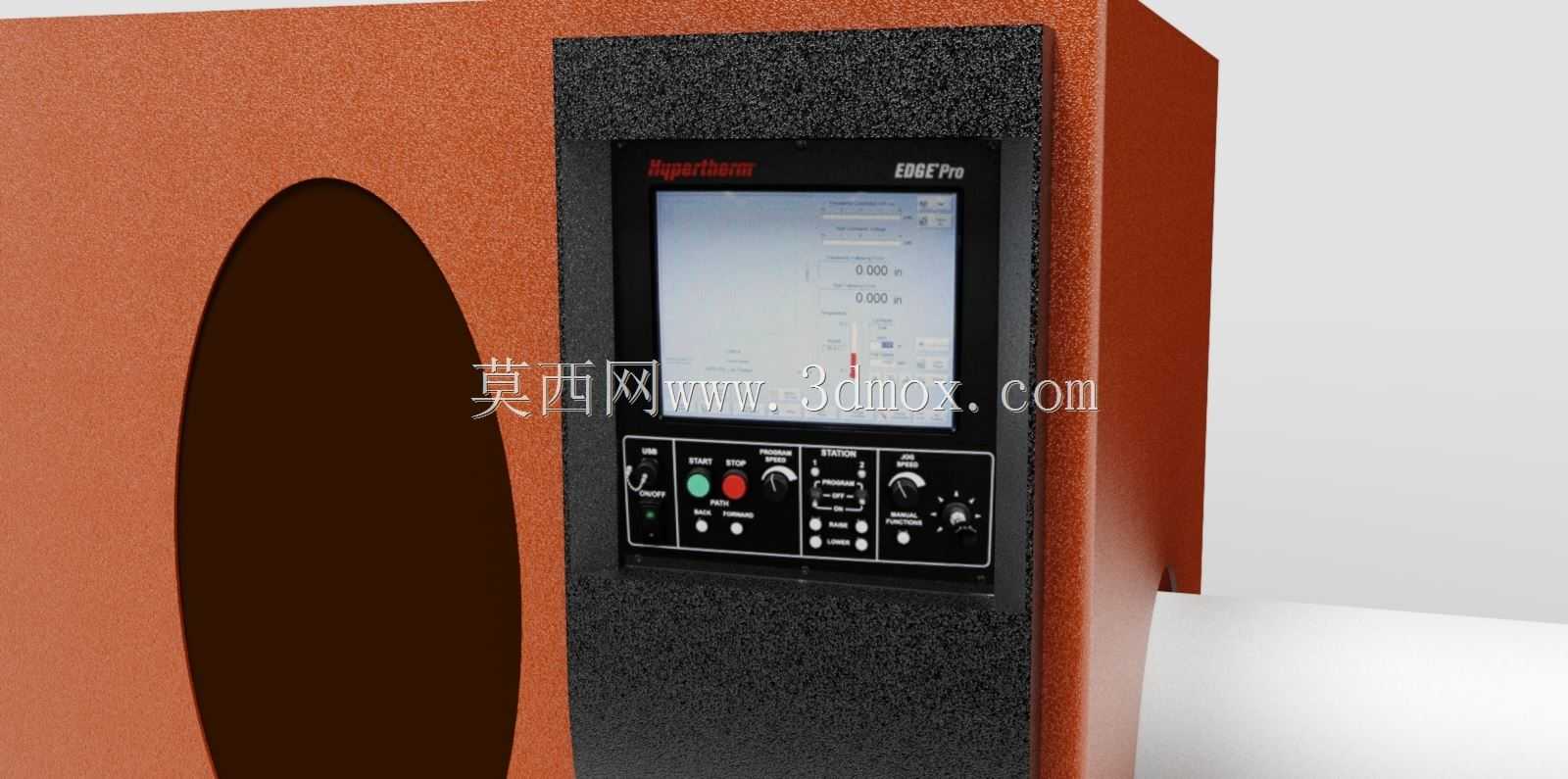

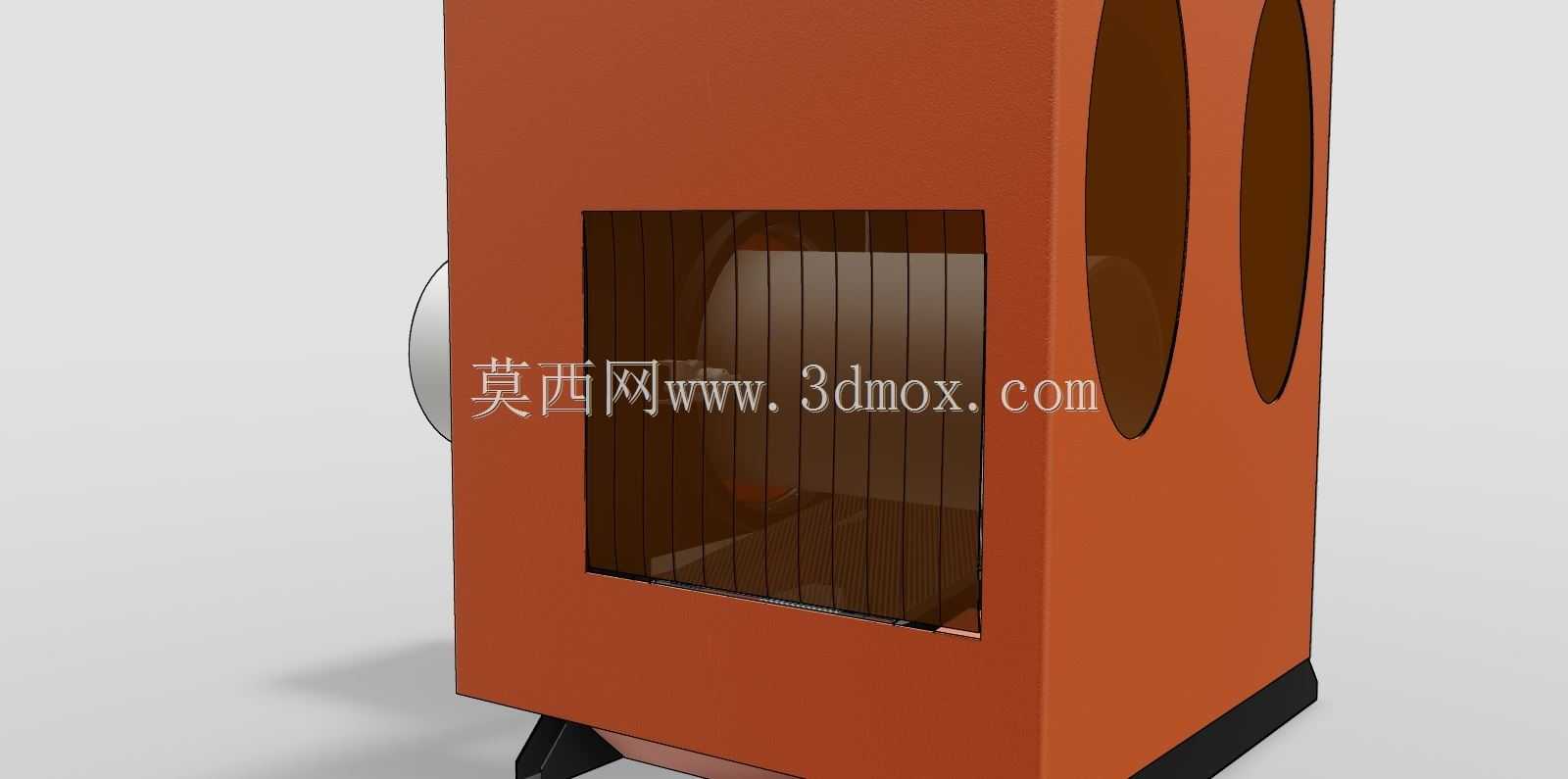

　　设备的外形设计采用规整的立方形盒体结构，整体高度控制在1.8米左右，宽度0.9米，纵深1.2米，箱体外壳采用1.5mm厚冷轧钢板折弯焊接成型，表面做橘纹喷塑处理，既可以阻挡切割过程中产生的弧光、高温熔渣飞溅对外界操作人员造成伤害，也能将等离子电源工作时产生的电磁辐射屏蔽在箱体内部，避免对车间内其他数控设备的信号传输造成干扰。箱体右侧上部嵌入式安装的触控操作屏，集成了参数设置、轨迹编程、故障报警显示功能，操作工只需要输入管道直径、壁厚、坡口角度、切割长度参数，系统就能自动生成切割轨迹，不需要手动编写G代码，降低了一线操作人员的技能门槛。箱体顶部预留的除尘接口，可以直接对接车间中央除尘系统，将切割过程中产生的金属烟尘、等离子弧电离产生的有害烟气直接抽走，改善作业工位的环境条件。

　　在安装边界适配方面，设备的管道进出料口中心高度设置为1.1米，刚好匹配车间内常规的0.9米高度物料输送架，管道上下料不需要额外配置升降辅助机构，单人就能完成长度6米以内、直径范围100-600mm管道的上下料作业。设备底部的电气接线腔、等离子气体进气接口全部集中在箱体后侧下部，外接电源、压缩空气、除尘管路的排布可以沿车间地面线槽走管，不会在作业区域形成明线障碍。考虑到长时间连续切割作业的散热需求，箱体背面设置了带防尘滤网的强制通风散热通道，等离子电源、伺服驱动器等发热元件全部靠近散热通道布置，连续8小时满负荷作业时，箱体内部的温度能控制在45摄氏度以内，避免高温环境下电气元件出现老化加速、参数漂移的问题。

　　实际作业过程中，这套设备的割炬初始定位采用接触式传感定位，每次切割前割炬会自动前移接触管道外壁，检测割嘴与管道表面的实际距离，自动调整割炬高度，补偿管道自身圆度误差、装夹偏心带来的距离偏差，保证整个切割过程中割嘴与工件的距离始终稳定在等离子弧的最佳作用区间，切割出来的管口平面度误差能控制在0.5mm以内，坡口角度误差不超过1度，后续管道对接焊接时不需要额外修磨端口，能大幅缩短管路装配的组对工时。和传统的摇臂式管道切割机相比，这种盒形固定式结构的设备刚性更强，切割过程中不会出现机构晃动导致的割缝偏移问题，加工厚壁管道时的断面粗糙度能达到Ra25以下，满足压力管道焊接的端面质量要求。
