Maxon RE25双出轴无芯直流电机结构

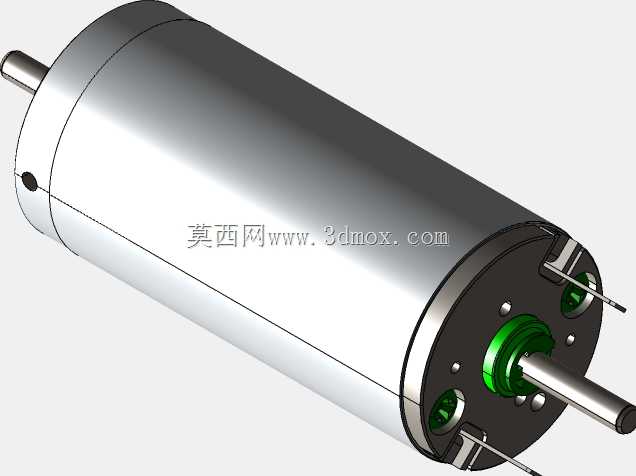

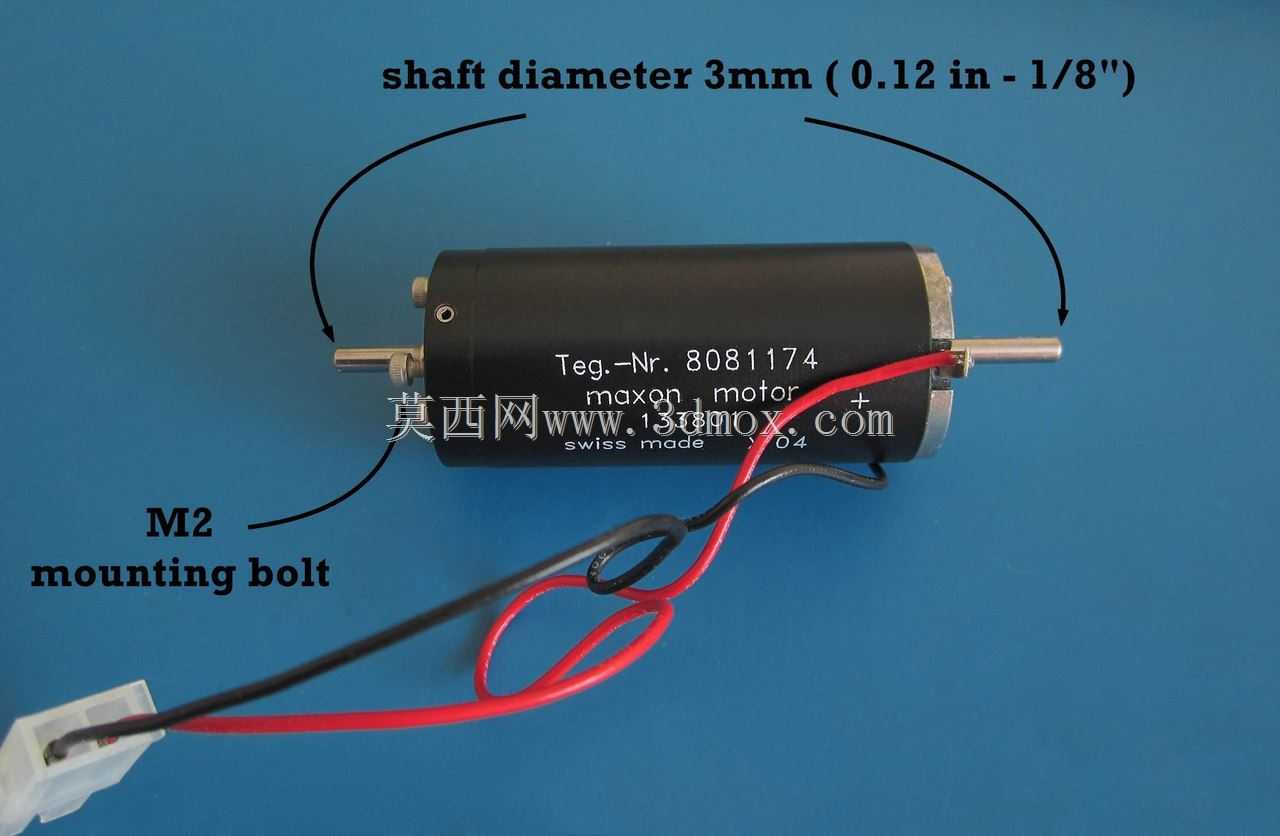

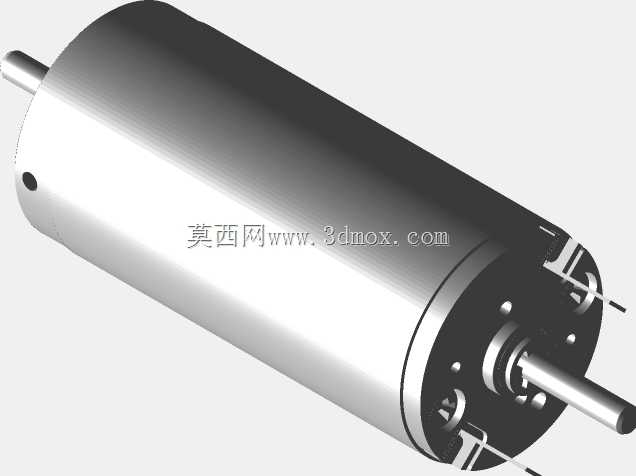

　　这款双出轴无芯直流电机，在小型精密传动场景中适配性极强，常见于医疗设备的微量进给机构、小型伺服执行单元、精密光学设备的调焦模组、桌面级精密检测仪器的动力端，也可作为小型机器人关节的动力源，或是航模舵机、精密阀门驱动的核心动力部件，这类无芯结构电机凭借低惯量特性，在需要快速启停、精准换向的工况下优势明显，相比传统有铁芯直流电机，它的响应速度更快，运转时的转矩波动更小，不会出现铁芯电机常见的齿槽效应，在低速运行时也能保持稳定的输出转矩，不会出现低速爬行的问题。从结构设计来看，这款电机采用对称双出轴布局，两端轴径均为3mm，也就是英制1/8英寸规格，这种双出轴设计给结构集成留出了更多灵活度，一端可以连接负载执行端，另一端可加装编码器、

　　测速码盘或是制动模块，不需要额外设计轴转接结构，能有效缩减整套传动机构的轴向尺寸，适配安装空间局促的精密设备场景。电机本体的安装固定采用M2规格的安装螺栓，安装孔位对称分布在电机端盖位置，设计安装结构时需要注意，M2螺纹的旋合深度不宜超过3mm，避免螺栓顶入电机内部触碰绕组或是换向结构，造成电机运转卡滞或是绕组短路。电机的出线端采用红黑两根动力线，红色对应正极、黑色对应负极，接线端预留了标准接插件，在结构布线时可以直接对插，也可以根据设备内部走线需求剪短后重新焊接，需要注意焊接时的温度不能过高，焊接时间控制在3秒以内，避免高温顺着导线传导到电机内部，烫坏换向器上的电刷结构或是绕组的绝缘层。无芯电机的绕组采用杯型结构，

　　没有传统铁芯的硅钢片叠压结构，整体转子重量更轻，转动惯量仅为同功率有铁芯电机的十分之一左右，在做位置控制时，整定时间更短，跟随误差更小，搭配伺服驱动器使用时，可以实现更高的位置环增益，不会因为转子惯量过大出现超调振荡的问题。在做整机结构设计时，需要预留电机的安装边界，电机本体为圆柱形结构，径向安装空间需要留出足够的散热间隙，虽然这类小功率电机的发热量不大，但在密闭安装空间内长时间连续运行时，还是需要预留1mm以上的空气间隙，避免热量堆积加速绕组绝缘老化。双出轴的轴伸长度需要匹配负载端的连接结构，轴与负载的连接推荐采用抱紧式联轴器或是弹性联轴器，不要采用顶丝直接硬顶轴面的固定方式，因为3mm直径的轴硬度不高，顶丝长期挤压会在轴面留下压痕，后续拆卸维护时容易出现轴面磨损，甚至导致联轴器与轴抱死无法拆卸。电机的两端轴承采用微型滚珠轴承，径向跳动量控制在0.01mm以内，在设计负载连接结构时，要避免给轴端施加过大的径向载荷，比如不要直接在轴上安装齿轮、带轮做悬臂传动，如果必须做悬臂传动，需要额外增加支撑轴承座，分担轴端的径向受力，避免轴承过早磨损，缩短电机使用寿命。这款电机的换向结构采用贵金属电刷，接触电阻小，运转时的电磁干扰更低，适合对电磁兼容性要求高的医疗设备、检测仪器场景，不会因为电机运转的电磁干扰影响设备内传感器的检测精度。在做三维建模装配时，需要准确还原电机的外径、总长度、轴伸长度、安装孔位的中心距参数，

　　双出轴的同轴度公差需要控制在0.02mm以内，模拟装配时要检查两端轴连接的部件是否存在干涉，尤其是加装编码器的一端，要预留出编码器的安装空间，同时保证编码器码盘与轴的同轴度，避免码盘偏磨导致检测信号丢失。布线结构设计时，要给红黑动力线留出足够的弯曲半径，不要让导线在电机出线端处出现直角弯折，避免导线内部铜丝断裂，导致电机接触不良。这类无芯直流电机在选型时，通常需要匹配额定电压、额定转速、堵转转矩参数，结构设计时除了安装尺寸匹配，还要考虑电机的散热条件、负载的转动惯量匹配，一般负载惯量不要超过电机转子惯量的5倍，否则会导致电机启停时电流过大，驱动器触发过流保护，长期运行还会导致电机过热退磁，降低输出转矩。在精密进给场景使用时，通常会在电机后端加装增量式编码器，实现闭环位置控制，这时候电机的后出轴就可以直接连接编码器的轴套，不需要额外做轴转接，能有效减少传动间隙，提升位置控制精度，这也是双出轴结构在这类场景下的核心优势，相比单出轴电机，它不需要在负载端额外加装检测元件，不会占用负载端的安装空间，整套动力单元的结构更加紧凑。
