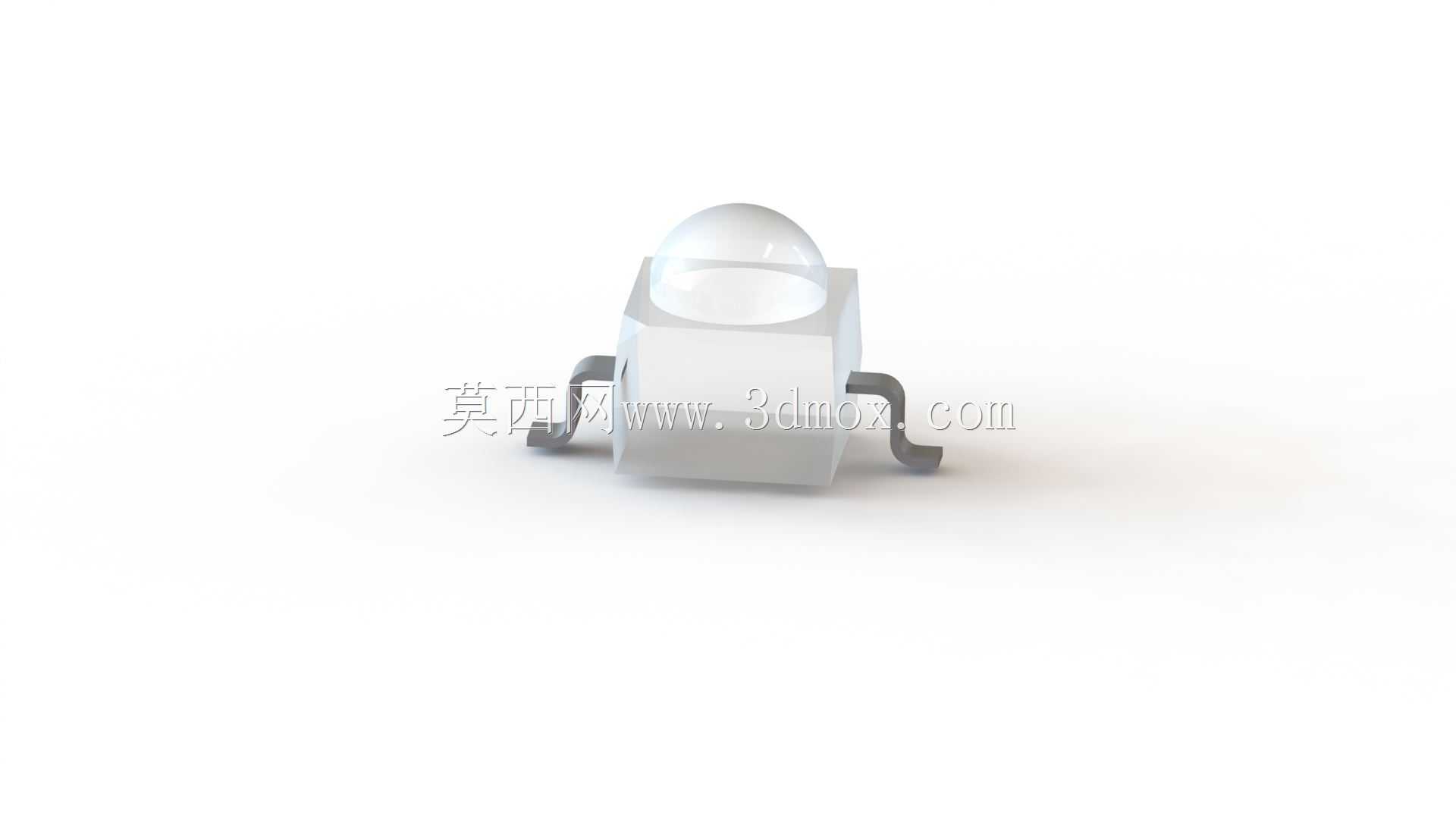

做消费类电子、工控板卡的结构设计时,板载指示光源的选型和建模往往是容易被忽略的细节,很多新手工程师直接调用通用LED模型,忽略了不同封装的安装边界、引脚成型角度和出光方向,等到打样回流焊后才发现器件顶到外壳、出光被结构件遮挡,或是引脚共面度不达标导致虚焊。这款贴片鸥翼式LED的三维结构,完全按照实际量产器件的尺寸还原,能直接嵌入PCB布局的装配校验环节,避免后期改板的麻烦。
从实际应用场景来看,这类小尺寸贴片LED覆盖的领域极广,手持便携设备的电源状态指示、工控模块的运行信号反馈、车载内饰的按键背光、智能家居面板的功能提示,都会用到该封装的器件。不同于直插式LED需要在PCB上钻孔过波峰焊,鸥翼引脚的表面贴装设计完全适配SMT回流焊工艺,能和电阻、电容等其他表贴元件同步完成贴装,不需要额外的工序插装,能大幅提升PCBA的生产效率,也避免了直插元件引脚剪脚带来的碎屑残留风险。
在功能特性层面,该系列器件包含红、琥珀、黄、超红等不同发光波段的型号,22度的出光视角属于窄角聚光类型,在50mA驱动电流下能达到5000mcd的发光强度,不需要额外加导光结构就能在强光环境下清晰识别发光状态,适合户外设备、工业控制柜这类环境光照度高的场景。顶部出光的结构设计,让光线垂直于PCB板面射出,对应外壳上的指示灯开孔不需要做斜向导光槽,直接在正对器件的位置开透光孔即可,能简化外壳的结构设计难度,也减少了导光件带来的额外成本。

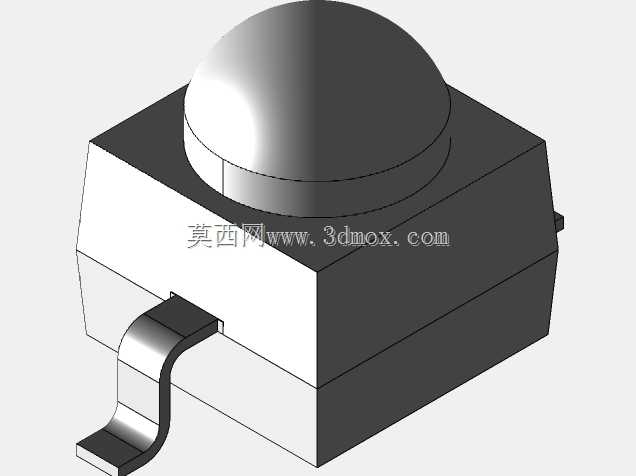

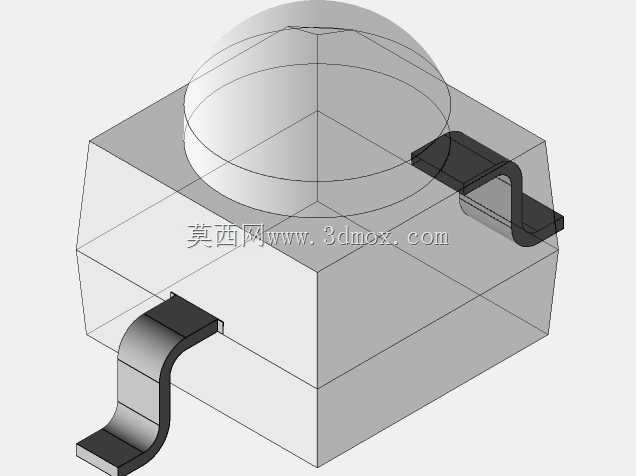

建模过程中需要重点关注几个核心的设计细节,首先是鸥翼引脚的成型角度,引脚从封装本体引出后先水平延伸一段距离,再向下弯折形成贴装焊盘,弯折处的圆弧半径完全按照实际器件的冲压成型工艺还原,既保证了引脚的机械强度,避免贴装时受力断裂,也能让焊锡在回流过程中顺着引脚弧度形成良好的浸润角,减少虚焊、立碑等焊接缺陷。其次是封装本体的尺寸边界,包括顶部球形透镜的突出高度、本体的长宽尺寸,都严格按照器件手册的最大公差建模,在做结构干涉校验时,能准确判断外壳和器件之间的安全间隙,避免组装时外壳压坏透镜或是顶到封装本体导致器件脱落。
安装边界的校验是这类表贴器件建模的核心价值,除了器件本身的占用空间,还要考虑焊盘的设计尺寸、钢网开口对应的焊锡厚度,以及器件周围的禁布区要求。模型中还原的引脚焊盘宽度和间距,能直接对接PCB封装库的设计,不需要工程师再手动核对尺寸匹配度;透镜部分的弧形曲面做了精准还原,在做导光距离、出光范围模拟时,能更准确地计算光线的覆盖角度,避免出现指示灯亮斑偏移、亮度不均的问题。另外,鸥翼引脚的向外延伸设计,让器件在受到温度冲击时,引脚能通过微小的形变吸收PCB和封装本体之间的热胀冷缩应力,减少焊点开裂的风险,这也是该封装相比无引脚表贴封装可靠性更高的原因,建模时保留了引脚的形变余量空间,能帮助工程师在做热可靠性仿真时更贴近实际工况。
很多工程师在做板级建模时,往往只关注主芯片、连接器这类大尺寸器件,忽略了LED这类小型元件的结构细节,实际上消费类产品的指示灯位置、出光效果是用户体验的重要组成部分,工业设备的信号指示更是关系到操作人员对设备状态的判断,一旦出现结构干涉导致指示灯不亮、亮度不足,后期改模改板的成本远高于前期精准建模的投入。这款模型的结构细节完全贴合量产器件的实际状态,不管是用于PCB装配的干涉检查、外壳导光结构的设计验证,还是生产工艺的焊盘仿真,都能提供准确的参考依据,减少设计阶段的误差。
