啄木鸟测量尺配套限位钩挡结构件

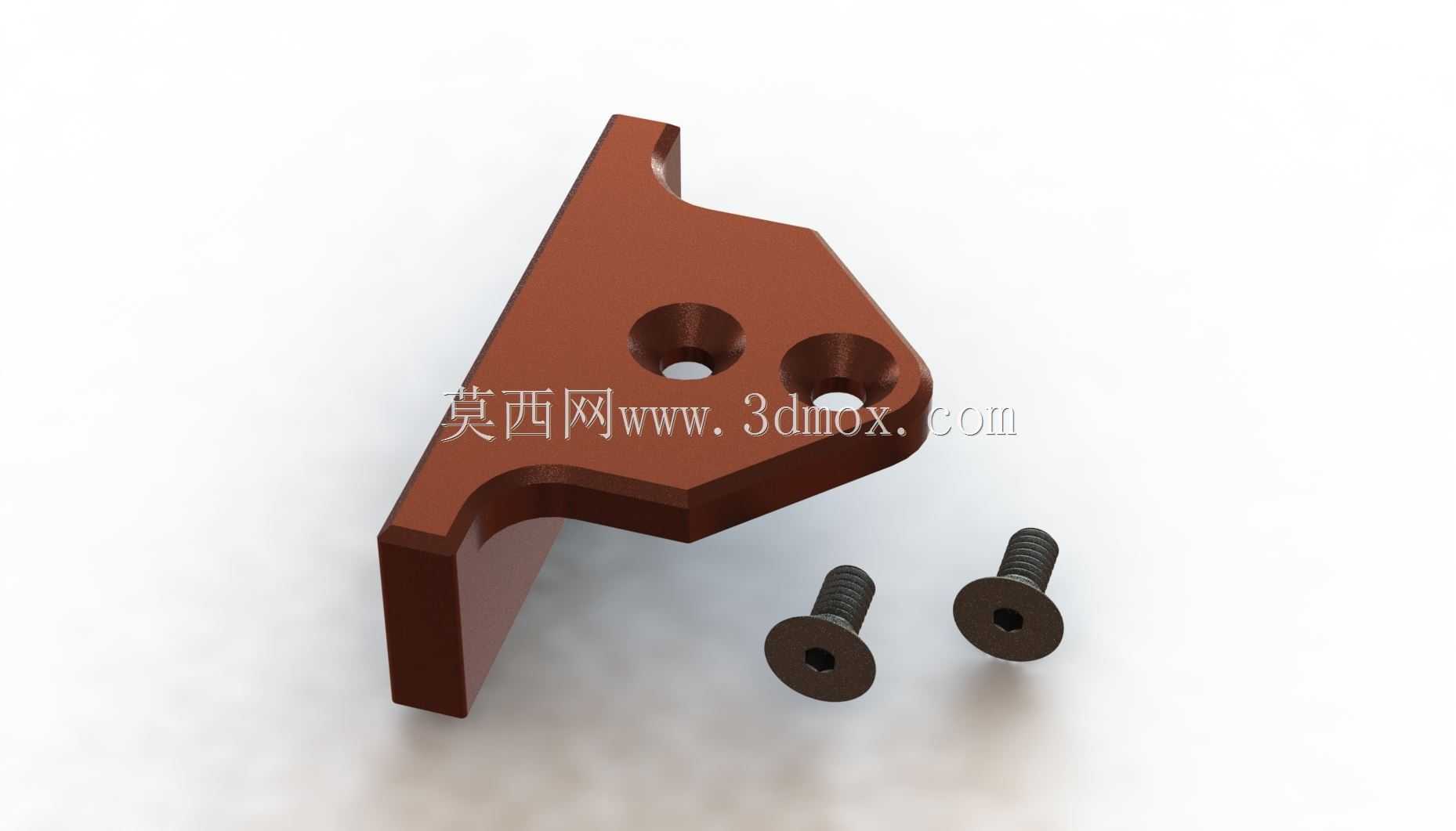

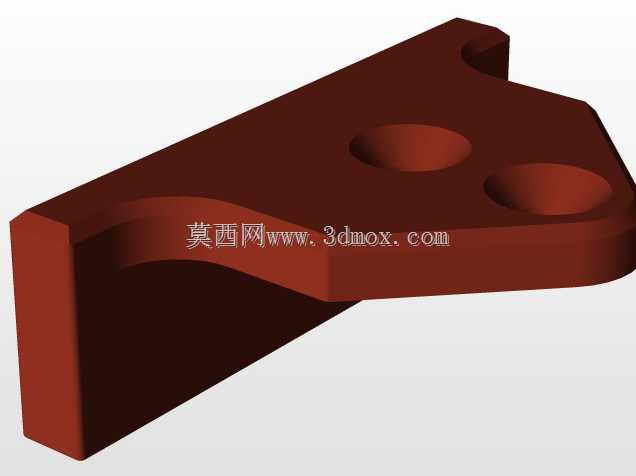

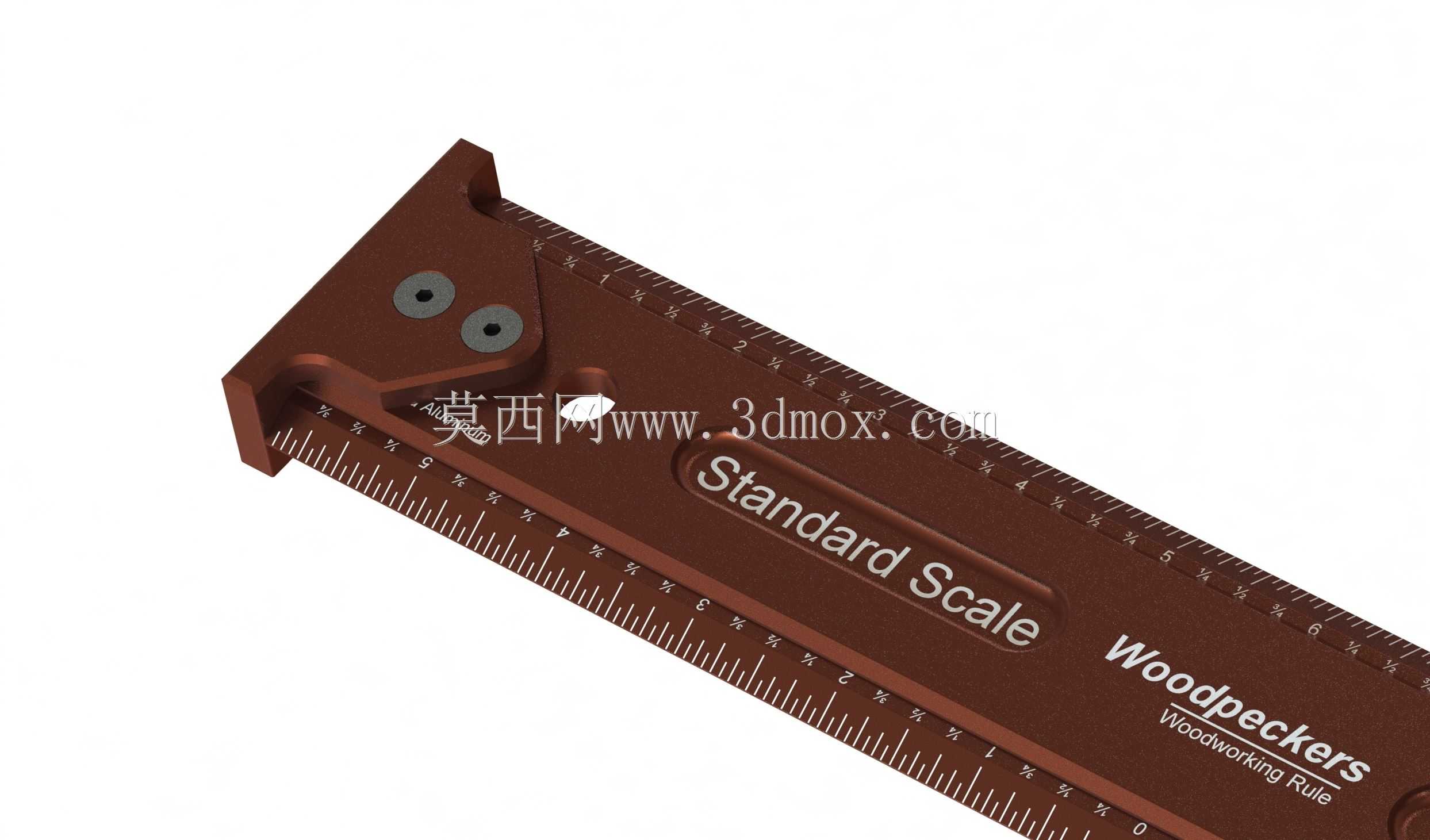

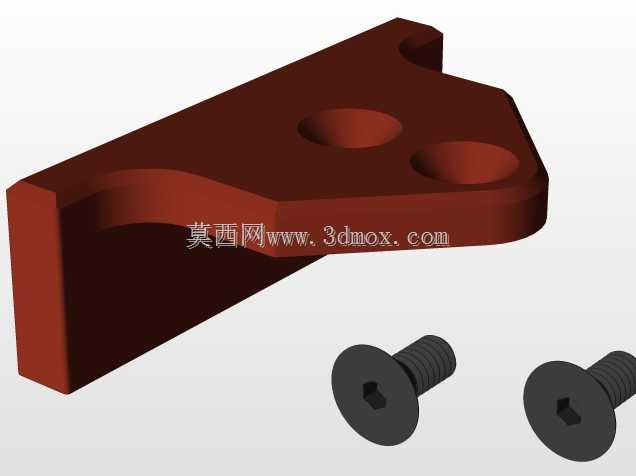

　　日常设备维保、现场工件测量作业中，这类配套于测量尺的钩挡结构件，是保障测量操作稳定性、定位精度的小型关键配件，常应用在便携测量工具的末端定位场景，适配手持类测量尺的快速卡位需求，解决测量过程中尺体滑脱、定位基准偏移的常见问题。从结构设计逻辑来看，该钩挡采用L型弯折的主体构型，竖直段承担抵靠卡位的功能，水平段则负责与尺身的贴合固定，两个沉头安装孔的孔位布局经过匹配校验，可适配对应规格内六角沉头螺钉的安装需求，沉孔深度经过测算，安装后螺钉头部完全没入零件平面，不会突出表面刮蹭被测工件表面，也不会在尺身收纳时形成凸起卡滞。零件的边角处做了圆弧过渡处理，既避免了锐边在操作过程中划伤操作人员手部，也能在卡位接触被测工件边缘时，

　　减少尖锐边角对工件表面的压痕损伤，尤其适配漆面工件、软质金属工件的测量场景。水平安装面的平面度公差控制在合理区间，与尺身安装面贴合时不会出现翘曲间隙，保障安装后整体结构的刚性，避免测量过程中钩挡出现晃动偏移。竖直卡位面与水平安装面的垂直度经过结构校核，抵靠工件边缘时可形成稳定的直角定位基准，让尺身与被测尺寸方向保持平行，减少测量角度偏差带来的读数误差。安装边界方面，该零件整体轮廓紧凑，安装后不会过多超出尺身的原有外轮廓，不会影响测量尺在狭窄空间内的探入测量操作，适配沟槽、台阶面等受限空间的尺寸测量场景。从实际使用场景出发，这类钩挡在现场设备检修的尺寸复核、工件加工后的尺寸抽检、工装夹具的安装定位测量等场景中都能发挥作用，

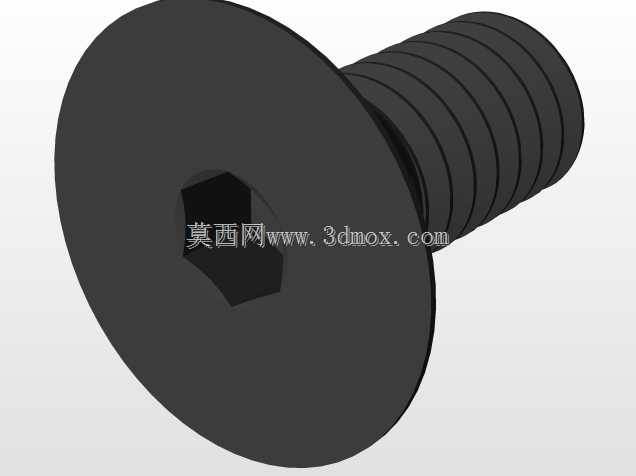

　　相比无钩挡的平尺测量，带该类钩挡的测量尺可单人完成端部抵靠的测量操作，无需额外人员辅助扶住尺端定位，大幅提升单人作业的测量效率。零件的构型设计充分考虑了手持操作的人机需求，外露边缘无尖锐棱角，持握调整时手感顺滑，安装螺钉采用标准内六角沉头螺钉，属于通用紧固件范畴，现场维护更换时无需特殊定制配件，常规工具即可完成拆装操作。结构上没有复杂的异形曲面，加工工艺性良好，采用常规铣削加工即可完成成型，后续表面处理可根据使用场景选择氧化、喷塑等方式，提升零件的耐磨性能与防锈能力，适配车间多油污、多粉尘的作业环境。在建模过程中，安装孔的位置度、两个工作面的形位公差都做了对应约束，可直接导出工程图用于加工生产，也可用于测量工具配件的装配仿真，验证与尺身的配合间隙，避免安装时出现干涉问题。
