德林梯形丝杠直线滑台传动组件

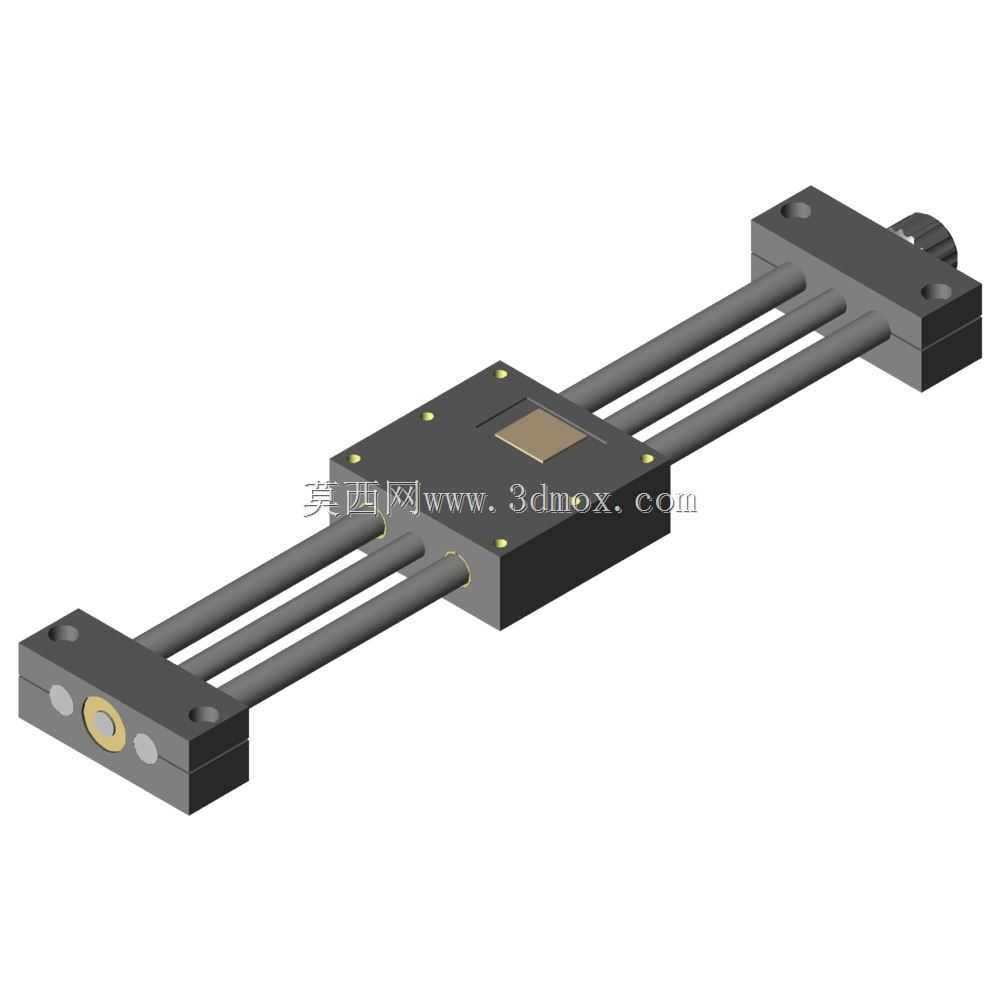

　　这类梯形丝杠驱动的直线滑台组件，在轻载直线进给场景里的适配性极强，日常做小型自动化设备改型、非标工装搭建的时候，经常会用到这类结构，不像重载滚珠丝杠模组对安装精度、预紧调整有极高要求，梯形丝杠自带的自锁特性，在垂直安装、断电需要保持位置的工位上，能省掉额外的制动结构，简化整体设计链路。从结构组成来看，两端的支撑座承担丝杠的径向与轴向载荷，三根平行光杆作为滑动导向载体，配合中间的滑动螺母座实现直线往复运动，滑块上预留的安装孔位可以直接搭载执行末端，比如小型吸盘、点胶头、检测探头这类负载，行程范围内的运动平稳性足够应对低速进给的工况。设计这类结构的时候，首先要确认安装边界，两端支撑座的安装孔位间距直接决定有效行程，

　　选型时不能只看标称行程，要留出螺母座的极限位置余量，避免超程碰撞；导向光杆的同轴度、与丝杠的平行度是装配时的核心管控点，一旦平行度超差，滑动过程中会出现卡滞、磨损加剧的问题，长期运行还会导致丝杠磨损不均，传动精度快速衰减。梯形丝杠的牙型本身是梯形截面，传动过程中接触面积大，承载能力比同规格的普通螺纹传动更强，虽然传动效率不如滚珠丝杠，但在低速、轻载、不需要频繁高速往复的场景下，性价比优势非常明显，比如小型物料分拣的横向推料工位、实验设备的样品进给工位、小型包装设备的送料定位工位，都能看到这类结构的应用。滑块部分的设计兼顾了安装便利性，顶面的平整安装面可以根据需求加装不同的工装附件，侧面的锁紧结构可以在调试阶段临时固定滑块位置，

　　方便设备初始位置校准；两端支撑座内部集成了丝杠的支撑轴承，不需要额外设计轴承安装位，直接通过螺栓固定在设备安装基板上就能完成主体装配，能大幅缩短非标设计的出图和加工周期。实际应用中还要考虑使用环境的影响，因为梯形丝杠和光杆都是外露式结构，在多粉尘、多切削液的工位使用时，需要额外加装防尘罩，避免杂质进入滑动副和螺纹副造成磨粒磨损，日常维护只需要定期在丝杠和光杆表面涂抹润滑脂，就能保证长期运行的顺畅性，维护成本远低于精密滚珠丝杠模组。从安装尺寸来看，这类滑台的整体宽度、高度都做了紧凑化设计，在设备内部安装空间受限的场景下，不需要预留太大的装配空间，支撑座的安装孔采用通孔设计，可以从正面直接锁付螺栓，

　　装配和后期拆卸维护都不需要拆解周边其他部件，对于需要频繁调整工位的实验类设备、小批量定制的非标设备来说，这种模块化的传动组件能大幅降低设计和装配的工作量。不同于定制化的线性导轨模组，这类标准化的梯形丝杠滑台，在设计阶段就已经把丝杠的导程、支撑座的承载能力、导向杆的挠度变形都做了匹配校核，设计人员选型时只需要确认所需行程、负载重量、运行速度三个核心参数，就能直接选用，不需要再单独计算丝杠的压杆稳定性、导向杆的变形量，能减少大量的校核计算工作，也降低了设计出错的概率。在垂直安装的场景下，梯形丝杠的自锁特性可以避免断电后滑块因为负载自重下滑，不需要额外加装抱闸机构或者阻尼器，在小型升降工位、物料抬升工位使用时，安全性更有保障，也能进一步压缩设备的整体成本。滑动螺母座的材质通常采用耐磨铜合金或者工程塑料，和钢制丝杠配合时摩擦系数低，磨损后也可以单独更换螺母，不需要更换整个丝杠组件，后期维护的配件成本很低，适合长期运行的通用类自动化设备使用。
