低剖面DryLin N直线导向导轨结构

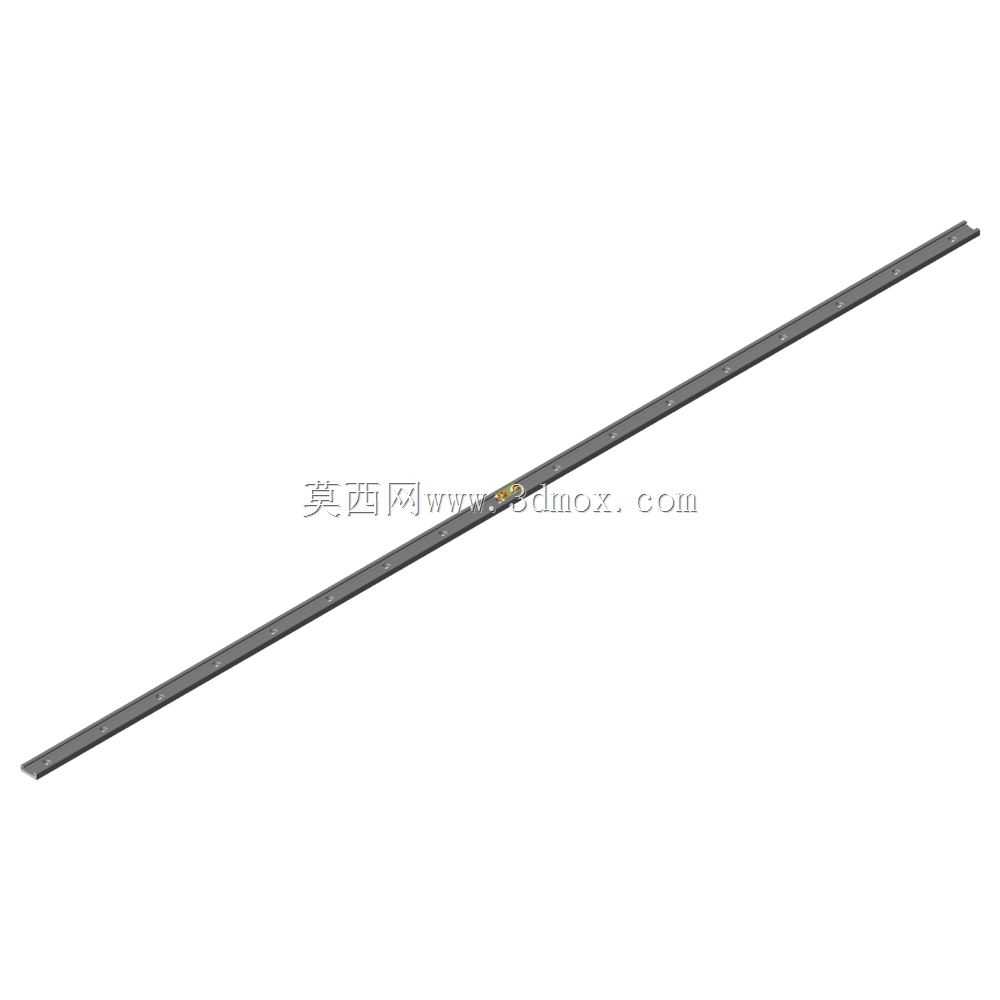

　　在紧凑型自动化设备、桌面级精密工装、狭小空间内的直线运动机构设计中，导向组件的剖面高度往往是限制整机布局的核心因素，常规直线导轨的安装高度动辄二十毫米以上，在需要压缩设备整体厚度的场景里很难适配，DryLin N低剖面导向系统正是针对这类空间受限的直线传动需求开发的结构件。这类导向结构的核心设计思路是在保证导向精度与负载能力的前提下，尽可能压缩自身的垂直安装尺寸，本次涉及的17mm剖面规格，安装完成后整体突出安装基面的高度极低，能够让配套的滑台、执行机构尽可能贴近安装基面，大幅降低运动部件的重心，减少高速往复运动时的倾覆力矩，提升小空间内运动机构的运行稳定性。从实际应用场景来看，

　　这类低剖面导向结构广泛用在3C电子检测设备的料盘移送机构、小型医疗检测仪器的样本架滑动工位、桌面型点胶机的短行程直线轴、包装设备的标签供料导向段，甚至是家具行业的小型抽拉式隐藏机构中，这些场景的共同特点是安装空间的垂直方向余量极小，同时需要导向件具备免维护、低噪音、运行顺滑的特性，不需要像滚珠导轨那样做定期的润滑维护，也不会因为滚珠滚动产生高频的运行噪音。从功能特性上看，这类导向系统采用滑动摩擦的传动形式，配合耐磨的工程塑料滑动接触面，运行过程中没有金属件的直接硬接触，抗粉尘、抗碎屑的能力远优于同规格的滚珠直线导轨，在有少量加工碎屑、浮尘的生产工位上使用时，不需要额外加装复杂的防尘密封结构，就能长期保持稳定的运行状态，

　　不会出现滚珠卡滞、导轨滚道磨损过快的问题。设计这类导向结构的三维模型时，首先要明确安装边界的约束条件：导轨本体的安装孔位采用等间距排布，安装时可以根据实际需要的行程长度截取对应段数，不需要定制特殊长度的胚料，安装基面只需要加工出对应位置的螺纹孔，将导轨通过沉头螺钉锁紧即可，不需要额外做销钉定位就能满足常规场景的导向精度要求；导轨的截面采用对称式设计，滑动接触面做了微小的倒角处理，既可以在装配滑座时起到导向导入的作用，也能去除加工锐边避免安装过程中划伤操作人员。从安装尺寸的细节来看，17mm剖面规格的导轨宽度与自身高度的比例经过优化，在垂直方向承受下压负载时，导轨本体的抗弯截面模量足够支撑常规小型执行机构的重量，

　　不会因为负载作用出现明显的下挠变形；导轨两侧的导向面平行度公差控制在合理范围内，滑座在整个行程范围内移动时，阻尼感保持均匀，不会出现局部卡滞、松紧不一的问题。在做整机结构选型时，需要注意这类低剖面导向系统的侧向负载能力要弱于同负载等级的高剖面导轨，设计时要尽量让负载的作用线落在导轨的中心对称面上，避免长期承受过大的偏载导致滑动面出现不均匀磨损，缩短导向结构的使用寿命；如果需要更长的行程，可以通过多段导轨拼接的方式实现，拼接时只需要保证对接处的端面齐平、导向面共面，滑座就能顺畅通过拼接位置，不会出现卡顿的问题。另外这类导向结构的滑动接触面本身具备自润滑特性，在常规的室温工作环境下，不需要额外添加润滑脂就能长期运行，不会像金属滑动导轨那样出现锈蚀、咬合的问题，在有一定湿度的工作环境中也能保持稳定的性能。建模过程中需要重点还原导轨的安装孔位尺寸、截面轮廓细节、导向面的形位公差特征，确保导出的模型可以直接用于整机的装配干涉检查、安装孔位的联动设计，不需要设计人员再二次核对基础尺寸参数，能够直接缩短紧凑型直线运动机构的开发周期，减少选型阶段的尺寸核对工作量。
