装配线用Z型倾斜卸料输送设备结构

　　这款Z型倾斜输送结构主要面向装配生产线的跨工位物料转运场景，常见于电子组装、轻工产品包装、小型零部件加工的产线布局中，用来解决不同高度工位之间的物料连续传递需求，替代传统的人工周转或多段平接输送的冗余布局。从实际产线适配角度看，这类Z型结构不需要额外搭建过渡转接平台，能直接衔接高低差在0.6米到1.2米区间的上下工位，进料端可对接低位的物料分拣台、加工设备出料口，出料端可直接对接高位的装配工作台、包装机进料口或者周转箱暂存位，减少物料在转接过程中的卡顿、掉落风险。

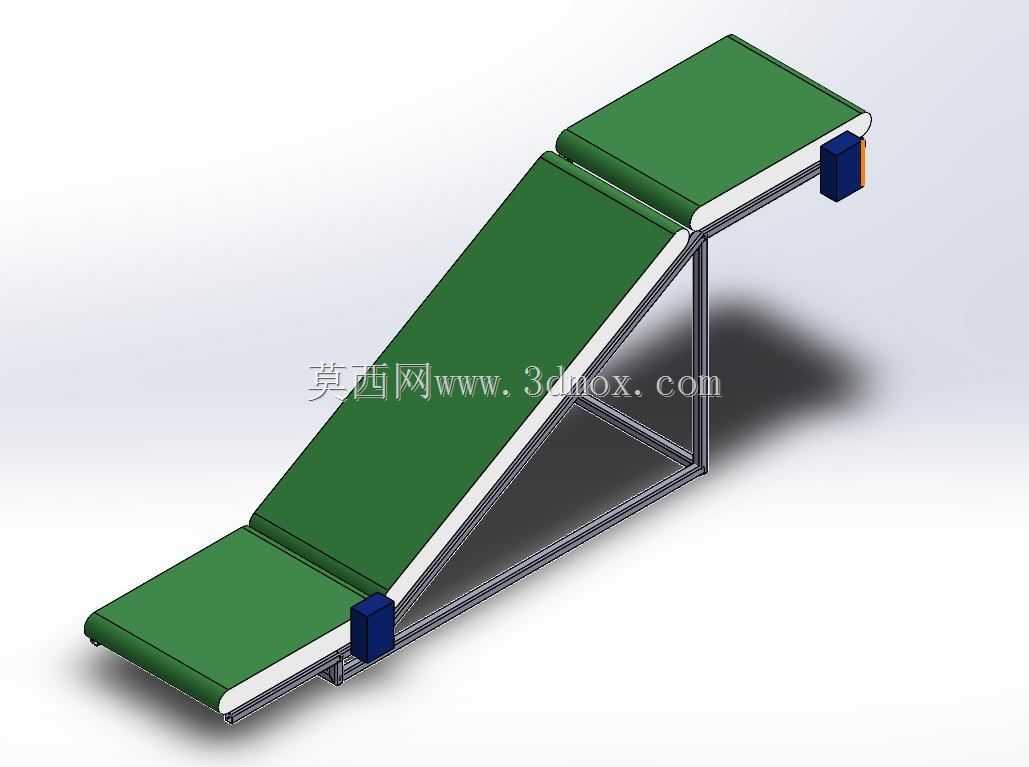

　　结构设计上，整体采用三段式皮带承载布局，下段水平进料段长度可根据现场进料工位的操作空间调整，倾斜段的倾角控制在30度以内，避免普通平皮带在输送散件或带包装工件时出现下滑，上段水平出料段做了圆弧过渡衔接，不会在折角位置出现物料卡滞。机架采用标准矩形钢管焊接成型，支腿底部预留了地脚调节螺栓安装位，安装时可根据现场地面平整度调整整体水平度，不需要额外做预埋基础，适合现有产线的升级改造场景。两端的驱动与改向滚筒采用腰鼓型加工面，能自动纠正皮带运行过程中的跑偏问题，不需要频繁调整张紧机构，两侧的皮带挡边高出皮带承载面20毫米，可防止尺寸较小的工件从侧边滑落。

　　驱动单元布置在倾斜段下端的侧方位置，采用低速减速电机直连驱动滚筒的布局，减少链传动带来的维护点，电机安装座预留了长条形调节孔，可通过调整电机位置实现皮带张紧度的调节，日常维护时不需要拆解机架主体结构。皮带表面采用哑光绿色PVC材质，摩擦系数适中，既可以保证输送过程中工件不打滑，也不会因为粘度过高导致出料时工件粘连在皮带上，针对有防静电需求的电子装配场景，也可直接替换为防静电皮带材质，机架上预留的皮带压条安装位不需要额外打孔即可完成适配。

　　安装边界方面，设备整体宽度控制在0.5米到0.8米区间，可根据输送物料的最大尺寸选择对应宽度规格，水平方向的总长度可根据现场高低差和工位间距做模块化拼接，倾斜段的两侧机架预留了传感器安装孔位，可直接加装光电传感器实现物料到位检测、缺料停机的自动化控制，不需要后期在机架上焊接支架。两端的卸料与接料位置都做了无锐角处理，避免操作人员上下料时被剐蹭，机架整体做了喷塑防锈处理，适合车间内的常规生产环境，不需要额外做防腐处理即可长期使用。

　　从实际使用的工况适配来看，这款结构可输送单重5公斤以内的盒装、袋装或规整小型工件，输送速度可通过更换不同减速比的电机或者加装变频调速模块调整，适配不同节拍的产线需求，相比多段水平输送机加高支架的布局，Z型结构的整体占地面积更小，折角位置的过渡皮带采用整体热压成型，没有拼接缝隙，不会在缝隙处卡入细小的零件碎屑，日常清理只需要擦拭皮带表面即可，维护成本更低。在产线布局时，设备的侧边预留了电控走线槽的安装位置，传感器、电机的线缆可全部收纳在走线槽内，避免线缆外露被工件剐蹭，整体布线更规整，符合车间安全生产的布局要求。
