汽车产线用RS80链条装载输送轨道设备

　　这套轨道输送设备的核心应用场景，是汽车零部件制造环节的工序衔接工位，具体承担将装配完成的制动器工件，从前端装配工位稳定送入垂直烘箱输送腔室的转运任务，解决跨高度、跨工位的工件自动流转需求，适配汽车零部件行业连续化生产的节拍要求，避免人工转运带来的工件磕碰、节拍不稳定、烘箱入口对位偏差等实际生产问题。设备采用RS80标准链条搭配滚子结构作为核心输送承载部件，选型阶段充分考虑了制动器工件的单重、输送过程中的动载荷、烘箱入口处的定位精度要求，RS80链条的额定载荷、节距精度完全匹配该工位的输送负载与运行速度需求，滚子结构可有效降低链条运行过程中的摩擦阻力，减少驱动端的动力损耗，同时避免输送过程中工件底部出现刮擦损伤。从整体结构布局来看，

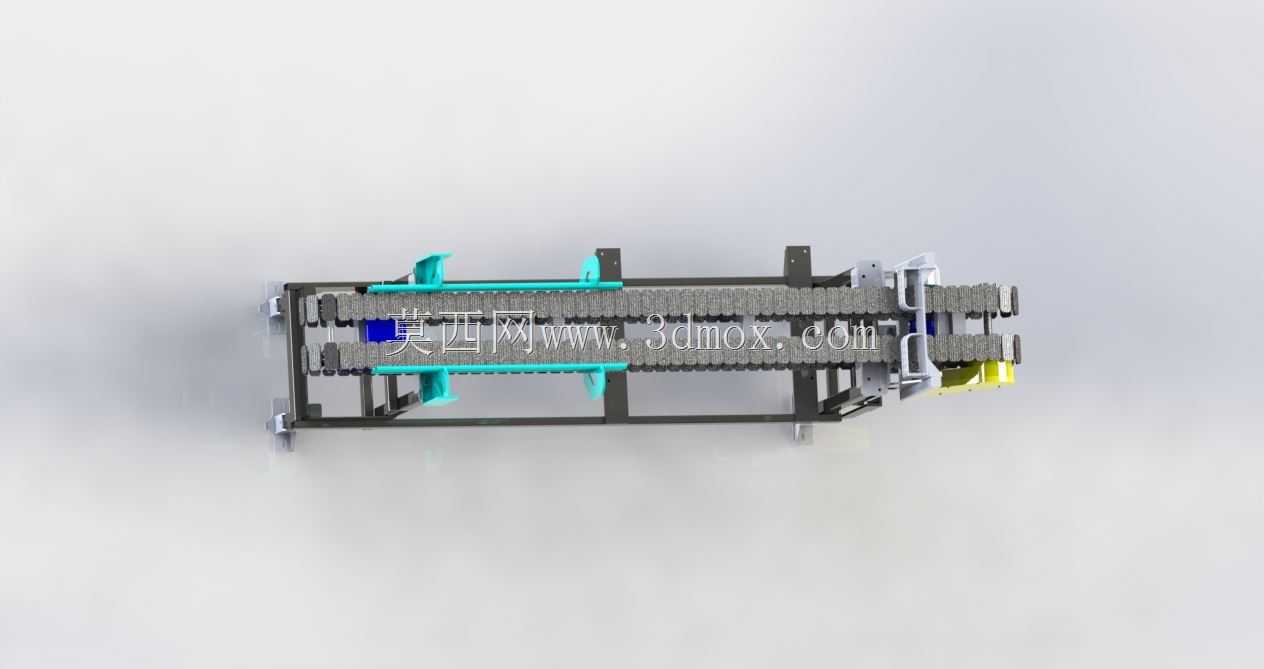

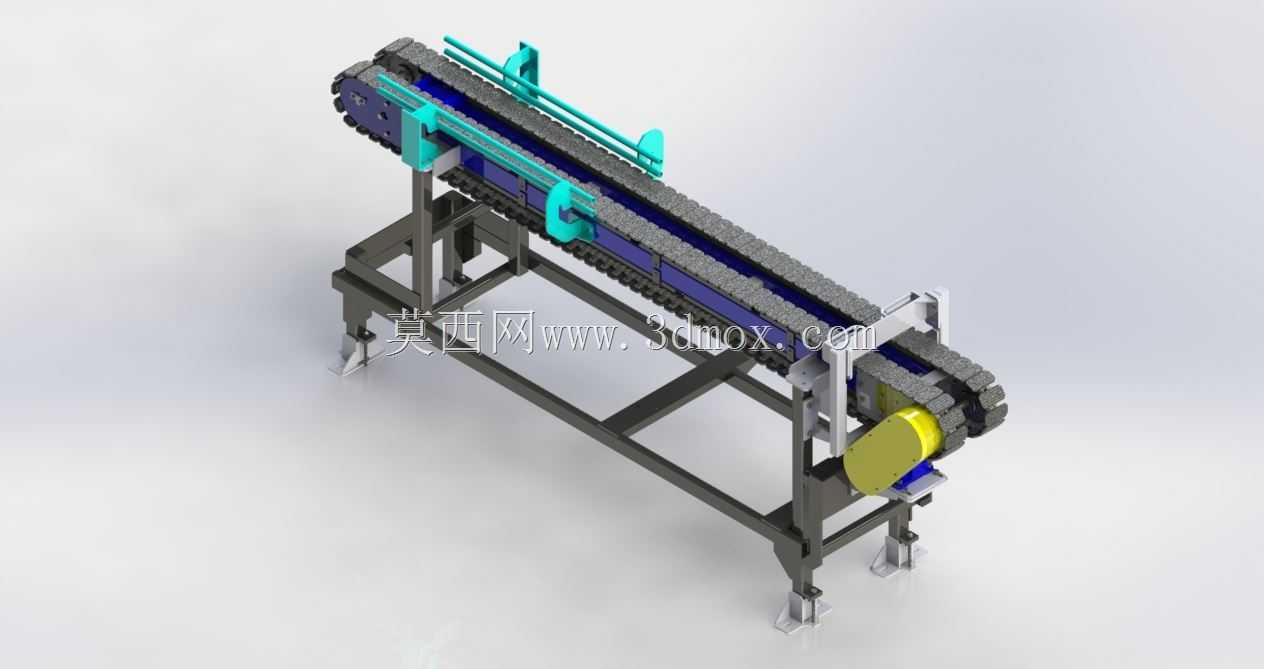

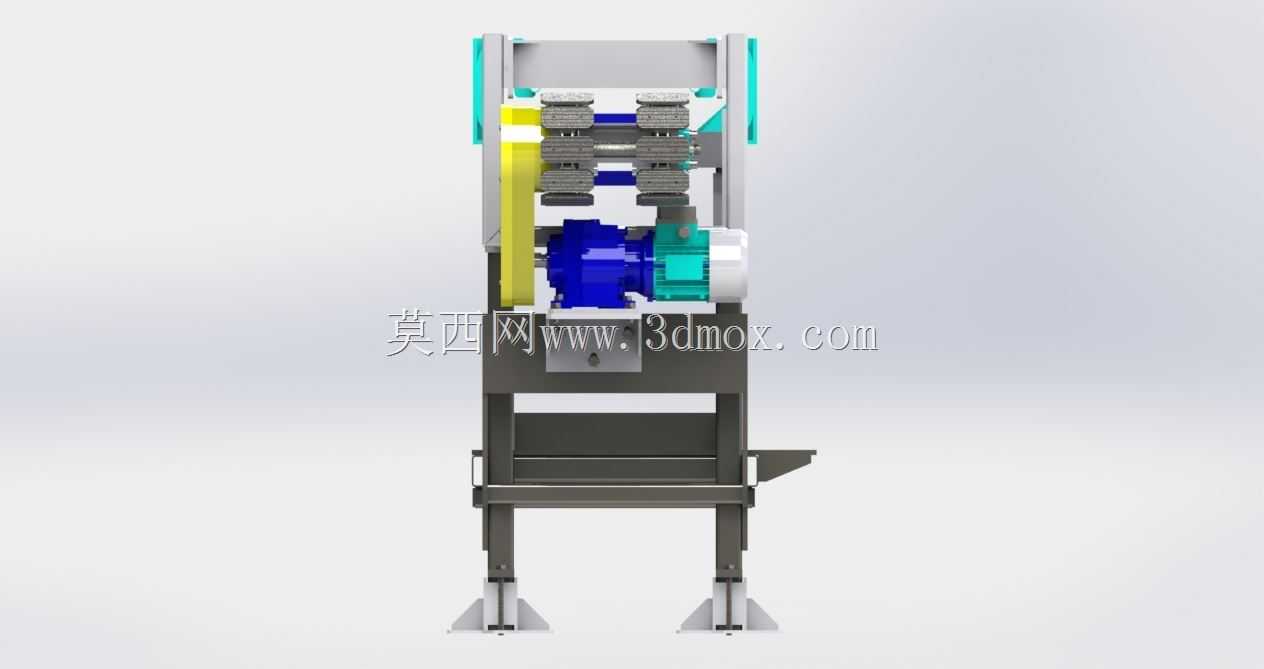

　　设备采用分体式机架设计，主体支撑框架采用标准型钢焊接成型，底部配置可调式支撑脚，可根据现场地面的平整度、安装基准面的高度差进行调节，保证输送面的水平度偏差控制在允许范围内，避免工件在输送过程中出现偏移、卡滞。机架的安装边界需匹配前端装配工位的出料高度与后端垂直烘箱的入口高度，输送段的有效长度完全覆盖两个工位之间的转运距离，两侧设置的导向限位结构采用耐磨非金属材质，既可以对输送过程中的工件进行侧向定位，保证工件进入烘箱时的位置精度，又不会刮伤工件的表面涂装或加工面。驱动单元布置在设备的出料端位置，采用直连驱动的布局方式，减少传动环节的功率损耗，驱动端的张紧结构采用可调式设计，可在设备长期运行出现链条磨损伸长后，快速调整张紧量，

　　保证链条与驱动链轮的啮合精度，避免出现跳齿、脱链等故障。设备的输送面高度、导向栏的间距均可根据实际输送的制动器型号进行适配调整，具备一定的工位柔性，可兼容同系列不同规格的制动器工件转运需求，无需对主体结构进行大规模改造。设计过程中充分考虑了设备的维护便利性，链条润滑点、驱动端的维护位置均预留了足够的操作空间，日常点检、润滑、易损件更换无需拆解主体框架，可有效降低设备的后期维护成本与停机时间。输送链条的运行速度可根据前端装配节拍、后端烘箱的处理节拍进行匹配调整，保证前后工序的产能匹配，避免出现工件堆积或工位待料的情况，整条输送线的运行稳定性直接影响整个制动器热处理工序的连续生产效率。机架的焊接结构均做了去应力处理，

　　避免长期承载后出现结构变形，影响输送面的平面度与运行精度，所有外露的金属结构件均做了防锈涂装处理，适配车间内的生产环境，延长设备的整体使用寿命。两侧的导向支架采用快装式结构固定在机架上，更换不同规格工件时，可快速调整导向间距，缩短产线换型的调整时间。设备的安装过程中，需保证驱动链轮与改向链轮的同轴度偏差在允许范围内，避免链条运行过程中出现偏磨，降低链条的使用寿命，同时需保证整个输送段的水平度，避免工件在输送过程中出现侧向滑移，影响进入烘箱的对位精度。
