AMBU配套机电辅助呼吸装置结构设计

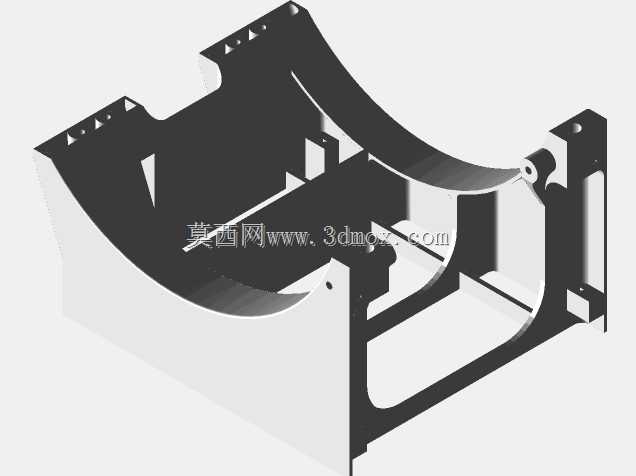

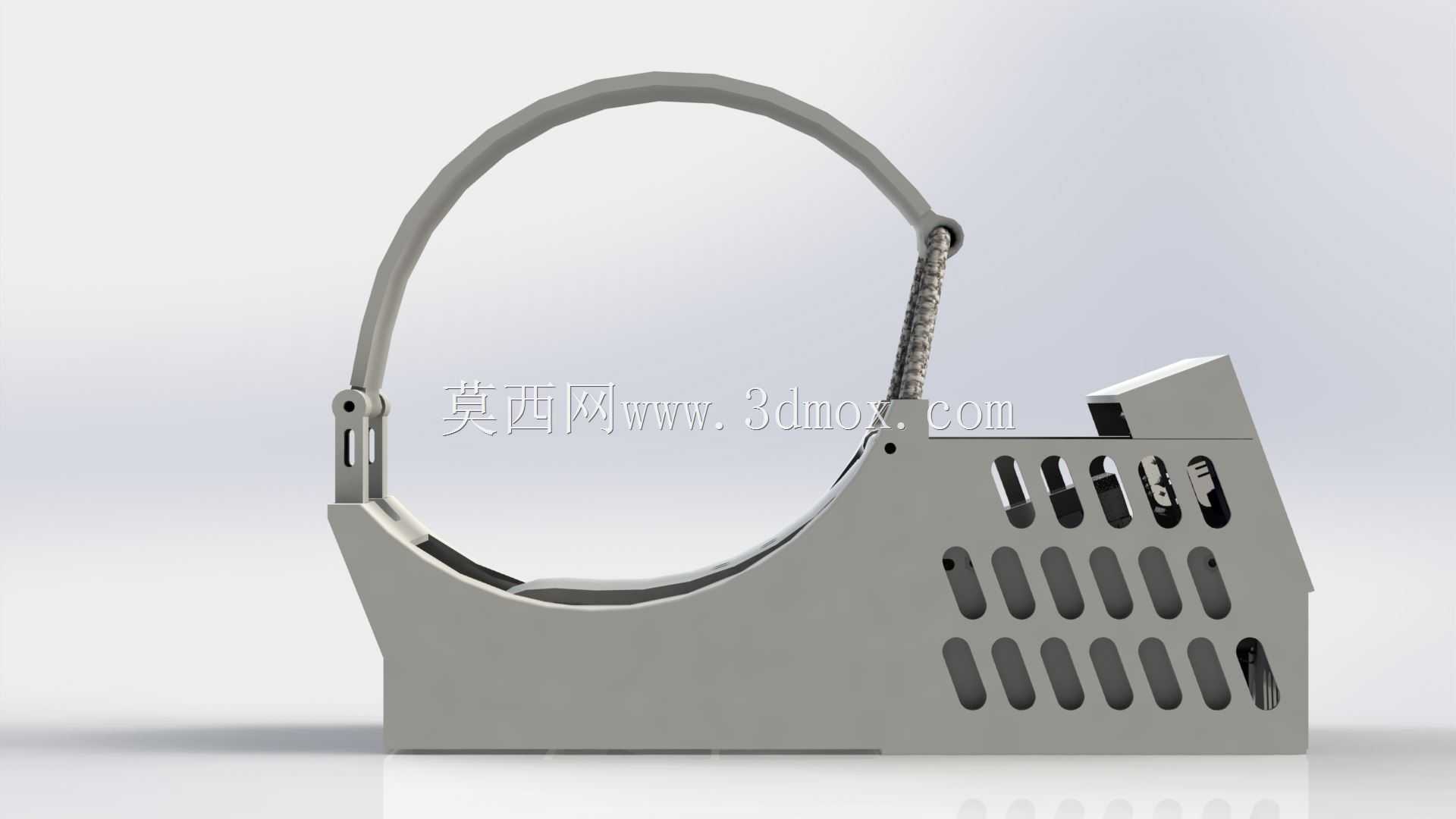

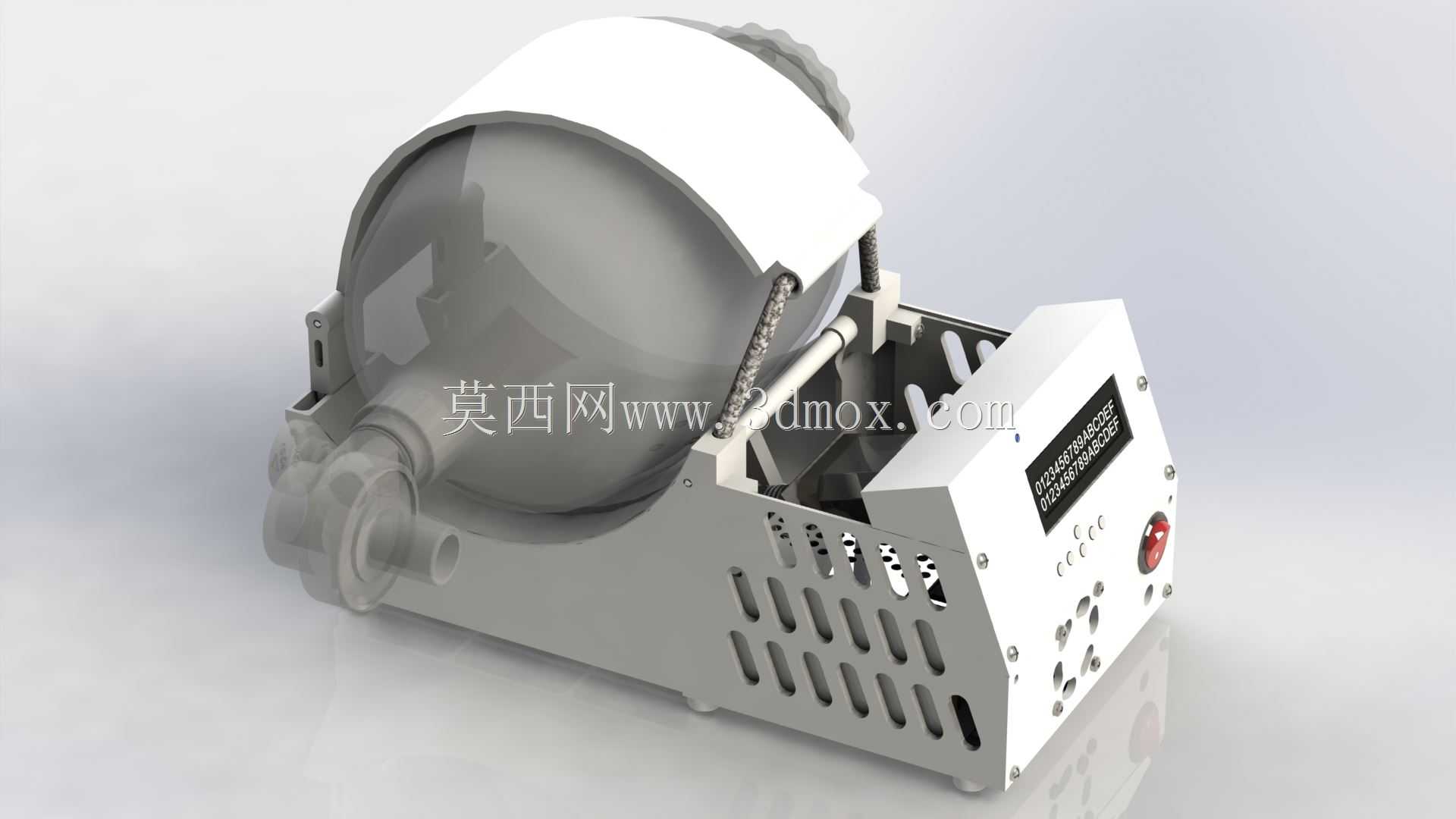

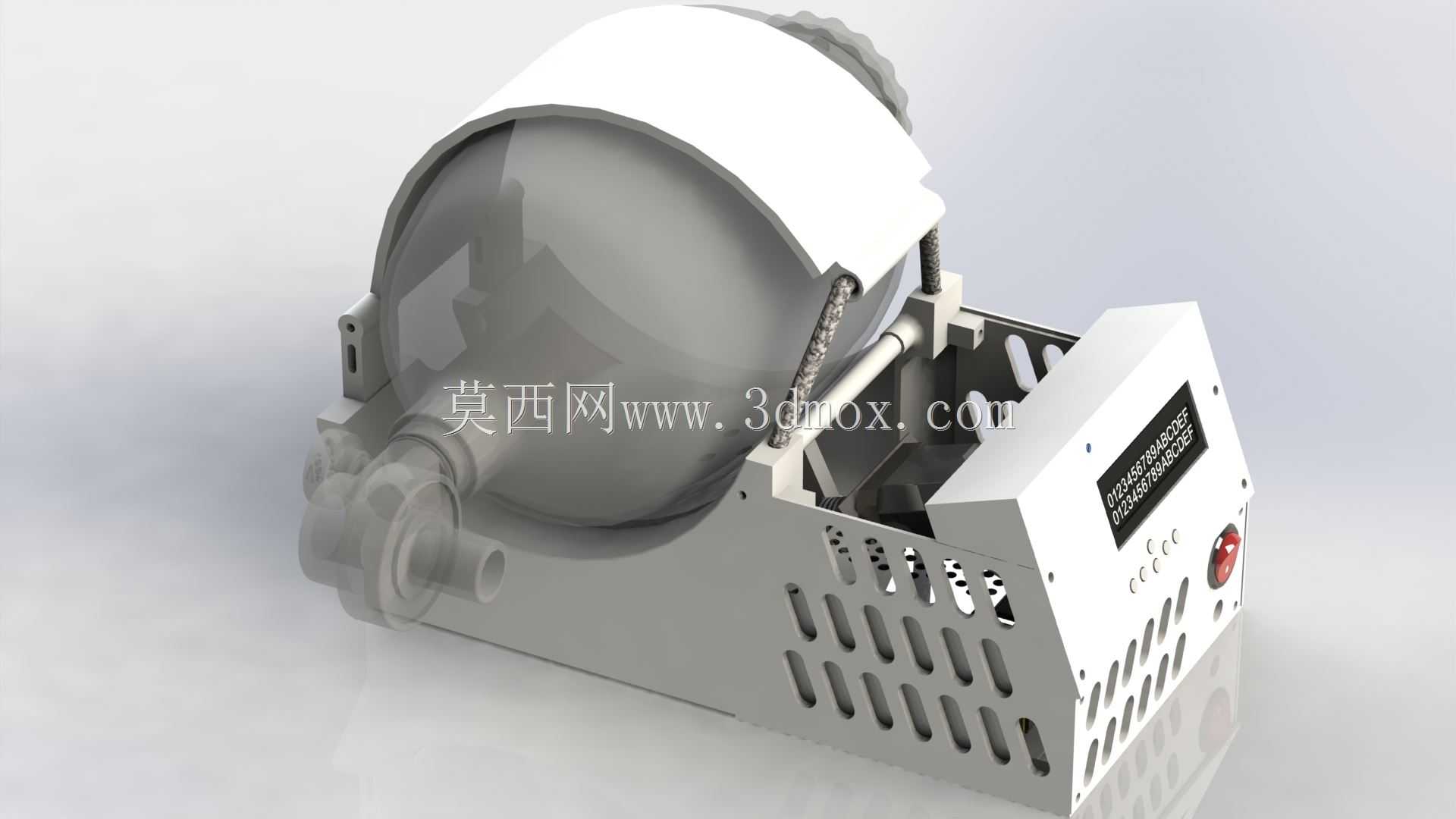

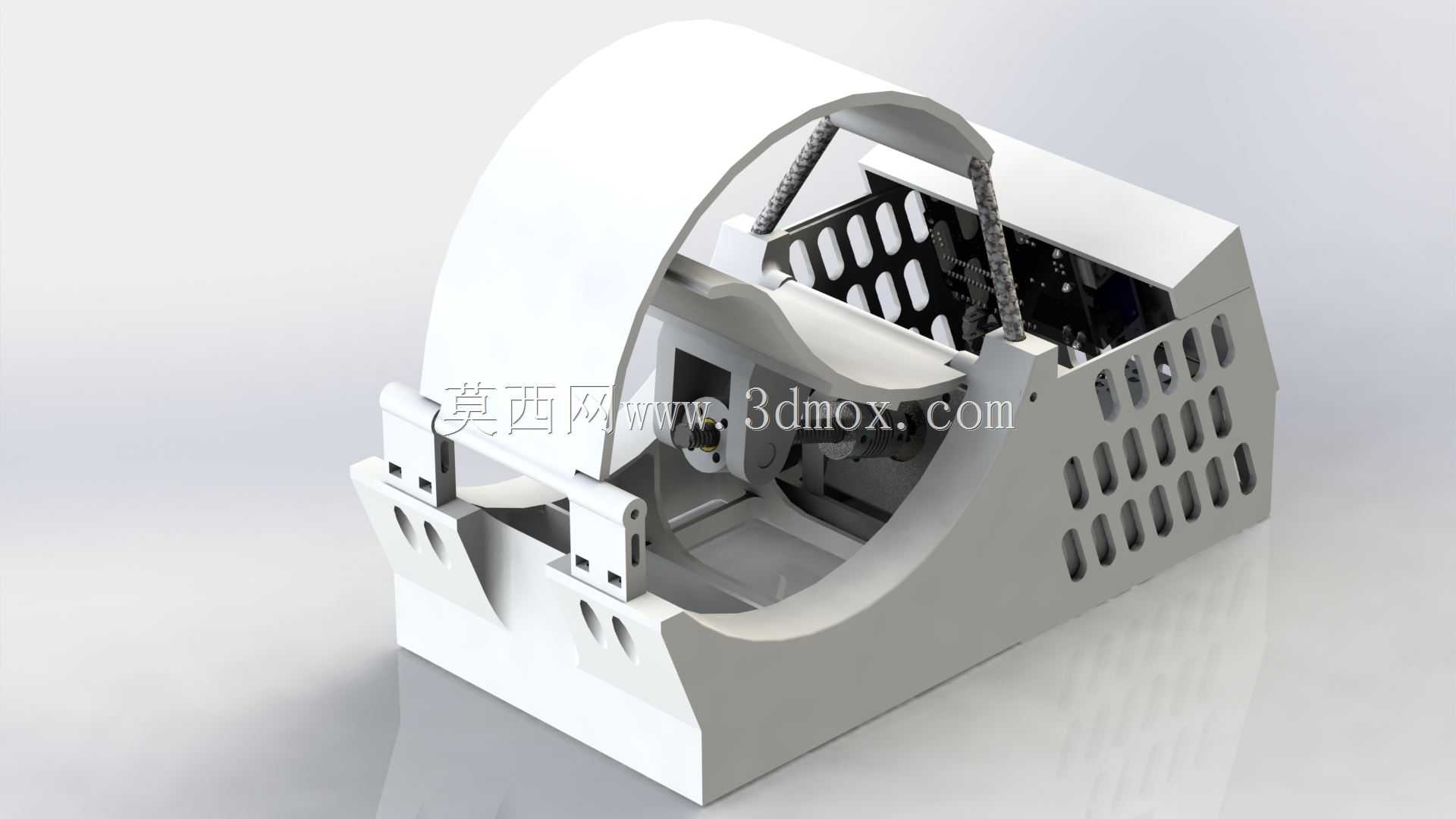

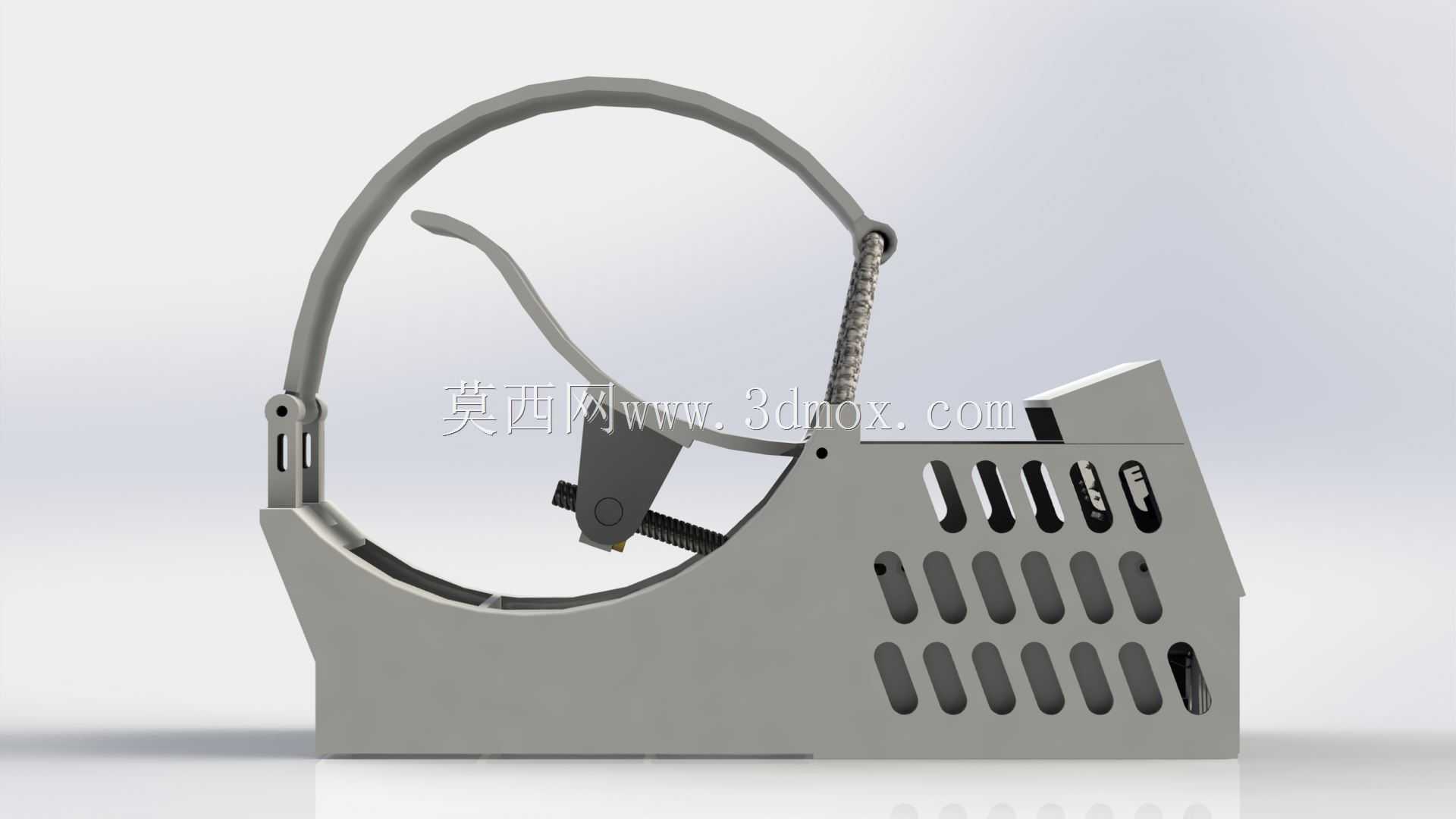

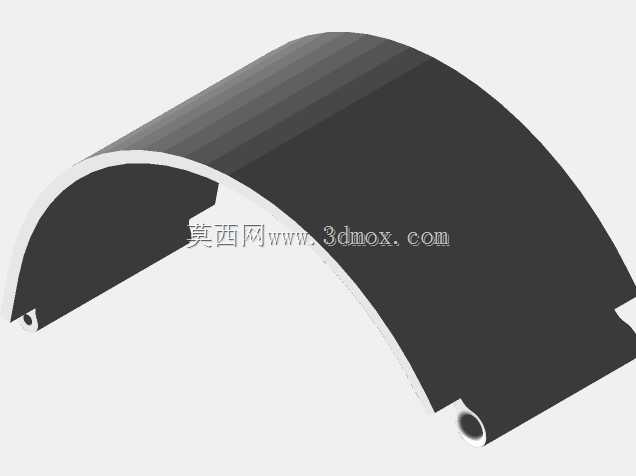

　　在院前急救、基层医疗转运、突发公共卫生事件应急响应场景中，人工球囊的手动按压操作存在按压深度不稳定、频率波动大、长时间操作易疲劳等痛点，这款机电辅助装置正是针对AMBU人工呼吸球囊的自动化按压需求开发，可替代人工完成持续稳定的通气按压动作，降低急救人员的体力消耗，同时提升通气参数的一致性。从结构布局来看，装置采用卧式承载框架设计，主体框架为钣金折弯成型的开放式腔体，腔体左侧预留球囊定位安装位，通过仿形限位槽固定AMBU球囊的尾部与侧部，避免按压过程中球囊移位；腔体上部设置弧形压盖，压盖内侧贴合球囊上表面轮廓，配合底部支撑结构形成对球囊的全周限位，按压动作通过直线驱动组件传递至压盖，实现对球囊的规律挤压。

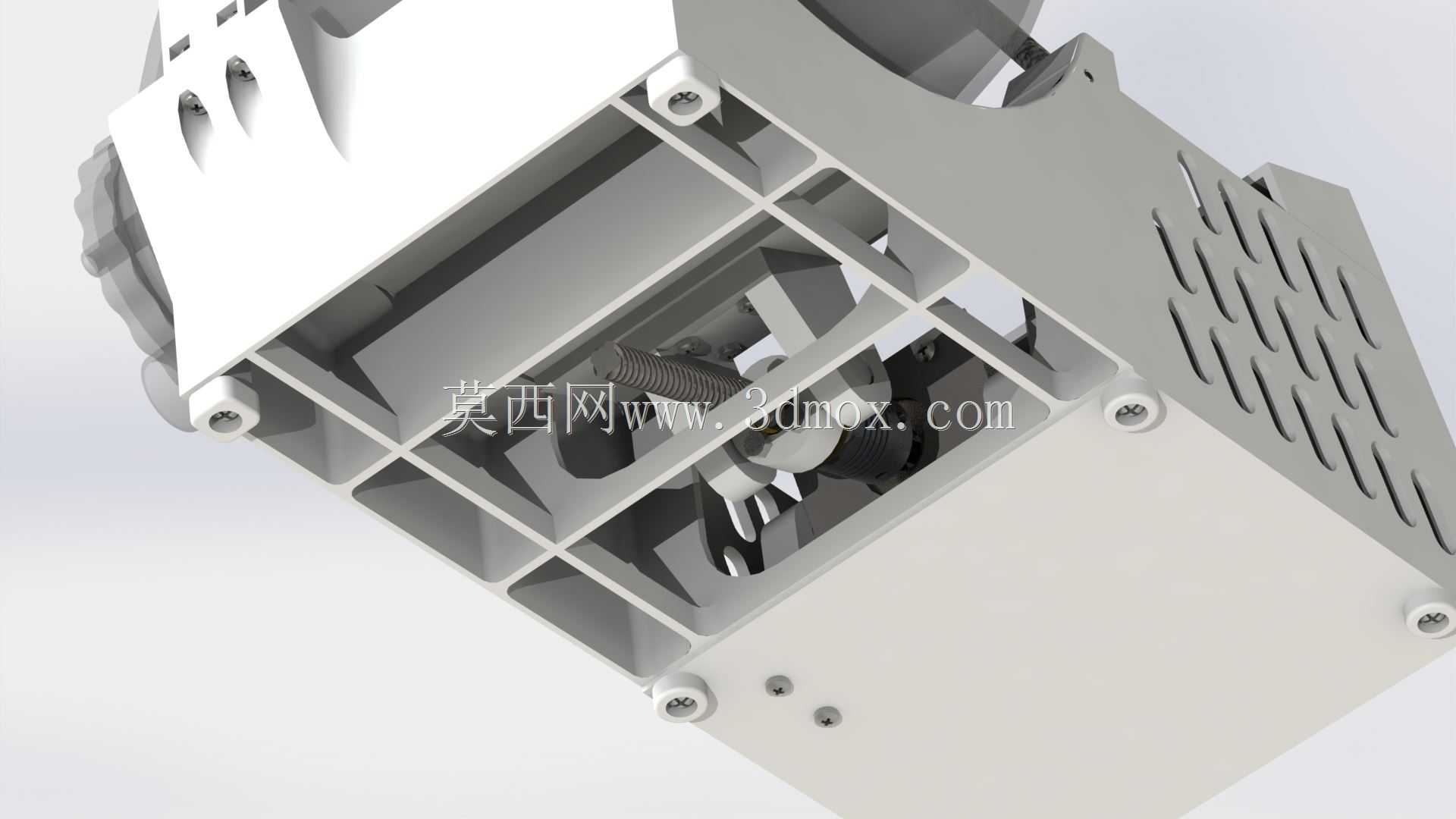

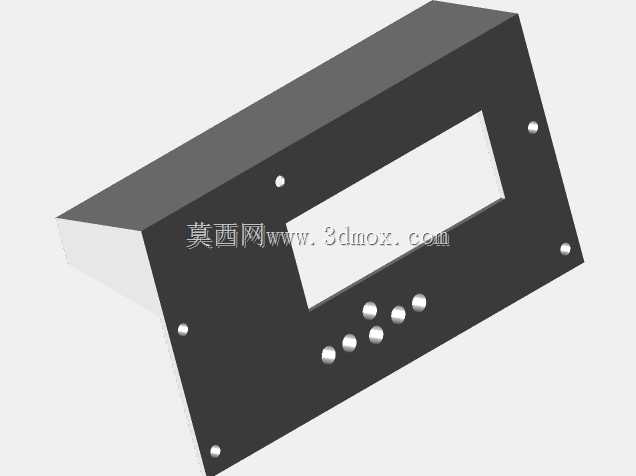

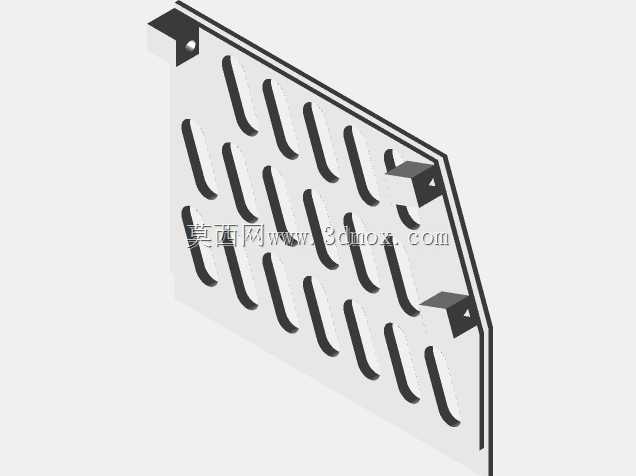

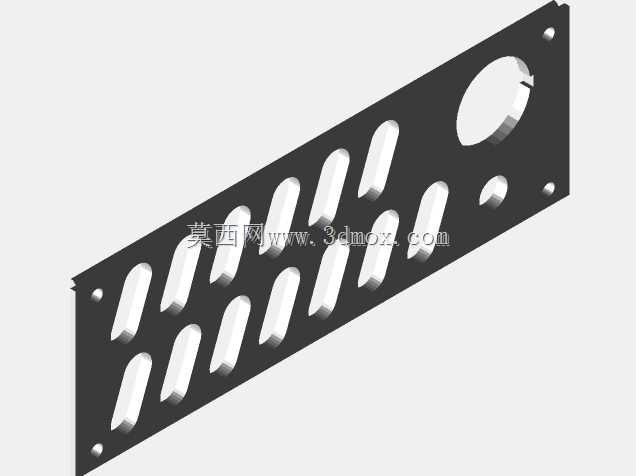

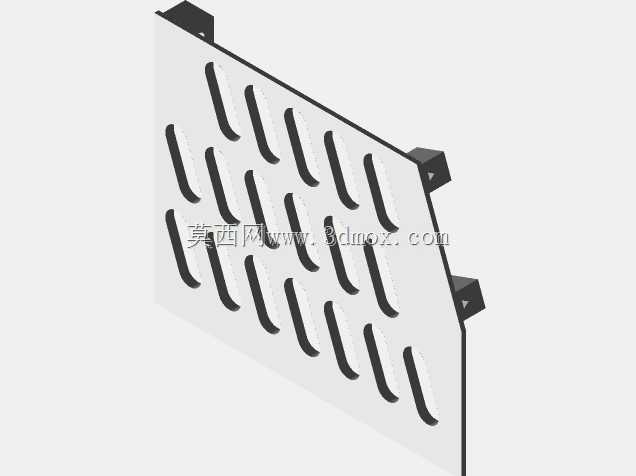

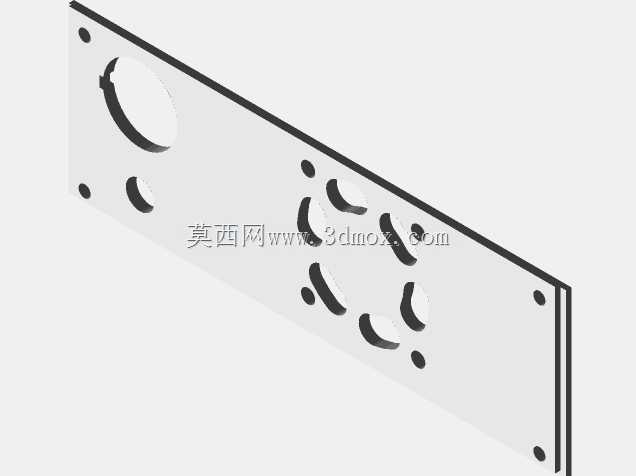

　　驱动单元集成在腔体右侧的控制仓内，控制仓面板预留显示屏安装位、操作按键孔与急停按钮安装位，可实时显示按压频率、按压深度等运行参数，方便操作人员根据患者情况快速调整通气参数。设计过程中优先考虑了装置的便携性与安装适配性，整体外形控制在可单人手提携带的尺寸范围内，框架侧面开设多组通风格栅，既可以为内部驱动元件散热，也能减轻整体重量；底部预留防滑垫安装槽，放置在平面上使用时可避免滑动，同时框架上预留的安装孔位也支持将装置固定在担架、急救车台面等场景使用。结构设计上充分考虑了球囊的形变特性，压盖的按压行程经过匹配计算，既可以保证每次按压的潮气量达到临床要求，也不会因过度挤压造成球囊损坏；驱动组件采用低噪音设计，

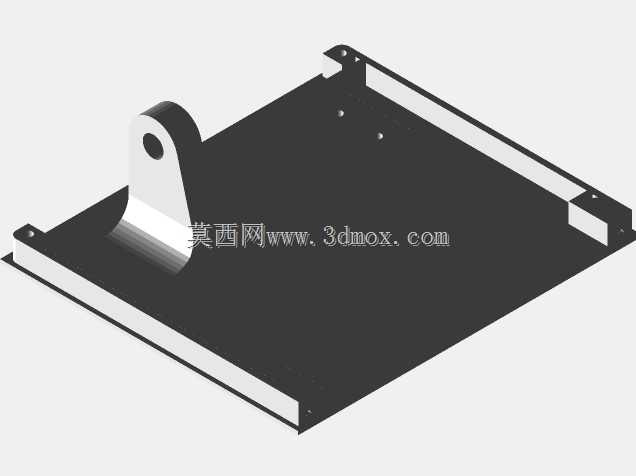

　　避免在急救场景中产生额外的噪音干扰，同时传动部位设置限位保护结构，当出现卡滞、过载情况时可自动停止运行，提升使用安全性。装置的拆装结构做了快拆设计，球囊安装位无复杂遮挡结构，更换不同规格AMBU球囊时无需工具即可快速完成定位固定，适配常规成人、儿童型人工呼吸球囊的安装尺寸；控制仓内部预留了电池安装空间，可支持无外接电源场景下的连续运行，满足户外急救、转运途中的使用需求。从结构强度角度看，主体框架采用薄钢板折弯拼接，在保证整体刚性的前提下控制自重，受力集中的驱动安装部位做了局部加强筋设计，长期往复按压不会出现框架变形；所有外露边缘均做了倒圆角处理，避免使用过程中划伤操作人员或损坏球囊表面。这款装置的结构设计没有冗余功能，所有结构特征都围绕稳定按压、快速适配、便携使用三个核心需求展开，既可以作为独立的急救辅助设备使用，也可以作为现有急救设备的配套补充单元，在无专业呼吸机的场景下提供可靠的机械通气支持。
