挖井施工用蛤壳式抓斗结构设计

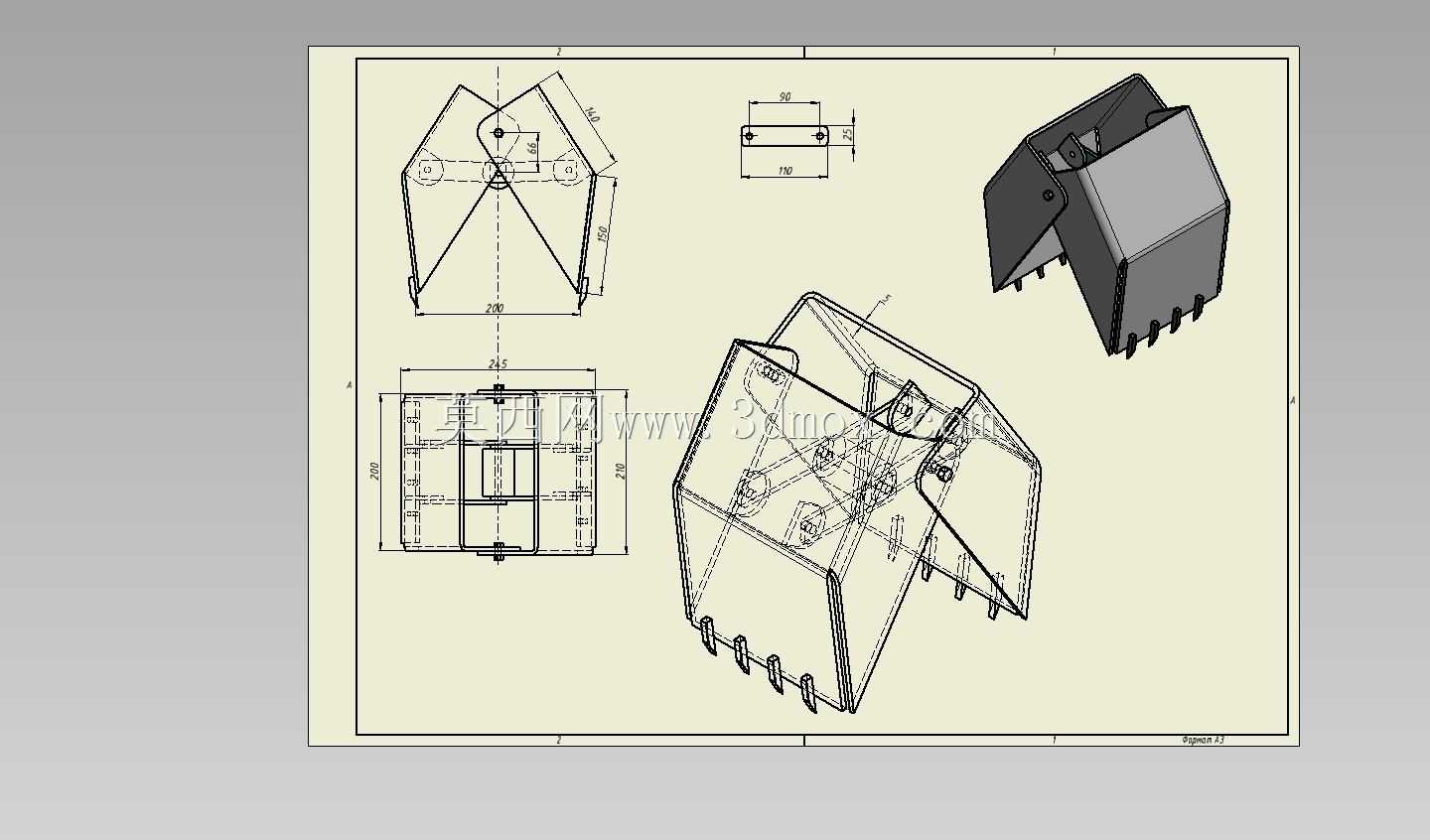

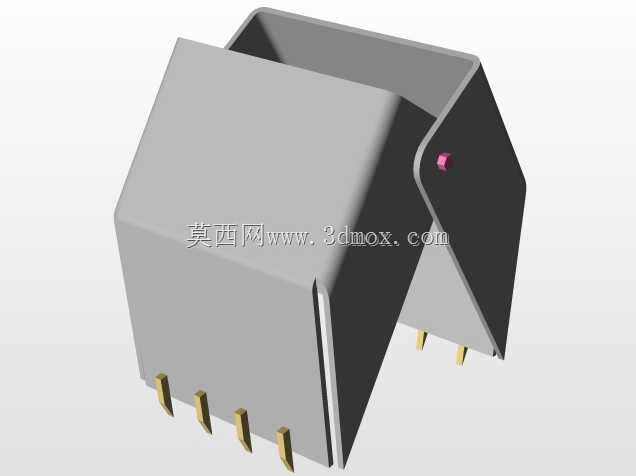

　　在民用饮水井开挖、工程地质勘探井施工、小型桩基孔掏渣作业场景中，常规的长臂挖机受作业半径、井口尺寸限制，无法深入窄小井孔完成垂直取土作业，这类场景下蛤壳式抓斗是适配性极强的取土机具。这套抓斗的整体结构围绕垂直井道作业的特殊需求展开，两瓣对称的斗体通过顶部铰接耳座与开合驱动结构连接，斗体刃口部位做了加厚耐磨处理，每侧斗唇均匀分布5个斗齿，齿尖做了15度的入土倾角，在抓取密实土层、夹碎石块的工况下能顺利切入料堆，避免斗体被硬物卡滞无法闭合。从结构布局来看，顶部的铰接支座采用双销轴对称设计，开合过程中两瓣斗体的运动轨迹完全同步，不会出现偏摆刮蹭井壁的问题，这一点在小直径井孔作业中尤为关键——一旦抓斗开合过程中出现偏斜，

　　斗体外侧很容易磕碰井壁造成塌方，既影响施工效率，也会带来井下作业的安全隐患。斗体的侧板采用折弯成型的箱型结构，相比平板焊接的斗体，抗挤压变形能力提升40%以上，在抓取含水黏土层时，斗体内壁的光滑曲面能减少黏土粘附，卸土时依靠斗体开合的冲击力就能将粘附的土体完全脱落，不需要人工额外清理。设计过程中优先考虑了安装边界的适配性，顶部的连接耳座预留了通用的销轴安装孔距，既可以配套卷扬式提升架使用，也能直接挂载在小型起重机的吊钩上，不需要额外制作过渡连接法兰，现场转场时拆装十分便捷。斗体完全闭合后的整体外径控制在适配600mm直径井孔的尺寸范围内，斗体张开后的最大抓取直径达到900mm，单次满斗抓取松散土体的容积约0.08立方米，匹配0.

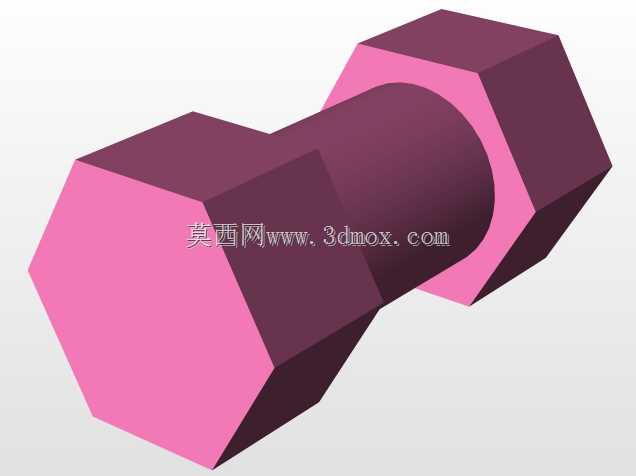

　　5吨到2吨额定起重量的提升设备就能正常作业，不会出现超载导致的提升设备过载问题。斗体的铰接部位都设计了可拆卸的耐磨衬套，长期作业出现磨损后只需要更换衬套就能恢复配合精度，不需要整体更换铰接支座，大幅降低了现场维护的成本。在功能特性上，这类抓斗不需要额外配置液压或者气动驱动管路，依靠斗体自身的重力和开合钢丝绳的牵引就能完成抓取、闭合、提升、卸土的全流程动作，对于没有外接动力源的野外打井作业场景来说，这种纯机械结构的可靠性远高于带液压管路的抓斗，不会出现油管破损、密封泄漏导致的作业中断问题。斗体背部设计了导向限位块，当抓斗完全闭合时，两侧的限位块会紧密贴合，避免斗体过闭合导致的铰接部位受力过载，同时也能保证斗唇完全贴合，

　　抓取过程中不会出现漏土的问题。从实际作业的工况适配来看，除了常规的土层开挖，这套抓斗也能完成井孔内的碎石、沉渣抓取作业，斗齿的伸出长度刚好能兜住粒径100mm以内的石块，不会出现石块从斗齿缝隙滑落的情况。在设计建模过程中，所有铰接部位的配合间隙都控制在0.5mm到1mm之间，既保证了转动的灵活性，也不会因为间隙过大导致斗体晃动，提升过程中抓斗的摆动幅度控制在50mm以内，能顺利通过窄小的井口，不会出现卡滞在井口的问题。斗体的重心经过反复校核，完全落在顶部铰接点的中心垂线上，提升过程中抓斗不会出现倾斜，闭合状态下斗体的垂直度偏差不超过2度，深入井孔时能保持垂直姿态，不会刮蹭井壁。对于野外零散的打井施工队来说，这种结构简单、维护方便、适配性强的抓斗，能覆盖绝大多数浅井开挖的取土需求，相比人工下井取土的作业方式，作业效率能提升6倍以上，同时也彻底规避了井下坍塌、有毒气体侵害的作业风险。
