户外健身路径双人漫步机结构设计

　　这款双人漫步机是面向社区公共健身场景、户外休闲运动区域设计的固定式健身器械，整体采用框架式钢结构承载方案，主体支撑立柱采用大壁厚圆管弯折成型，底部通过预埋式安装底板与混凝土地基锚固，安装时需保证底板水平度误差不超过2mm/1000mm，单组设备安装完成后占地边界约为1800mm800mm，设备总高度约1400mm，预留前后各600mm的活动安全距离，避免使用过程中肢体与周边设施发生碰撞。

　　从实际使用场景来看，这类器械主要部署在居民小区健身区、城市公园活动广场、村镇文体活动场地等户外公共区域，适配全年龄段人群的低强度有氧锻炼需求，使用时使用者双脚分别站在两侧踏板上，双手扶住对应侧的弧形扶手，通过下肢发力带动踏板沿摆轴做前后往复摆动，能够在低关节负荷的前提下活动髋关节、膝关节，锻炼下肢肌群力量与身体平衡能力，双人位的设计可同时满足两名使用者同步锻炼，提升公共场地的器械使用效率。

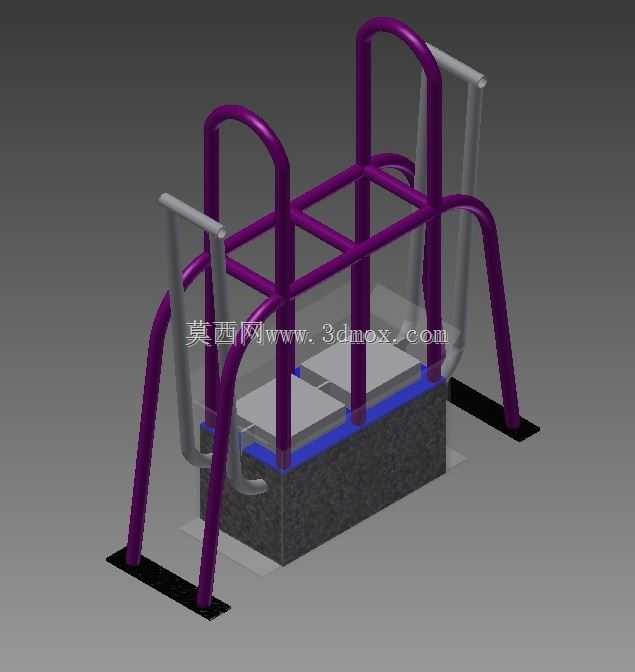

　　结构设计层面，主体框架采用一体化弯折成型的紫色涂装圆管作为主支撑，两侧扶手的弧度经过人体工程学校核，扶手高度设置在1100mm位置，适配150cm-190cm身高人群的抓握需求，扶手表面做防滑纹理处理，避免出汗后抓握打滑；踏板下方的摆动组件采用耐磨轴套配合固定销轴连接，摆动行程做机械限位设计，最大摆角控制在前后各30度范围内，防止摆幅过大造成使用者重心失稳摔倒；踏板表面采用防滑花纹钢板制作，单块踏板额定承载150kg，整体框架额定总承载300kg，能够满足常规双人同时使用的强度要求。

　　底部安装结构方面，每根支撑立柱下方焊接200mm200mm厚度10mm的安装底板，底板上预留4个直径18mm的锚固螺栓孔，安装时采用M16膨胀螺栓与硬化混凝土地面固定，地基混凝土强度不低于C25，厚度不小于200mm，保证设备在长期使用、反复摆动载荷作用下不会出现松动、倾斜问题。框架表面采用户外级聚酯粉末喷涂工艺，涂层厚度控制在60-80μm，具备耐紫外线、耐雨水锈蚀的能力，适配户外长期露天放置的使用环境，降低后期维护成本。

　　设计过程中重点考量了公共器械的使用安全性，所有框架连接处的焊缝都做满焊处理，焊后打磨去除焊渣与尖锐毛刺，所有外露管口都加装塑料封盖，避免雨水灌入管内造成内部锈蚀，同时防止肢体伸入管口造成磕碰；摆动部件的销轴端部加装防松螺母与开口销双重锁止，避免长期摆动造成销轴脱出引发安全事故。踏板与框架之间预留足够的摆动间隙，不会在摆动过程中出现卡滞、夹伤肢体的问题，扶手与踏板的位置对应关系经过多轮校核，保证使用者自然站立抓握扶手时，上肢处于放松自然的姿态，不会出现耸肩、手臂过度伸展的不适姿态。

　　从结构建模的角度来看，这款器械的所有管件弯折参数、安装孔位尺寸、配合间隙都经过实际生产工艺校核，圆管弯折半径符合常规弯管设备的加工能力，不需要定制特殊弯折模具，所有焊接位置都预留了足够的焊接操作空间，不会出现工艺死角，零部件通用化程度高，后续维护更换易损件时不需要定制特殊配件，能够有效降低生产与后期运维成本。整体结构没有复杂的传动部件，核心摆动结构简单可靠，故障率低，非常适合户外无人值守的公共使用场景，不需要频繁的日常检修维护，仅需定期检查锚固螺栓松紧度、轴套磨损情况即可保证长期正常使用。
