ARDUINO MEGA扩展板适配3D打印防护外壳

　　这款适配ARDUINO MEGA SHIELD的3D打印盒，主要面向嵌入式开发、开源硬件项目、小型工控装置的硬件防护场景，在创客项目原型验证、教学实验装置搭建、小型工业现场传感节点部署等场景中都能发挥实际作用。日常使用中，裸露的ARDUINO主控板搭配扩展叠板后，引脚、焊点、外接接线端子都暴露在外，很容易因为桌面杂物磕碰、现场粉尘飘落、接线拉扯导致引脚弯折、焊点虚接甚至电路短路，这款壳体就是针对这类实际使用痛点设计的防护结构。

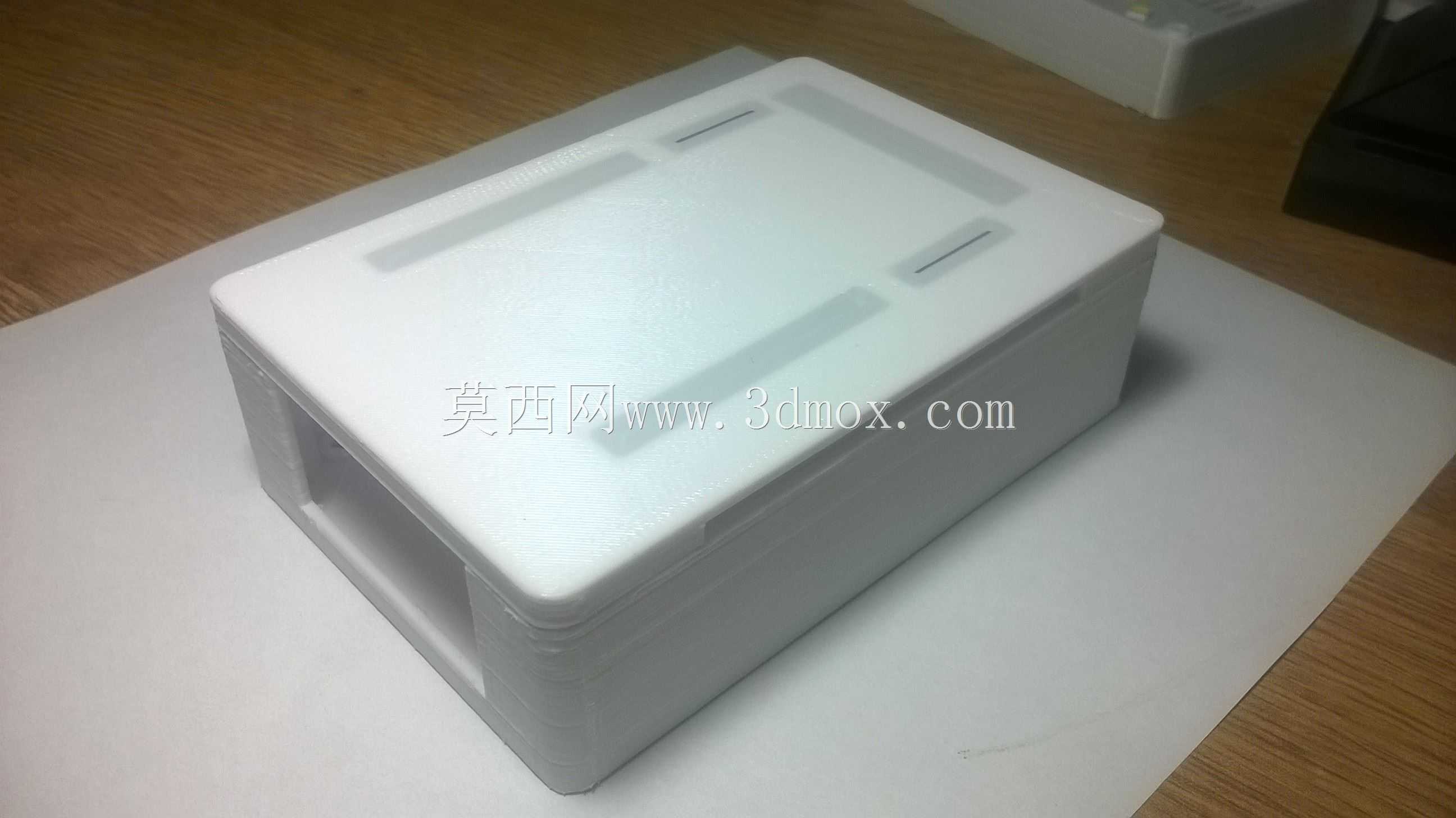

　　从设计思路来看，整个壳体采用上下扣合的分体式结构，没有额外设计螺丝固定位，依靠上下壳边缘的止口配合实现扣合紧固，这种设计一方面适配FDM3D打印的工艺特性，不需要额外打印支撑结构就能完成上下壳的成型，打印完成后只需要简单去除边缘毛刺就能直接装配，不需要额外的攻丝、压铆等后处理工序，对于创客自行打印使用来说门槛极低；另一方面无螺丝的扣合设计也方便日常调试时快速拆开壳体，调整扩展板上的跳线、外接传感器接线，不需要反复拧动螺丝损耗结构。壳体上盖预留的长条形开槽，位置刚好对应扩展板上的常用外接接口排针位置，不需要拆开上盖就能直接插接杜邦线，连接外部传感器、执行器模块，同时开槽的宽度做了限位设计，能避免插接线过度晃动导致的接口松脱。壳体侧面预留的开口对应主控板的USB下载口、电源供电口位置，装配完成后不需要拆壳就能直接连接下载线进行程序烧录，也能直接插接直流电源插头给整套装置供电，不会因为壳体遮挡影响日常的调试与供电操作。

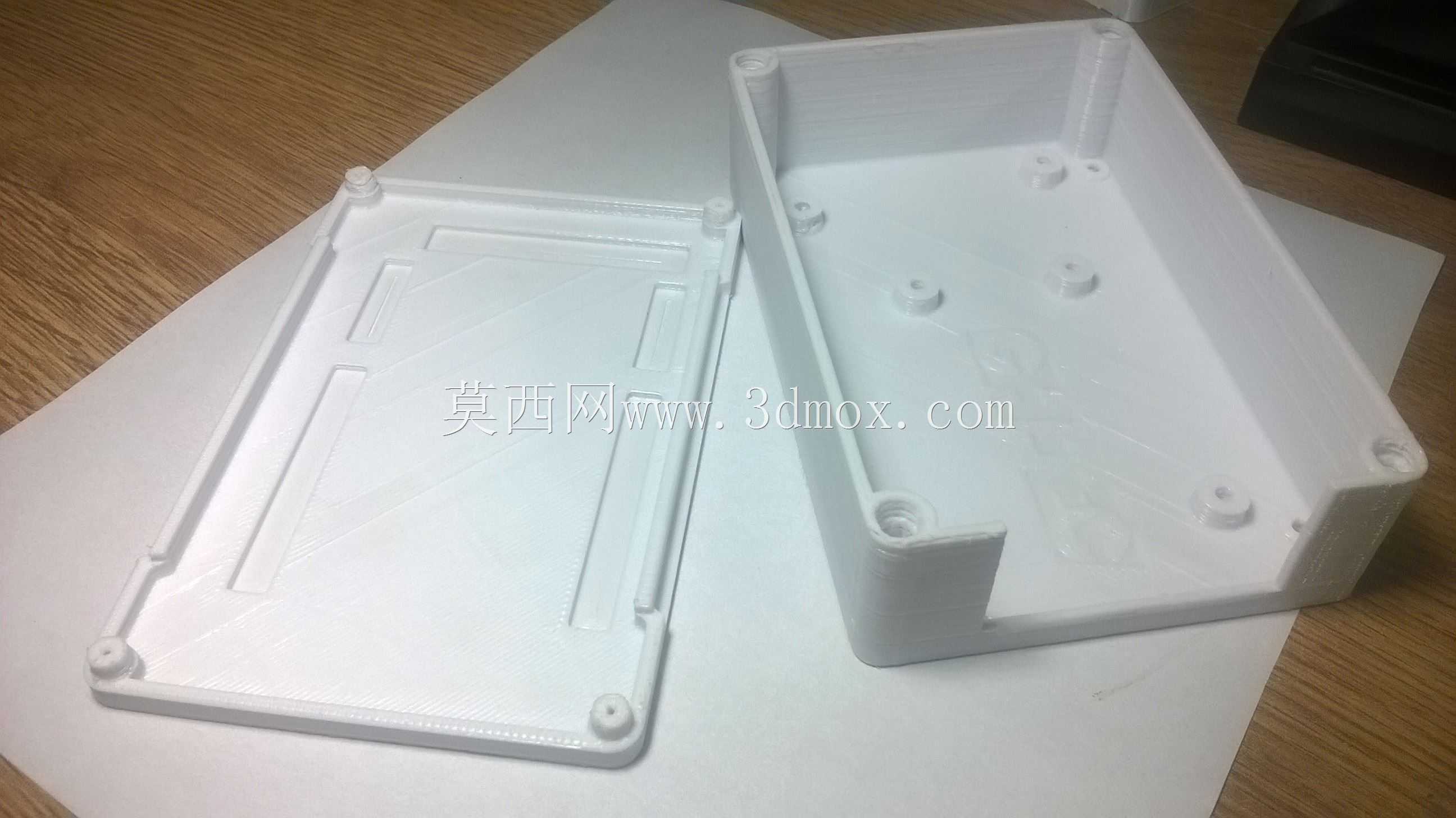

　　在安装边界的设计上，壳体内部的容腔尺寸完全匹配ARDUINO MEGA主控板叠加标准扩展SHIELD后的整体堆叠高度，内部做了0.2mm的装配间隙预留，既不会因为间隙过大导致板卡在壳体内晃动，也不会因为尺寸过紧导致板卡难以装入，同时内部四个角位做了浅定位凸台，刚好卡入主控板的四个安装孔位，不需要额外螺丝就能将板卡固定在壳体内，避免搬运、使用过程中板卡移位顶到壳体内壁。壳体的外壁做了1.5mm的均匀壁厚设计，这个厚度在FDM打印时既能保证壳体有足够的结构强度，日常拿取、轻微磕碰不会出现开裂，也不会因为壁厚过大导致打印时间过长、耗材用量过多，对于PLA、PETG等常用3D打印耗材都有很好的适配性。壳体底部没有做全封闭设计，而是预留了细微的散热间隙，能让板卡工作时产生的热量自然散出，避免长时间工作时壳体内积温过高影响主控板与扩展板的工作稳定性，尤其是在驱动小型继电器、外接大负载传感器的场景下，合理的散热间隙能有效降低元器件的工作温度，提升整套装置的运行可靠性。

　　在实际项目应用中，这类打印外壳能很好地适配桌面级原型装置的快速搭建需求，比如做小型环境监测节点、桌面机械臂控制装置、教学用实验演示平台时，装好壳体的主控装置既能避免实验过程中误碰引脚导致的接线错误，也能让整个装置的外观更规整，方便在教学演示、项目展示时使用。不同于市面上量产的通用塑料外壳，这款3D打印的壳体完全针对ARDUINO MEGA加扩展板的堆叠结构做了适配，不需要使用者自行对通用外壳进行切割、打孔改造，打印完成后直接就能将整套板卡装入使用，大幅缩短了原型装置的制作周期。壳体的边角都做了R2的圆角过渡处理，没有尖锐的棱角，日常拿取使用时不会划伤手部，也能避免磕碰时边角处出现应力集中导致的壳体开裂。上盖表面做了平整的平面设计，使用者可以根据项目需求自行粘贴标签、标注接口定义，方便后期维护时快速识别各个接线对应的功能。
