户外快挂式承重钩环结构设计方案

　　这类带自锁结构的钩环，日常在户外攀登、装备挂载、工业临时索具连接、高空作业安全绳挂点、露营装备捆扎固定场景里都有极高的出镜率，和普通无锁钩环相比，带螺纹锁止段的设计能避免挂载过程中因晃动、剐蹭导致的 gate 意外开启，从结构根源上降低挂载物脱落的风险。

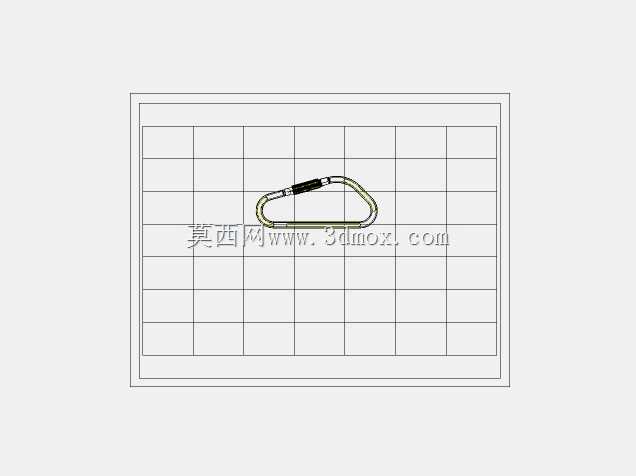

　　从实际使用的受力逻辑出发，设计时首先要明确钩环的主受力路径：纵向受拉时载荷沿钩身闭环长轴传递，此时锁止段几乎不承受主载荷，仅起到限位闭合的作用，这也是为什么行业内默认这类D形钩环禁止横向受力的核心原因——横向加载时锁止 gate 会直接承受剪切力，远低于钩身本体的屈服强度，极易出现断裂失效。建模过程中需要先勾勒钩身的长轴轮廓，D形的平直段是主要的承载贴合面，圆弧过渡段要做足够大的圆角，避免应力集中在弯折处，很多新手建模时容易在弯折位置做小直角过渡，实际加载时这个位置的应力集中系数会达到平直段的3倍以上，哪怕静态载荷下没有问题，反复交变受力后也容易出现疲劳裂纹。

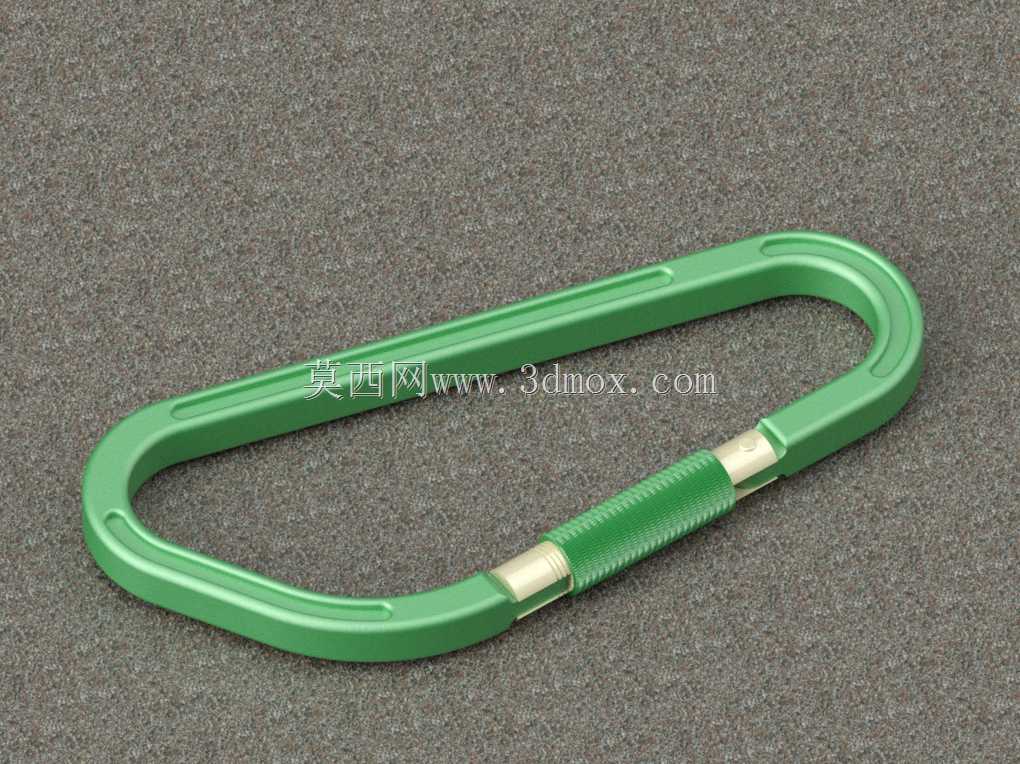

　　钩身侧面的凹槽设计不是单纯的装饰减重，一方面是在不降低整体截面抗弯模量的前提下削减冗余壁厚，降低整体重量，另一方面凹槽形成的加强筋结构能提升钩身侧向的抗形变能力，避免受到侧向挤压时钩身开口扩张导致锁止段脱开。锁止部分的螺纹段做了滚花处理，实际戴手套操作时也能顺利旋拧，不需要额外工具就能完成锁止和解锁，螺纹配合的行程不需要太长，3-4个螺距的有效啮合长度就足够满足限位需求，过长的行程反而会增加操作时长，在需要快速挂载脱卸的场景里反而影响使用效率。

　　尺寸边界上，这类常规款钩环的总长控制在80mm左右，宽度在40mm上下，闭合后的内圈净空要保证能同时穿过两根直径10mm的织带，满足双挂点的使用需求；锁止段的活动行程要控制在5-8mm，既保证开启后有足够的空间放入挂点，又不会因为行程过大导致锁芯从钩身上脱落。安装使用时要注意，挂点的连接件直径不能小于钩环圆弧段内径的1/3，过小的挂点轴径会让钩环受力时出现点接触，局部压强过大容易压伤钩身表面，长期使用会出现局部凹陷影响结构强度。

　　从结构细节来看，锁芯两端的限位凸台要做圆滑过渡，和钩身端部的贴合面要保留0.1mm左右的间隙，避免加工公差导致锁止后出现卡滞，无法顺利旋开；钩身的所有外边缘都要做R0.5以上的倒角，不光是为了手感顺滑不划手，更重要的是避免尖锐边缘切割挂载的织带或者绳索，很多户外场景里绳索断裂的事故，根源就是钩环边缘毛刺没处理干净，反复摩擦后磨断绳芯。材质选择上如果是承重场景用的款式，一般选用7075铝合金做硬质阳极氧化处理，表面的氧化层硬度高，耐磨抗腐蚀，淋雨或者接触汗液也不容易出现锈蚀；如果是工业重载场景，会改用不锈钢材质，虽然重量更大，但抗屈服强度更高，能承受更大的冲击载荷。

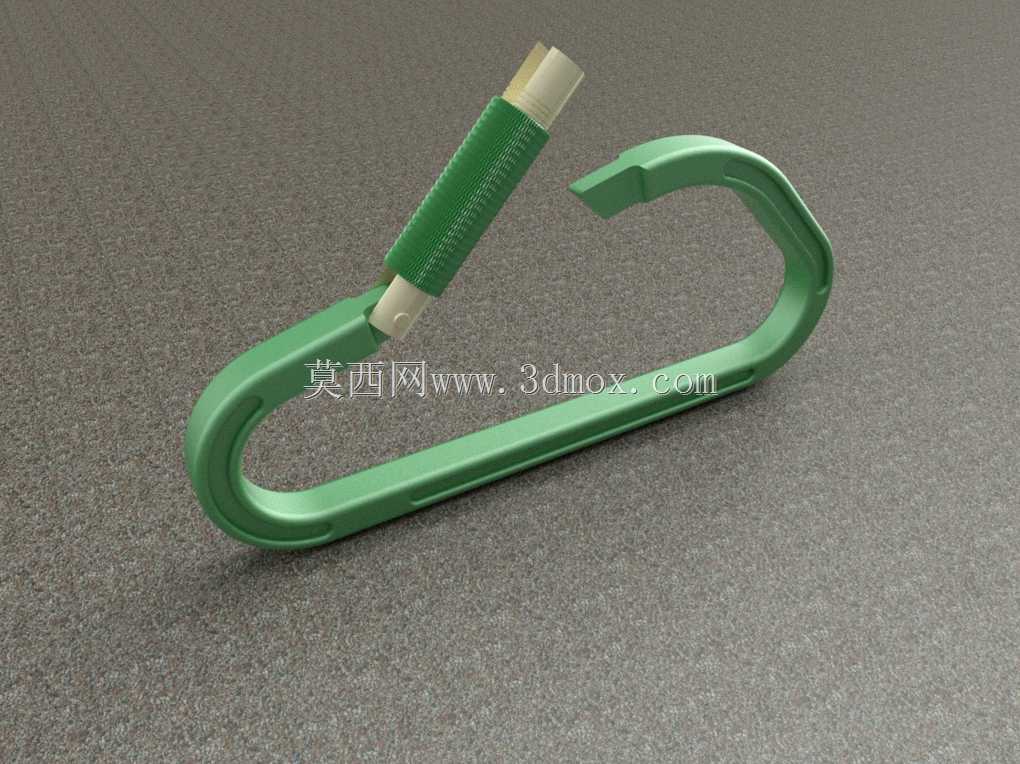

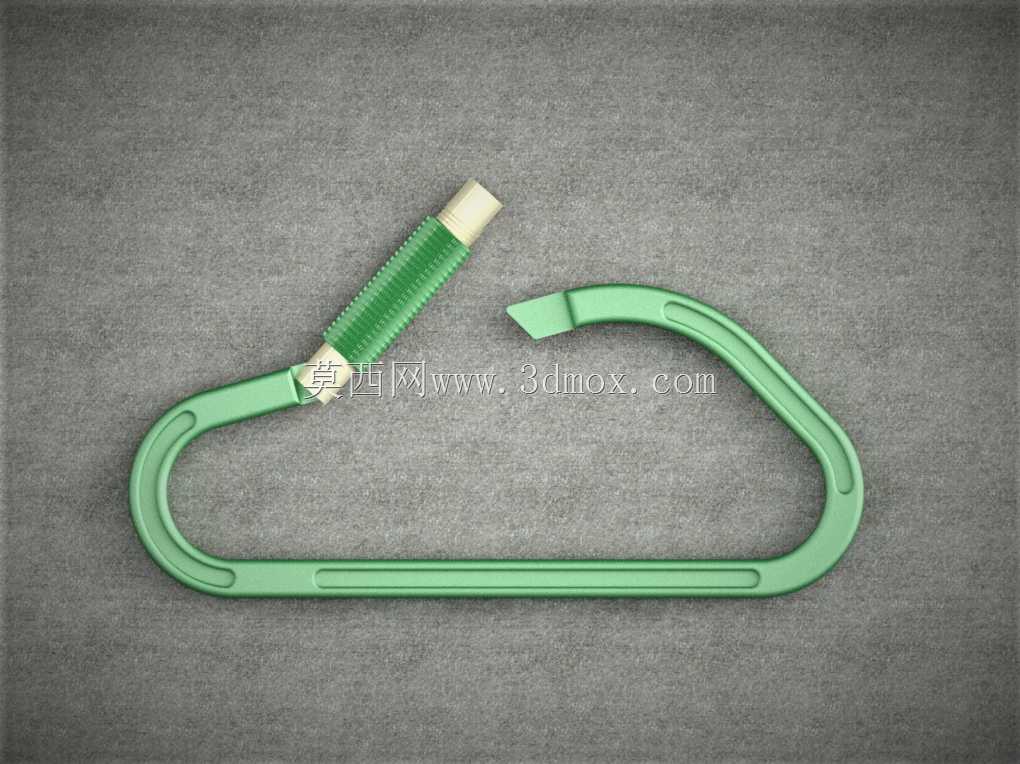

　　建模时还要考虑开合的运动干涉检查，锁芯在整个活动行程里不能和钩身本体有剐蹭，锁止到位后锁芯端部要和钩身的卡槽完全贴合，不能留有缝隙，否则受力时锁芯会出现翘曲，反复受力后螺纹容易滑牙。很多人设计这类零件时容易忽略弹簧顶针的结构，其实在锁芯内部有一个小的弹簧柱塞，解锁状态下能给锁芯一个向外的预紧力，不会因为重力自行滑出，锁止时弹簧的预紧力也能防止螺纹因为震动自行松脱，这个小结构虽然不起眼，但直接决定了产品的实际使用手感和可靠性。

　　实际应用中，这类钩环不能作为攀岩的主锁使用，主锁有更严格的强度认证标准，普通快挂钩环更多用于装备挂载、临时固定、非生命支撑的连接场景，设计时的额定载荷一般控制在5kN以内，足够应对日常的装备挂载需求，不需要过度追求冗余强度导致重量超标，毕竟户外使用场景下每减重1g都能提升长时间携带的体验。钩身的表面处理除了硬质氧化，也有做喷塑处理的款式，虽然耐磨度稍差，但颜色选择更多，能通过颜色区分不同载荷等级的钩环，在多装备协同作业的场景里能快速识别选用，避免错拿低载荷的钩环去挂重载物件引发危险。
