双管路转角式物料转移传动机构

　　这套传动机构的核心应用场景集中在连续化生产的物料转位工序，常见于轻工包装、食品加工、小型零部件装配线的工位衔接环节，主要承担两个呈90度夹角工位之间的工件平稳转移任务，替代传统的直线推送加转台的组合结构，压缩工位布局的占用空间。从实际使用需求出发，设计时首先考虑的是转移过程的运动平顺性，双平行管路的结构并非单纯的加强设计，两根平行的金属导杆既作为运动部件的导向支撑，同时内部预留了负压气路或者小型推杆的走线空间，针对轻薄类工件比如包装纸盒、小型电子塑胶件的转移，可直接在末端执行端集成真空吸嘴，不需要额外排布拖链管线，避免运动过程中管线剐蹭周边设备。

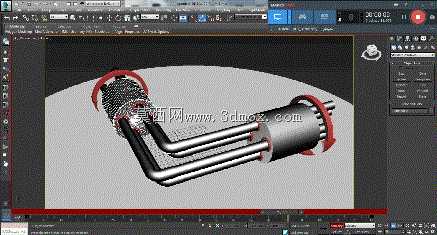

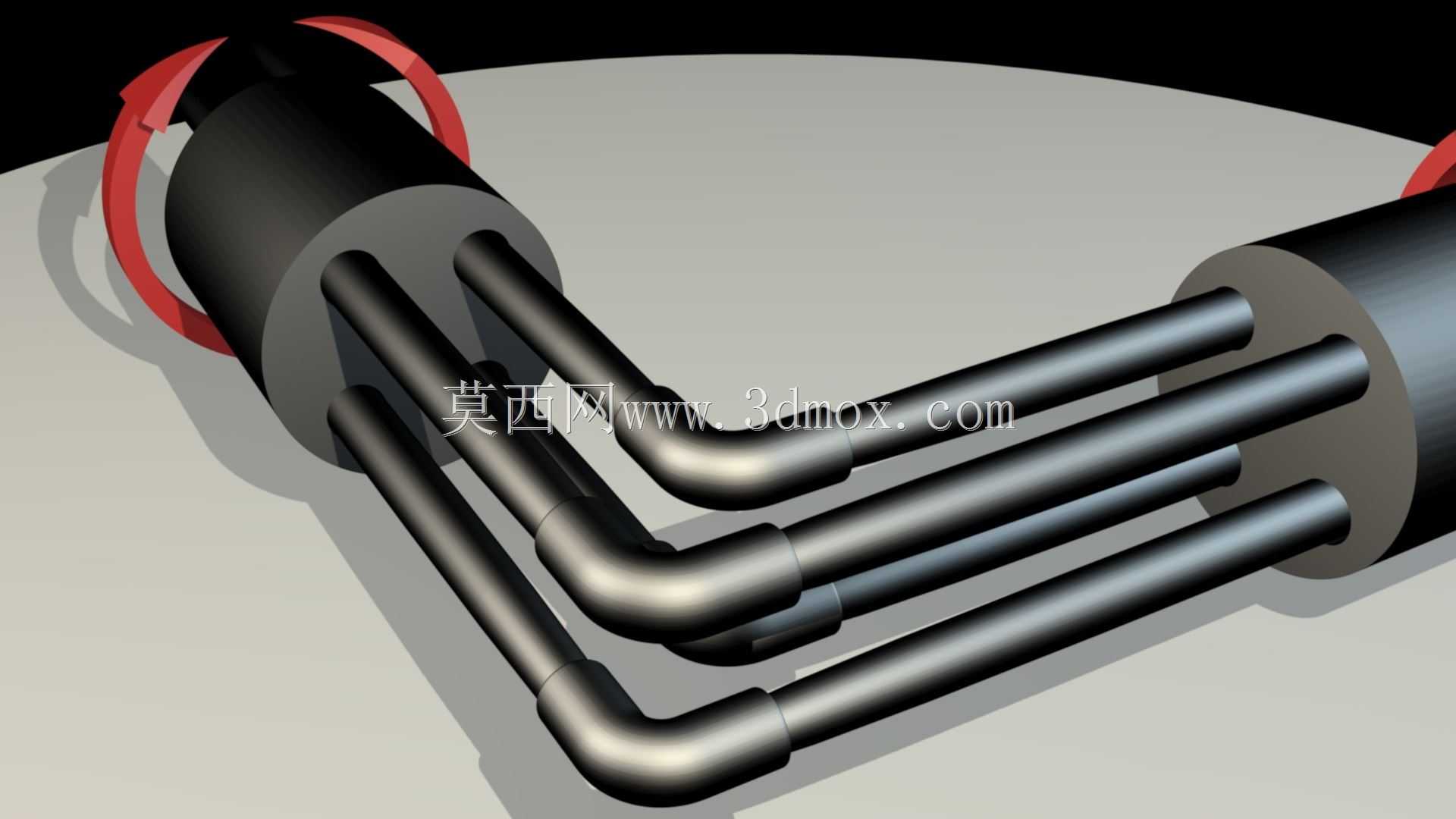

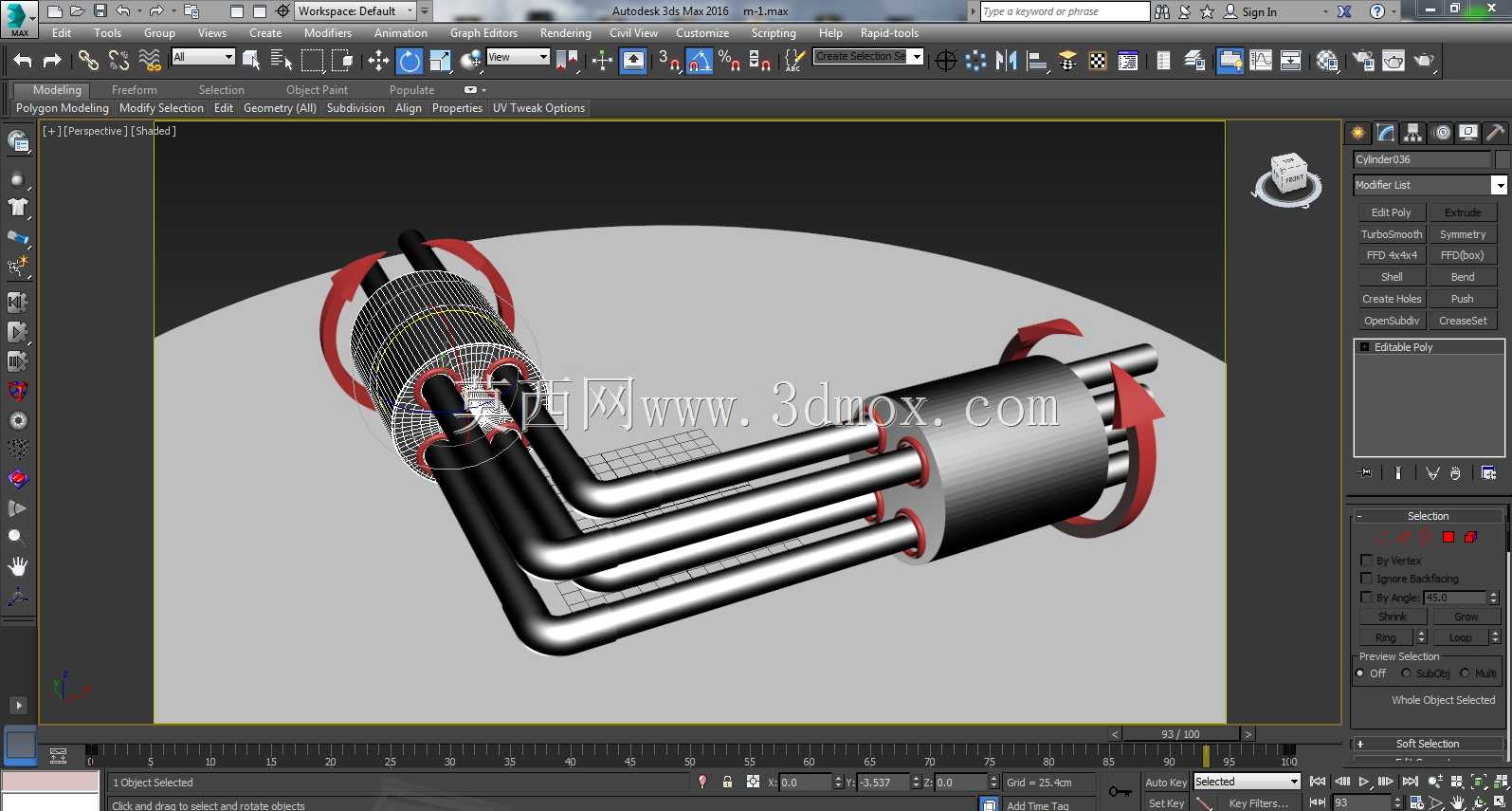

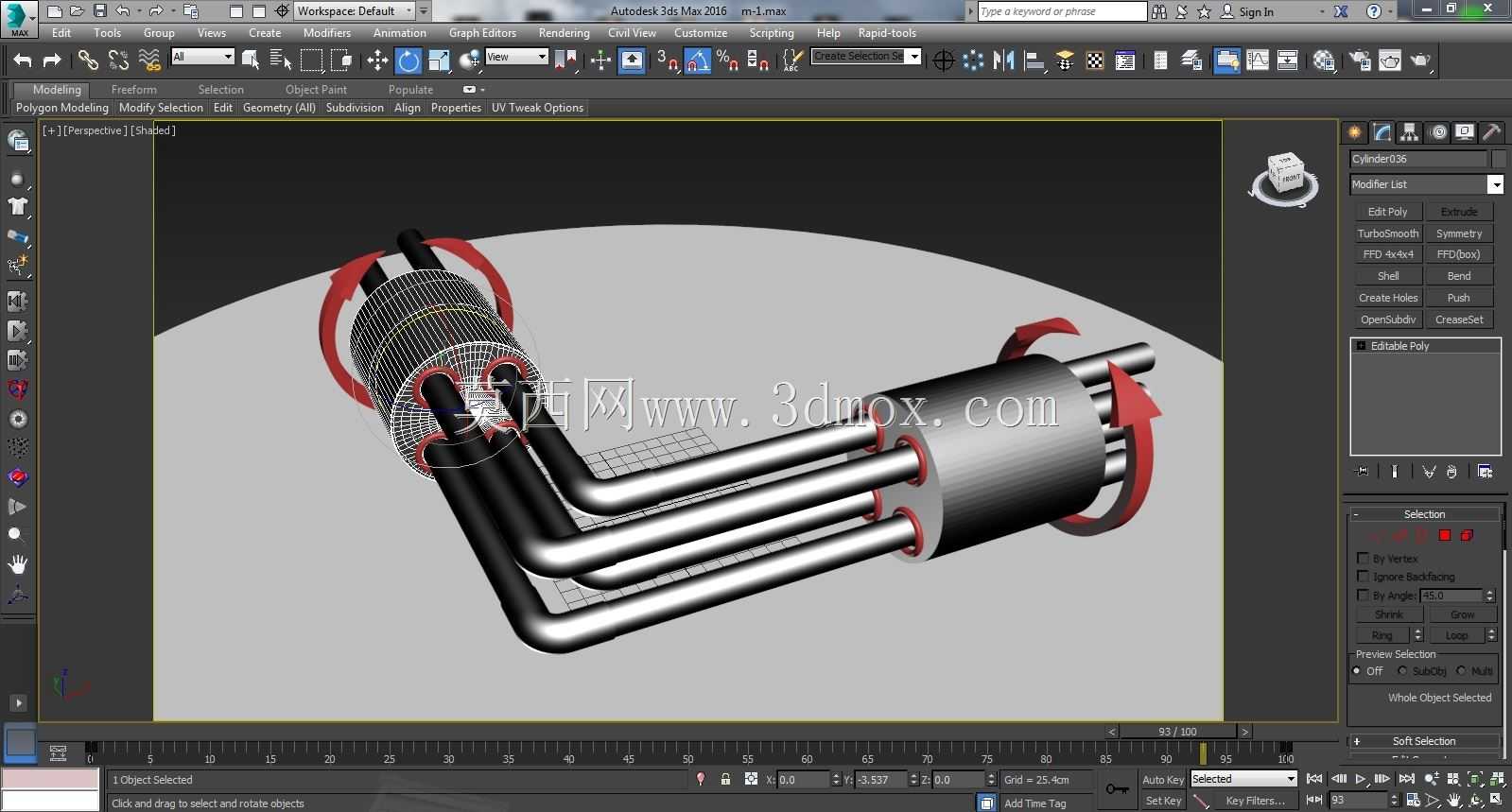

　　结构上两端的回转支撑座采用了对称式的密封设计，内置的滑动轴承配合导杆表面的硬铬镀层，能在多尘的生产车间环境下长期运行不需要频繁加注润滑脂，两端的红色限位缓冲圈是经过反复调试确定的安装位置，刚好对应机构两个极限工位的硬限位位置，缓冲圈采用丁腈橡胶材质，硬度控制在邵氏70度，既能吸收运动到端点时的冲击，也不会因为材质过软导致定位精度偏差超过0.2mm。设计过程中没有采用常规的齿轮啮合传动来实现转角运动，而是利用导杆和回转座之间的花键配合，将直线运动和回转运动集成在同一组构件上，动力输入端只需要配置一个单行程的直线气缸或者伺服电缸，就能完成“伸出-回转90度-缩回-复位”的完整动作循环，相比传统的两个动力源配合的结构，减少了一个驱动单元的成本，也降低了电气控制的逻辑复杂度，只需要三个磁性开关就能完成全行程的位置检测。

　　从安装边界来看，这套机构的整体横向安装尺寸控制在320mm以内，回转中心距离安装基面的高度为110mm，两端的固定座预留了四个M6的安装沉孔，可直接固定在铝型材机架的标准T型槽上，不需要额外加工转接板。机构的运动包络范围经过三维软件的动态干涉检查，在整个动作循环中，构件距离周边最小安全间隙保持在15mm以上，适配市面上多数标准流水线的工位间距。在负载能力设计上，单组机构可承载最大1.2kg的工件重量，导杆的直径选用16mm的标准规格，兼顾了刚性和整体重量，运动过程中导杆的最大挠度不超过0.05mm，保证末端执行器的定位重复精度稳定在±0.15mm以内，满足多数中小工件的转移装配精度要求。

　　实际投产使用时，这套机构可根据不同的工位夹角需求，调整回转座内部的限位销位置，实现45度、60度、90度等不同转角的转移需求，不需要更换核心构件，只需要调整限位销的安装孔位即可，具备一定的通用适配性。两端的支撑座采用分体式装配结构，后期维护时不需要拆解整个管路组件，只需要拆开端盖就能更换内部的密封件和轴承，大幅缩短设备的停机维护时间。导杆的管路内部通径为6mm，可满足0.6MPa以内的压缩空气输送需求，也可穿入直径4mm以内的信号线缆，适配不同类型的末端执行元件，不管是夹爪、吸嘴还是小型推料机构，都能直接配套安装，不需要对主体结构做二次改造。
