三向通路电控流体流量调节装置结构

　　在气动自动化生产线、小型液压执行机构控制回路、实验室流体配比系统这类需要多通路流体通断与流量调节的场景中，这类三向结构的电控流量调节装置是回路里的核心执行元件，区别于普通两通电磁阀只能实现单路通断的局限，三向的通路设计可以在单阀件上完成进气-工作通路-排气的切换，或是两路不同压力流体的汇流/分流调节，大幅减少回路里的阀件安装数量，压缩管路布置的占用空间。从实际使用场景来看，这类阀件常被用在紧凑空间的气动夹具控制、小型气缸的往复动作驱动、医疗设备的气路切换单元里，因为安装空间受限，阀件本身的集成度直接决定了整套气路/液路单元的体积上限。

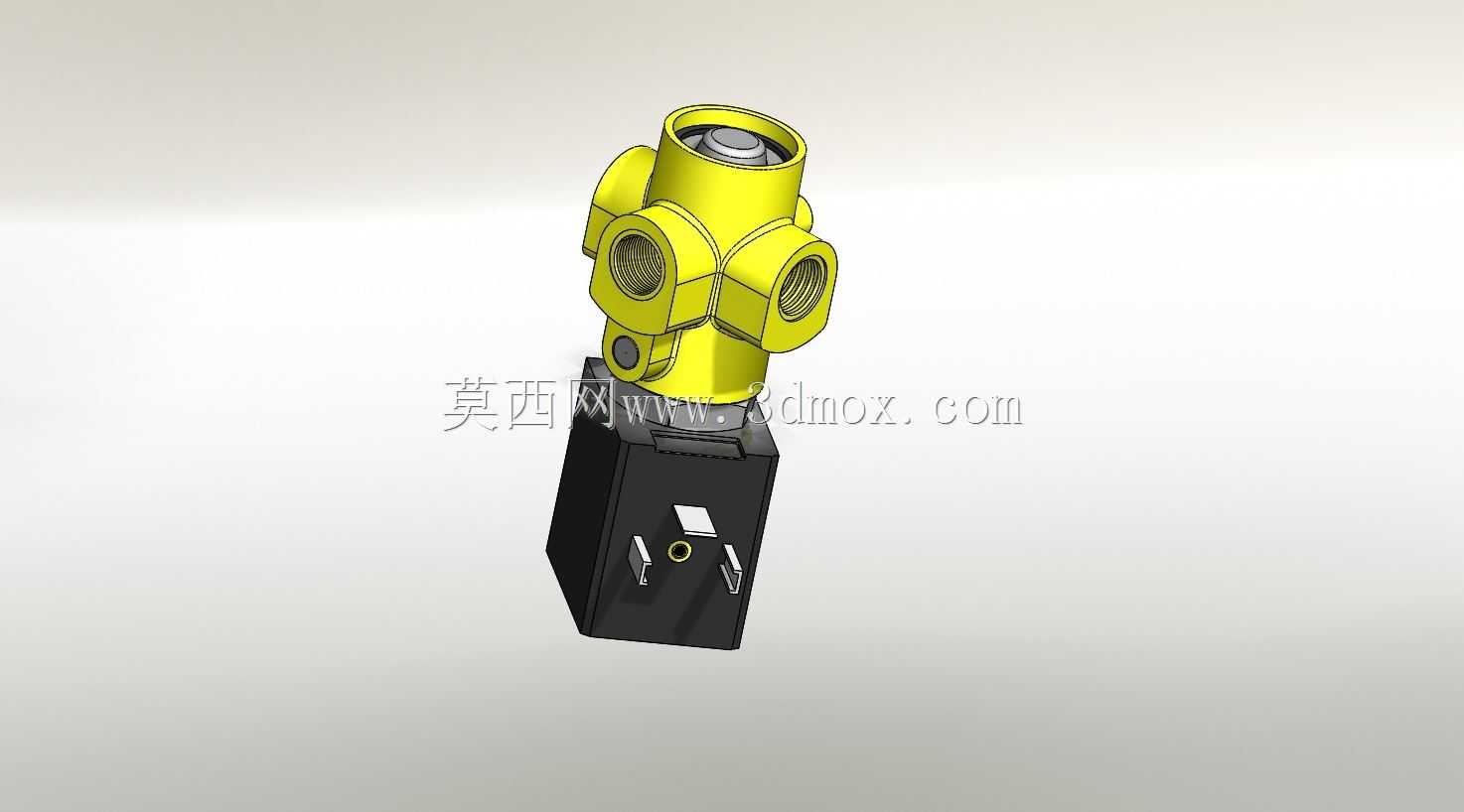

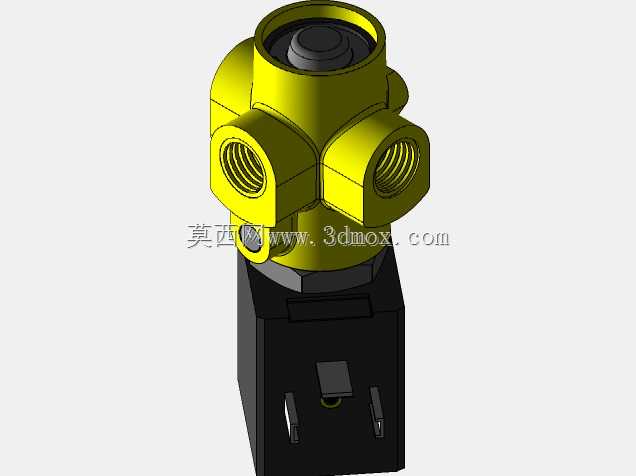

　　从功能特性上看，这款阀件采用电磁驱动的控制方式，下部黑色的电磁线圈模块通电后产生电磁吸力，带动内部的阀芯动作，切换上部黄色阀体部分的三个通路之间的连通关系，同时可以通过阀芯的开度控制实现流量的线性调节，不是单纯的通断开关。上部阀体的三个接口采用标准内螺纹设计，能够直接和市面上通用的气动硬管、软管接头匹配，不需要额外加工过渡接头，接口的朝向呈空间三向分布，分别对应垂直向上、水平两个垂直方向，管路连接时可以根据安装空间选择不同的接口作为进出端，管路弯折角度更小，能有效降低管路沿程压力损失。阀体上部还预留了手动调节的旋钮结构，在设备调试、电磁线圈断电的应急状态下，可以手动操作旋钮切换阀芯位置，实现通路的手动控制，避免设备停机排查时无法动作的问题。

　　设计思路上，这款阀件采用上下分体式的模块化结构，上部的流体通路阀体和下部的电磁驱动模块之间通过密封结构连接，两个模块可以单独拆分更换，当电磁线圈出现烧损故障时，不需要拆卸上部已经接好管路的阀体部分，直接拆下下部线圈模块更换即可，大幅降低后期维护的工作量和管路拆装的漏液漏气风险。阀体部分采用锻造黄铜材质的结构设计，一方面黄铜的切削加工性能好，能够保证内部流道的加工精度，降低流道表面粗糙度带来的流体阻力，另一方面黄铜的耐腐蚀性能够适配常规的压缩空气、低压液压油、中性流体的输送需求，不会轻易出现锈蚀卡滞阀芯的问题。下部的电磁线圈外壳采用工程塑料注塑成型，具备足够的绝缘性能，同时表面做了防滑的纹理设计，拆装线圈时不容易打滑，线圈的插脚采用标准的工业接插件规格，和设备上的控制线路可以直接插拔连接，不需要单独接线，装配效率更高。

　　从安装边界和外形尺寸来看，这款阀件的整体轮廓为上部多通路阀体加下部方形线圈的结构，下部线圈模块的横截面为正方形，安装时可以通过线圈侧面的安装孔直接固定在阀板或者设备安装面上，不需要额外的安装支架，安装孔的孔位符合常规电磁阀的通用安装尺寸，能够直接替换同规格的其他品牌三向电磁阀，互换性较强。上部阀体的三个接口的中心轴线处于相互垂直的三个方向，安装时需要预留出三个方向的管路连接空间，尤其是垂直向上的接口上方需要预留至少接头长度加管路弯曲半径的操作空间，避免管路安装时出现别劲的情况，导致接口密封失效。阀件整体的重量集中在下部的线圈部分，安装时的固定重心偏下，竖直安装时的稳定性更好，不建议水平倒装，避免长期使用后阀芯因为自重出现卡滞，影响动作可靠性。内部流道的设计采用平滑过渡的转角结构，没有直角突变的流道截面，流体通过时的紊流更少，工作时的噪音更低，同时也能减少流体杂质在流道转角处的沉积，降低阀芯卡滞的概率。在实际选型匹配时，需要根据回路的工作压力、流体介质类型选择对应的密封件材质，这款阀件的默认密封配置适配常规压缩空气和低压矿物油，如果是输送腐蚀性流体则需要更换对应的氟橡胶密封件，同时要注意线圈的供电电压和设备控制回路的电压匹配，避免电压不匹配导致线圈烧损或者吸力不足无法带动阀芯动作。
