涡轮顶部装载燃料用喷油器环结构设计

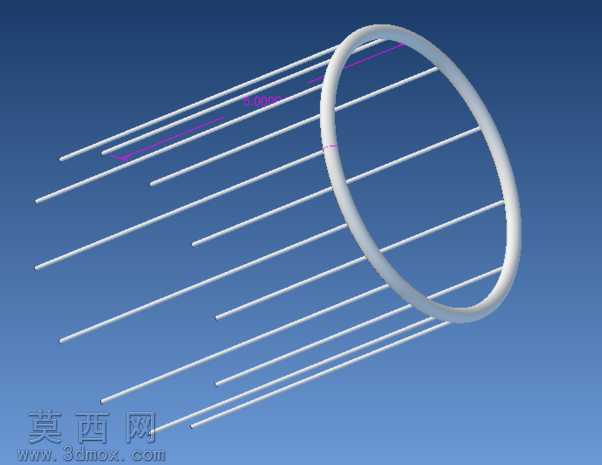

本作品为适配涡轮顶部进料工况设计的喷油器环三维结构，建模阶段采用Alibre Design完成全参数化特征构建，首先以基准平面绘制环形主体的截面轮廓，通过旋转凸台命令生成等壁厚的环形基体，严格控制环体内径、外径与轴向厚度的尺寸公差，保证环体可与涡轮顶部的安装位精准适配。后续在环体周向均匀排布多组燃料喷杆安装位，每根喷杆均采用拉伸凸台命令生成等径直杆结构，通过圆周阵列命令保证所有喷杆的轴线均指向环体中心轴线方向，确保燃料喷射时可形成均匀的锥形覆盖范围，匹配涡轮顶部装载燃料的进料需求。材质设置阶段，环形主体选用耐高温合金钢材材质，赋予金属哑光银白的基础材质属性，调整粗糙度参数模拟机加工后的金属表面质感，喷杆部分采用与环体一致的金属材质，仅在喷口位置微调材质反光度，突出喷口的精密加工特征。渲染阶段采用渐变蓝色背景突出金属构件的轮廓，添加柔和的环境漫反射光与定向主光源，在环体曲面与喷杆圆柱面形成自然的明暗过渡，清晰展现环形构件的空间结构与喷杆的排布规律。设计思路上，摒弃传统涡轮侧后方装载燃料的结构形式，将喷油集成环布置在涡轮顶部位置，通过周向均匀分布的喷杆实现燃料的多点同步喷射，可有效提升燃料与进气的混合均匀度，环形主体的一体化结构设计减少了分体装配带来的密封隐患，所有安装位均预留标准连接尺寸，可直接适配对应规格的喷油接头，整体结构无冗余特征，在保证结构强度的前提下尽可能控制构件重量，满足涡轮工况下的耐高温、抗振动使用要求，建模过程中所有特征均保留完整参数，可根据不同涡轮的尺寸需求快速调整环体直径、喷杆数量与喷射角度，具备较强的适配通用性。
