外卖机同步带传动机构剖面结构设计

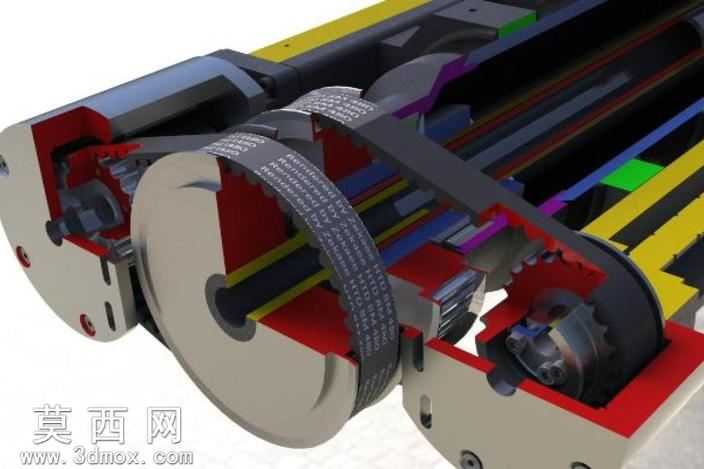

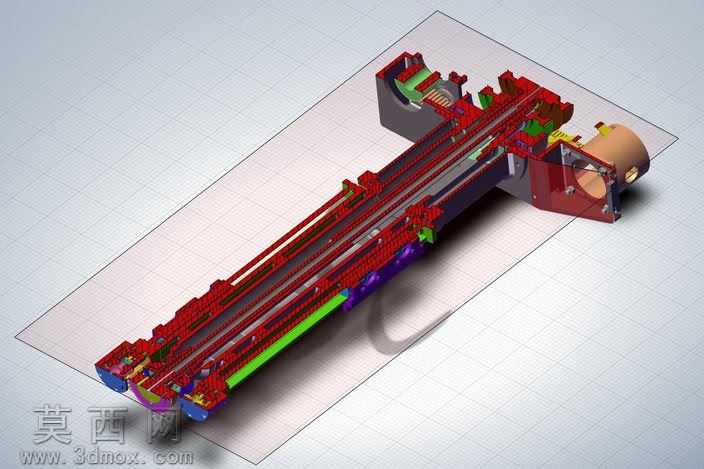

本作品为外卖机核心传动机构的三维剖面结构设计，采用SolidWorks完成全参数化建模，通过剖切展示的方式完整呈现设备内部的传动逻辑与装配关系。建模过程中严格遵循机械设计规范，对同步带、带轮、传动轴、轴承、机架等每一个零部件都进行了精准的尺寸定义与特征构建，同步带的齿形细节、带轮的键槽结构、轴承的装配位、机架的安装孔位均按照实际加工标准还原，保证各部件之间的装配约束完全符合机械传动的配合要求，不存在干涉错位问题。渲染阶段采用差异化材质配色方案区分不同功能的零部件：传动同步带采用深灰哑光橡胶材质还原真实带体质感，主动与从动带轮采用银灰色金属材质体现加工金属件的光洁度，传动轴、轴承等核心传动零件采用亮面金属材质突出精密加工属性，剖切后的机架壳体采用米白色哑光工程塑料材质，内部的支撑、限位结构采用红、黄、绿、蓝等高对比度配色进行区分，让内部的传动路径、层级关系一目了然，无需拆解即可清晰观察到动力从主动轮输入，经同步带传递至从动轮，再带动后续执行组件的完整传动链路。设计过程中重点考量了外卖机设备的实际使用场景需求，针对传动稳定性、部件耐用性、装配便捷性进行了针对性优化：同步带传动结构本身具备传动比准确、传动效率高、维护成本低的特点，适配外卖机长周期稳定运行的使用要求；剖面化的结构呈现方式，既能够直观展示内部传动逻辑，方便设计阶段的结构校验与问题排查，也可用于后续的装配指导、运维说明以及技术展示。整体建模逻辑清晰，特征树层级规整，各零部件参数可编辑调整，能够直接用于后续的工程图导出、结构优化迭代以及虚拟装配验证，完整还原了外卖机传动模块的设计思路与结构细节，清晰展现了带传动机构在商用自助外卖设备中的实际应用形式。
