d25D28规格预装式锥台叠层密封圈

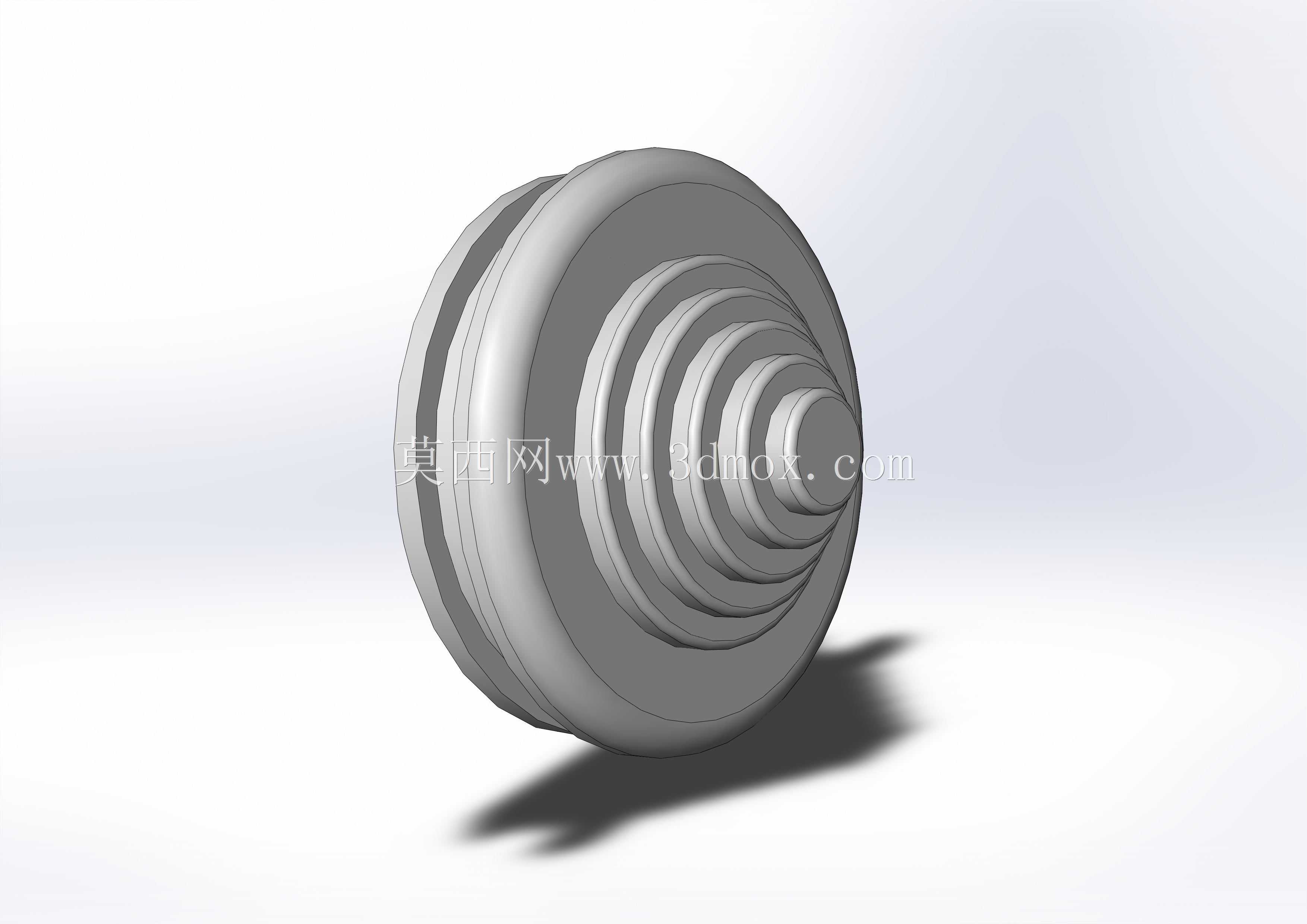

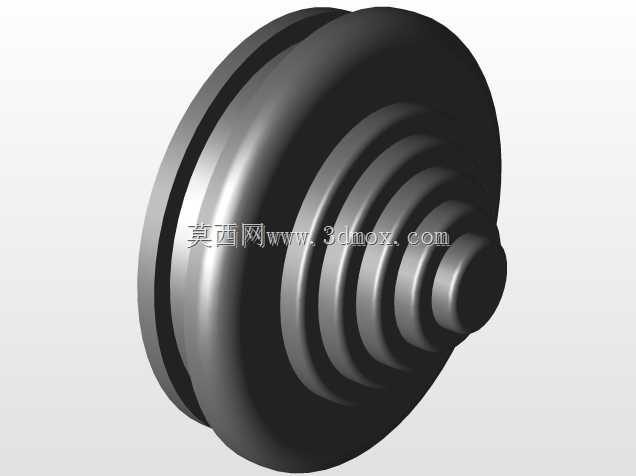

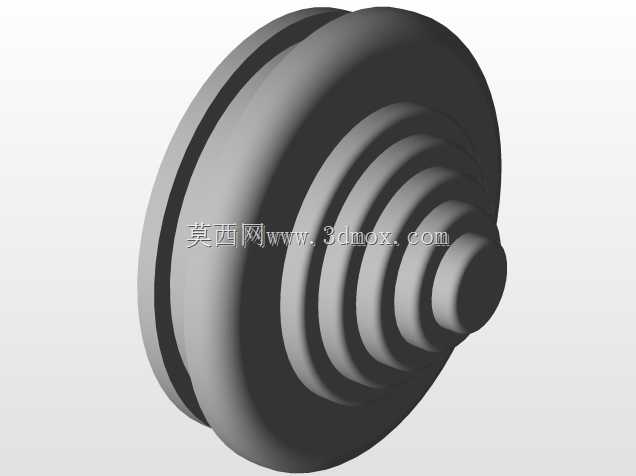

　　在液压阀组集成块的油路对接、小型气动执行元件的端盖密封、低压流体管路的快插接头装配场景中，这类带锥台叠层结构的预装式密封圈，往往承担着比普通平垫圈更复杂的密封适配需求。不同于常规O型圈依赖均匀压缩量实现密封的逻辑，这款密封圈的设计从安装初始阶段就做了适配性优化：主体采用阶梯式锥台叠层造型，从最小端直径25毫米到最大安装端直径28毫米的尺寸过渡，完全匹配小通径管路插接时的导向需求，安装时无需额外工装导向，顺着锥面即可将密封件推至安装槽位，能有效避免普通平密封圈安装时容易出现的卷边、错位、剪切破损问题。

　　从结构设计逻辑来看，每一层叠层的凸缘都对应一个密封承压面，当介质压力从内侧作用时，各层叠缘会在压力作用下微微胀开，紧贴安装孔的内壁与对接件的外壁，压力越高密封贴合度越好，这种自紧式密封逻辑不需要依赖过大的安装预紧力，能降低对接件的端面压紧载荷需求，尤其适合铝合金、工程塑料这类强度不高的轻量化阀体、接头材质，避免过大压紧力导致的零件变形、螺纹滑牙问题。叠层之间的退刀槽式凹陷结构，还能留存少量润滑脂，在设备长期静置后首次动作时，避免密封件与配合面干摩擦导致的磨损，延长密封件的实际使用寿命。

　　尺寸边界的控制上，这款密封圈的轴向安装高度做了严格的适配，最大外径28毫米的安装基准边，刚好对应常规1寸以内小通径接头的密封槽宽度，内侧最小25毫米的通径，不会对管路通流能力造成额外节流损失，不会在密封位置产生多余的流阻，这一点在气动控制回路、低压润滑回路中尤为重要——很多普通厚壁密封圈安装后会挤占通流截面，导致回路压降过大、执行元件动作响应滞后，而这款密封圈的内孔尺寸与对接管路内径基本齐平，能保证流道的顺畅性。

　　实际选型使用时需要注意，这类叠层结构的密封圈更适合静密封场景，比如固定阀块的对接面、快插接头的内置密封、传感器安装座的端面密封，不适合做往复运动的活塞杆密封，因为叠层的台阶结构在往复摩擦下容易出现局部磨损，导致密封失效。安装时要提前清理安装槽内的金属切屑、毛刺，避免尖锐棱角划伤叠层的密封唇边，虽然橡胶材质本身有一定的容差能力，但如果配合面的粗糙度超过Ra3.2，还是会在长期使用中出现微渗漏，尤其是在0.5MPa以上的气压工况下，配合面的加工质量会直接影响密封的有效寿命。

　　不同于需要现场裁切、选配的密封垫片，这种预装式密封圈可以在零部件装配前就预先卡装在接头的密封槽内，不会在转运、装配过程中脱落，能有效提升流水线装配的效率，减少装配工位的密封件选配、调整时间，在批量生产的小型气动元件、民用净水设备管路、小型液压泵站的阀组装配中，这类结构的密封件已经逐步替代传统的平垫片与O型圈组合密封方案，其容错率更高，对安装工人的操作熟练度要求更低，能大幅降低因为密封件安装不当导致的出厂试漏不合格率。从建模角度看，这类回转体密封件的建模核心是保证各层叠缘的圆角过渡，不能出现尖锐直角，否则不仅模具生产时容易出现缺胶问题，实际使用中应力集中的位置也容易在反复压力冲击下出现开裂，建模时每一层台阶的过渡圆角都要控制在0.2到0.3毫米之间，既保证密封唇边的贴合度，又避免应力集中带来的疲劳损坏。
