液压系统常用元件三维模型合集

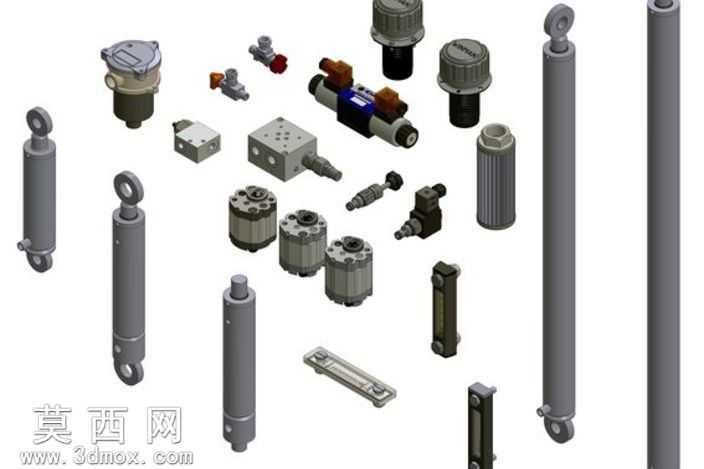

本套液压元件三维模型合集，覆盖液压系统中常见的动力、执行、控制、辅助类核心元件，所有模型均按照工业实际应用的标准参数进行1:1建模还原，可直接用于液压系统方案设计、设备装配模拟、教学演示等场景。建模过程中严格遵循机械设计规范，对每一类元件的结构细节都做了精准复刻：执行元件部分包含不同安装形式的液压缸，对缸筒、活塞杆、耳环铰轴、密封槽、进出油口的结构都做了完整呈现，可清晰展示液压能转换为直线机械能的工作结构；控制元件部分涵盖了不同通径的电磁换向阀、单向阀、溢流阀等阀类产品，对阀芯、阀体、电磁铁驱动端、安装定位面的细节都做了精细化处理，能直观体现阀类元件的油路控制逻辑；辅助元件部分包含空气滤清器、油路块、液位计、压力传感器接头、蓄能器配件等常用辅件，还原了辅件在液压系统中连接、过滤、检测的配套结构。模型在材质渲染上做了区分处理：金属承压部件采用哑光铸铁或钢材的质感表现，密封件采用橡胶材质的深色哑光效果，操作手柄、接头护帽等部件采用工程塑料的材质表现，不同部件的材质区分清晰，便于快速识别元件类型与结构组成。整套模型的装配逻辑完全匹配实际液压系统的安装要求，所有元件的安装接口尺寸、连接螺纹规格都符合通用液压行业标准，可直接导入装配环境完成液压站、液压驱动设备的整体布局设计，能够帮助设计人员快速完成方案验证，减少前期建模的重复工作量，也可作为液压传动相关教学的具象化演示素材，让学习者直观理解不同液压元件的外形特征与结构组成。
