透明多通法兰式流体管路连接构件

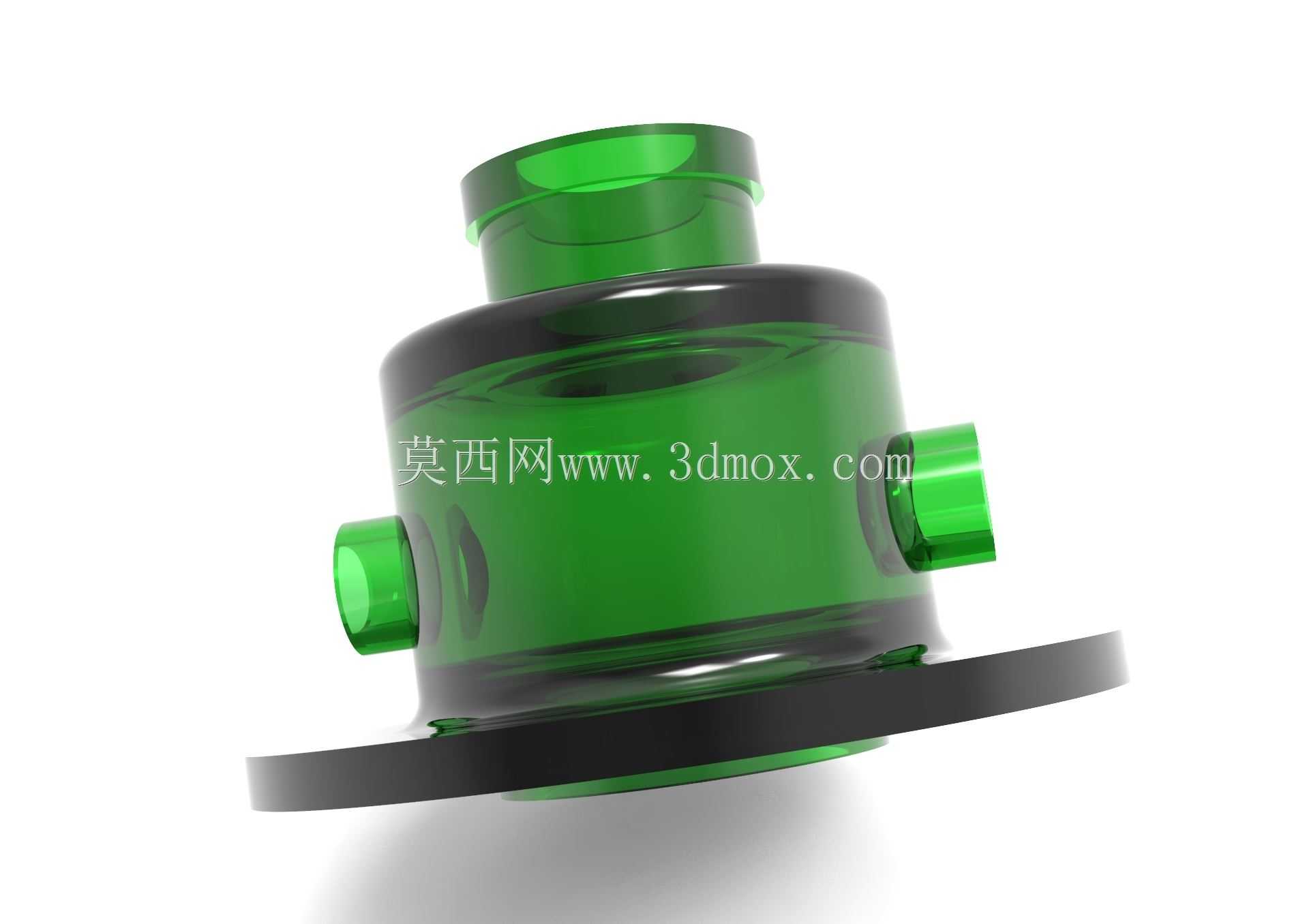

　　这款带法兰安装基座的多通流体连接构件，主要应用在中小流量流体输送系统的支路分流、介质观测与管路转接场景，常见于实验室流体试验台、小型化工配料管路、净水设备支路、医用流体输送装置等需要直观观察内部介质流动状态的工位。构件主体采用透明可视的承压壳体设计，日常运维中无需拆解管路即可直接观察内部介质的流动状态、是否存在气泡淤积、杂质沉积等问题，能大幅降低管路系统的日常巡检难度，减少不必要的拆管排查工作量。

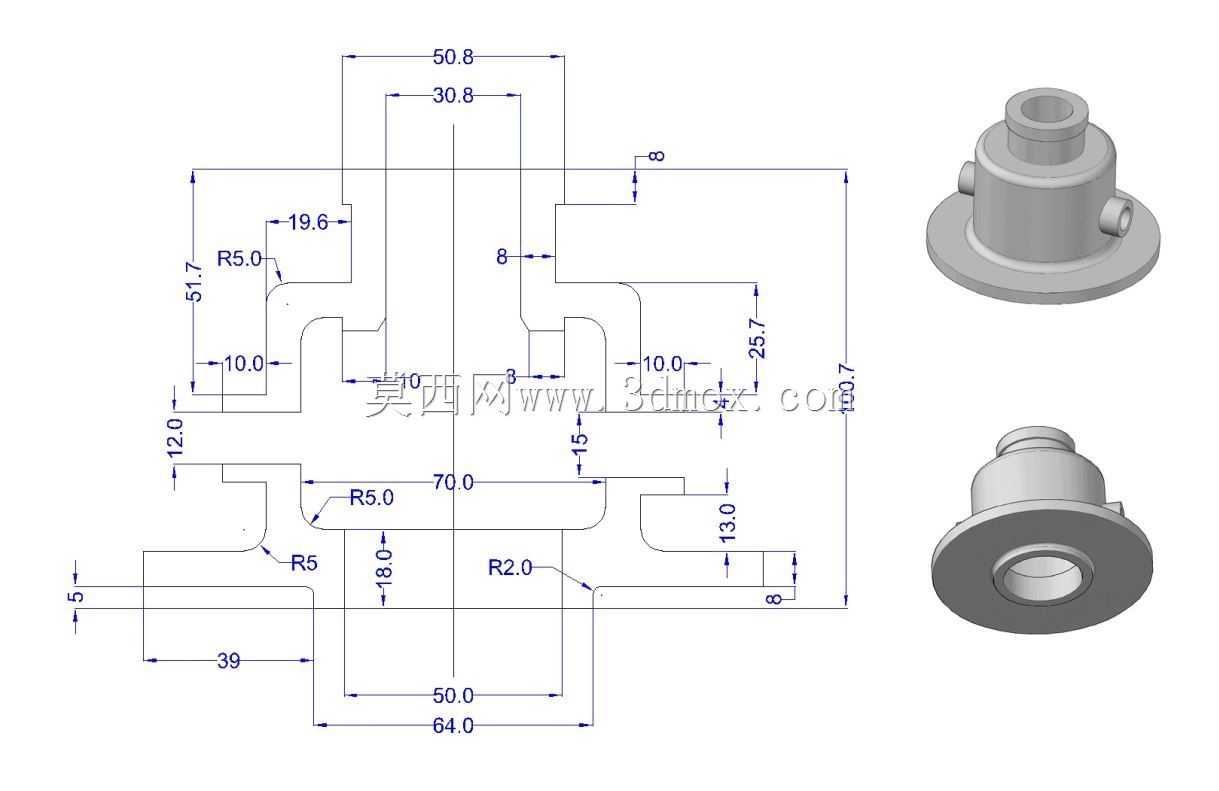

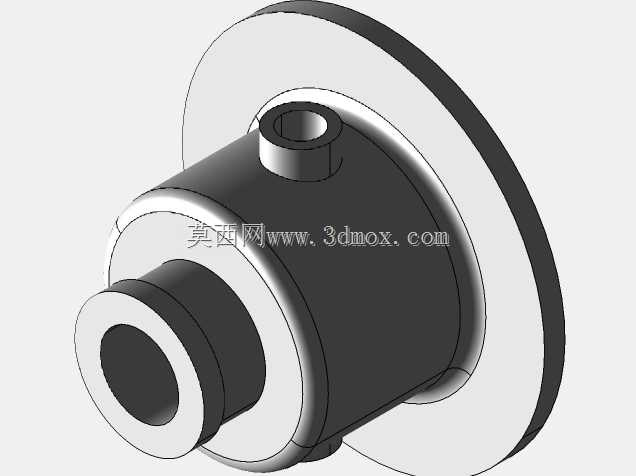

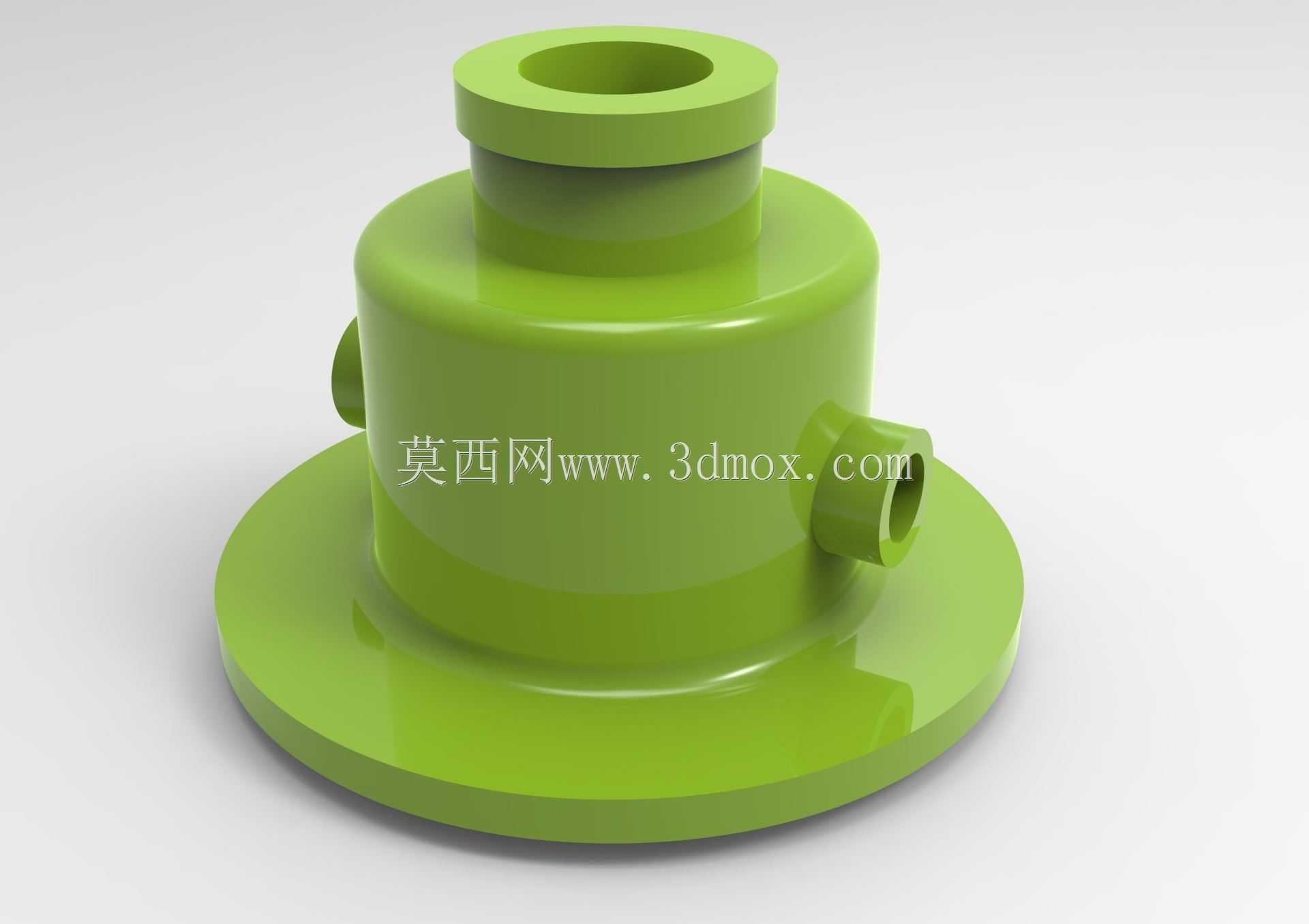

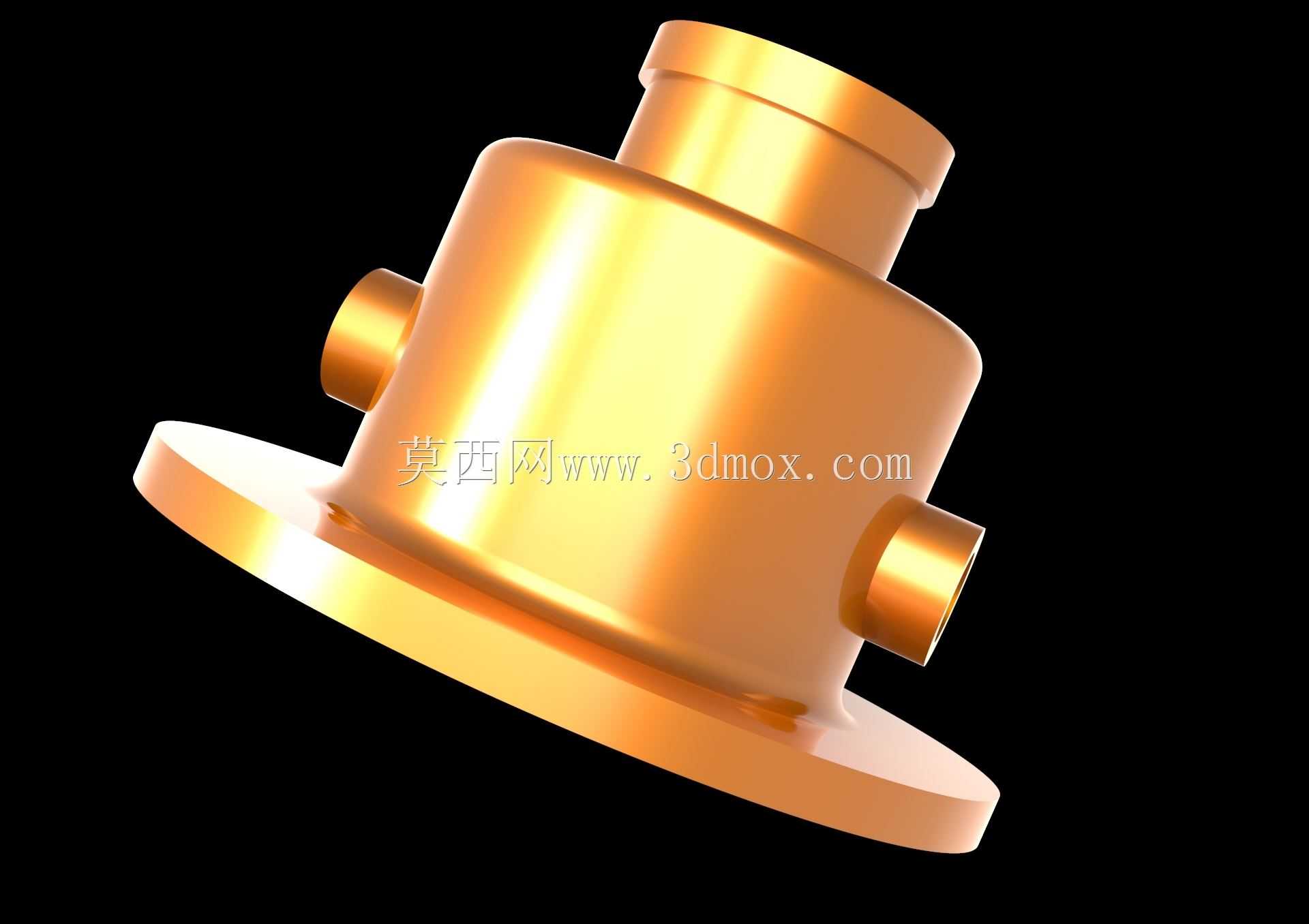

　　从结构设计逻辑来看，主体腔体采用回转体构型，底部集成一体式法兰安装盘，法兰盘上预留了均匀分布的安装孔位，安装时可通过螺栓将整个构件固定在设备面板、支架或者管路终端的对接法兰上，安装边界需要注意法兰盘的外径尺寸要匹配对接端的安装孔距，预留足够的螺栓操作空间，避免安装时工具无法伸入拧紧。主体腔体上方设置一个轴向主接口，两侧对称布置两个径向侧接口，三个接口均采用标准外圆插接结构，可适配快插接头、卡套接头或者粘接式管路连接，接口的外径尺寸按照常规流体管路的通用规格设计，能兼容多数同管径的软质、半硬质输送管路。

　　设计过程中针对透明壳体的承压特性做了结构强化，在壳体与法兰盘的衔接位置做了加厚过渡处理，避免安装应力或者流体水锤效应导致衔接位置开裂；接口根部也做了圆弧过渡，减少管路插接时的应力集中，同时提升接口与管路连接后的密封可靠性。壳体的壁厚经过校核，能满足常规低压流体输送的承压要求，透明材质的选型兼顾了透明度和耐介质腐蚀性能，可适配水、常规弱酸弱碱溶液、部分光学观测用流体介质的输送需求。

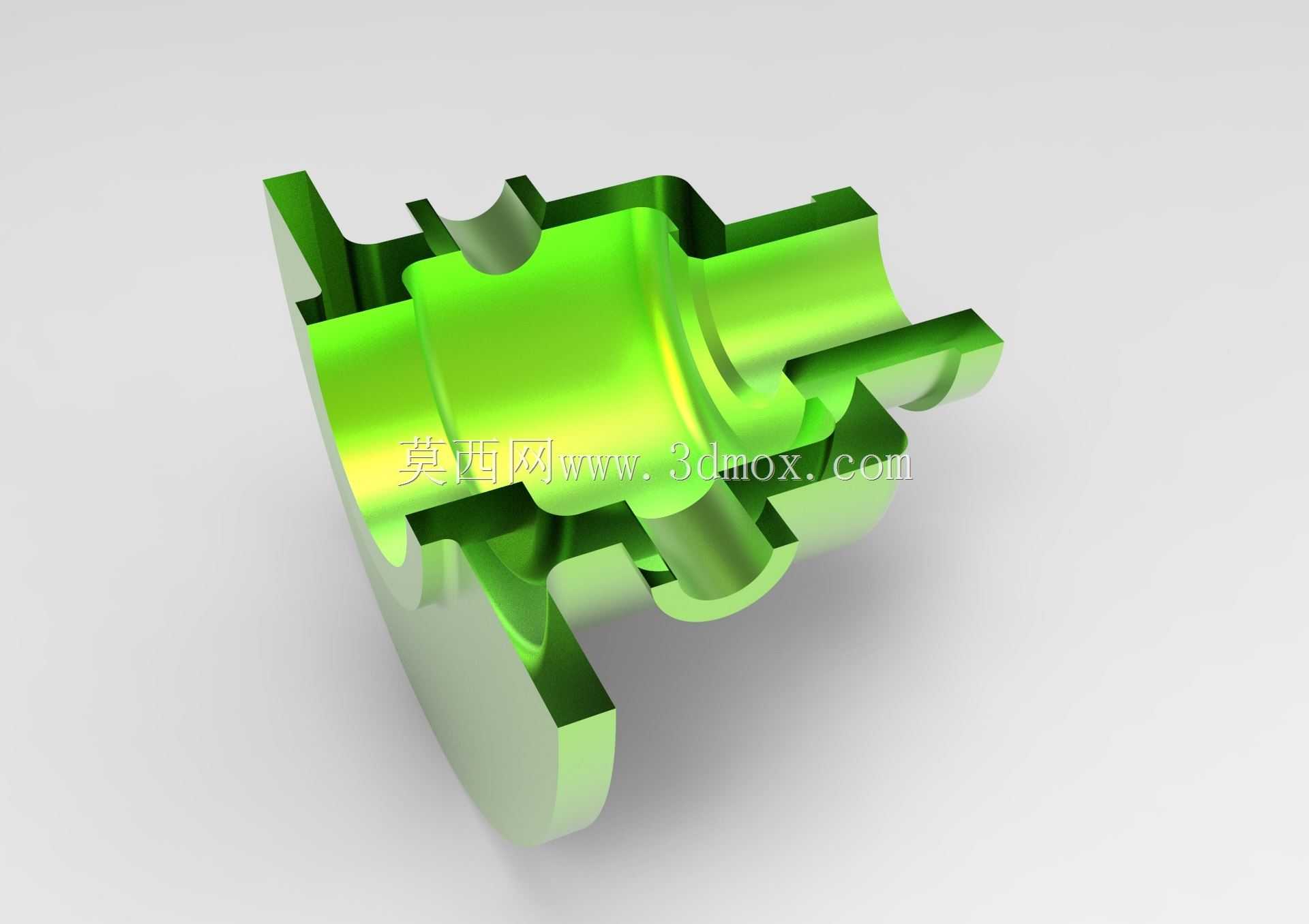

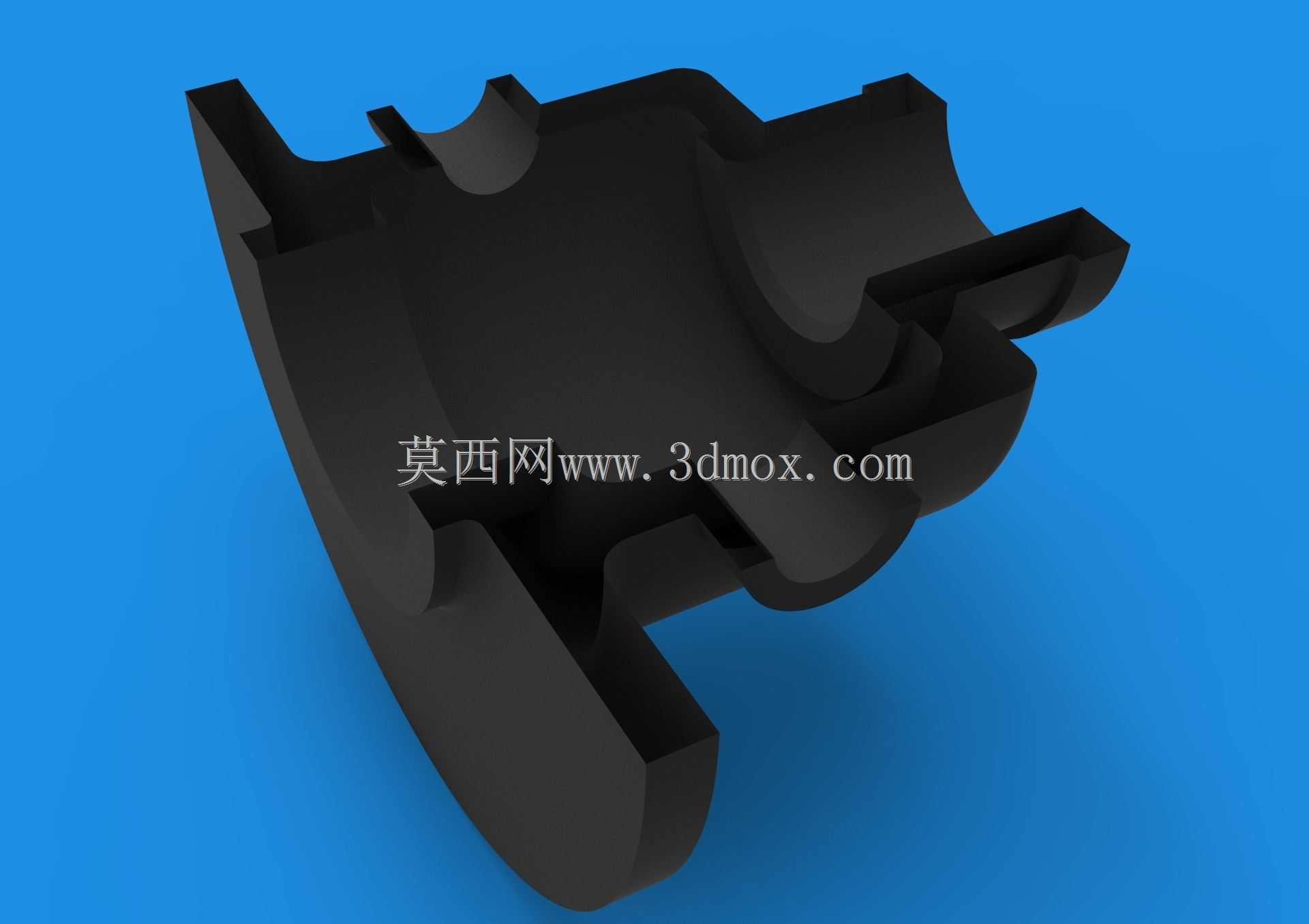

　　在实际管路布局中，这类多通构件可以实现单路输入、双路输出的分流功能，也可作为两路介质汇入主路的合流部件使用，法兰式的固定结构相比普通插接式多通接头，稳定性更强，不会因为管路拉扯、设备振动导致接头移位或者脱落，尤其适合有一定振动的设备配套管路使用。建模过程中严格遵循了流体构件的流道设计原则，内部流道交汇处做了圆弧导流处理，减少介质流动时的湍流和阻力损失，避免直角交汇导致的介质冲击、噪音以及局部压降过大的问题。

　　需要注意的是，这类透明构件的安装扭矩需要控制在合理范围，法兰固定时螺栓要对角均匀拧紧，避免单侧受力过大导致法兰盘变形或者透明壳体开裂；外接管路时要保证管路插入深度符合要求，必要时搭配管箍或者密封胶提升密封性能，针对有温度要求的输送场景，要确认壳体材质的耐温范围匹配介质温度，避免高温导致材质变形、透明度下降或者密封失效。日常维护时可直接通过透明壳体观察内部结垢、杂质堆积情况，需要清洗时可拆开两端连接管路，直接对内部流道进行冲洗，无需额外拆解构件本身，维护便捷性优于金属材质的同类多通部件。
