工业传动用立式皮带轮支撑固定结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:492018
  • 工业传动用立式皮带轮支撑固定结构
  • 工业传动用立式皮带轮支撑固定结构
  • 工业传动用立式皮带轮支撑固定结构
  • 工业传动用立式皮带轮支撑固定结构
  • 工业传动用立式皮带轮支撑固定结构

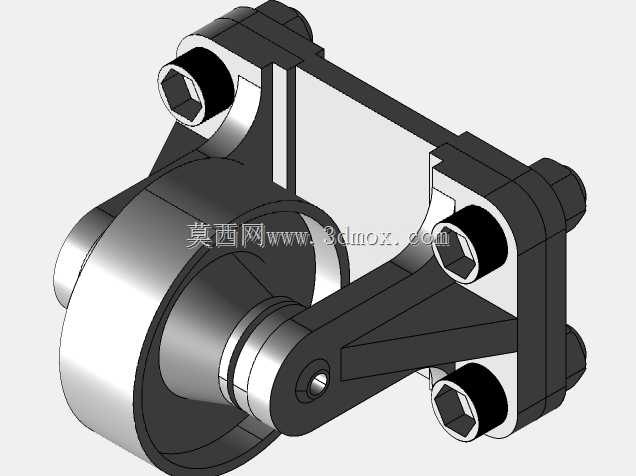

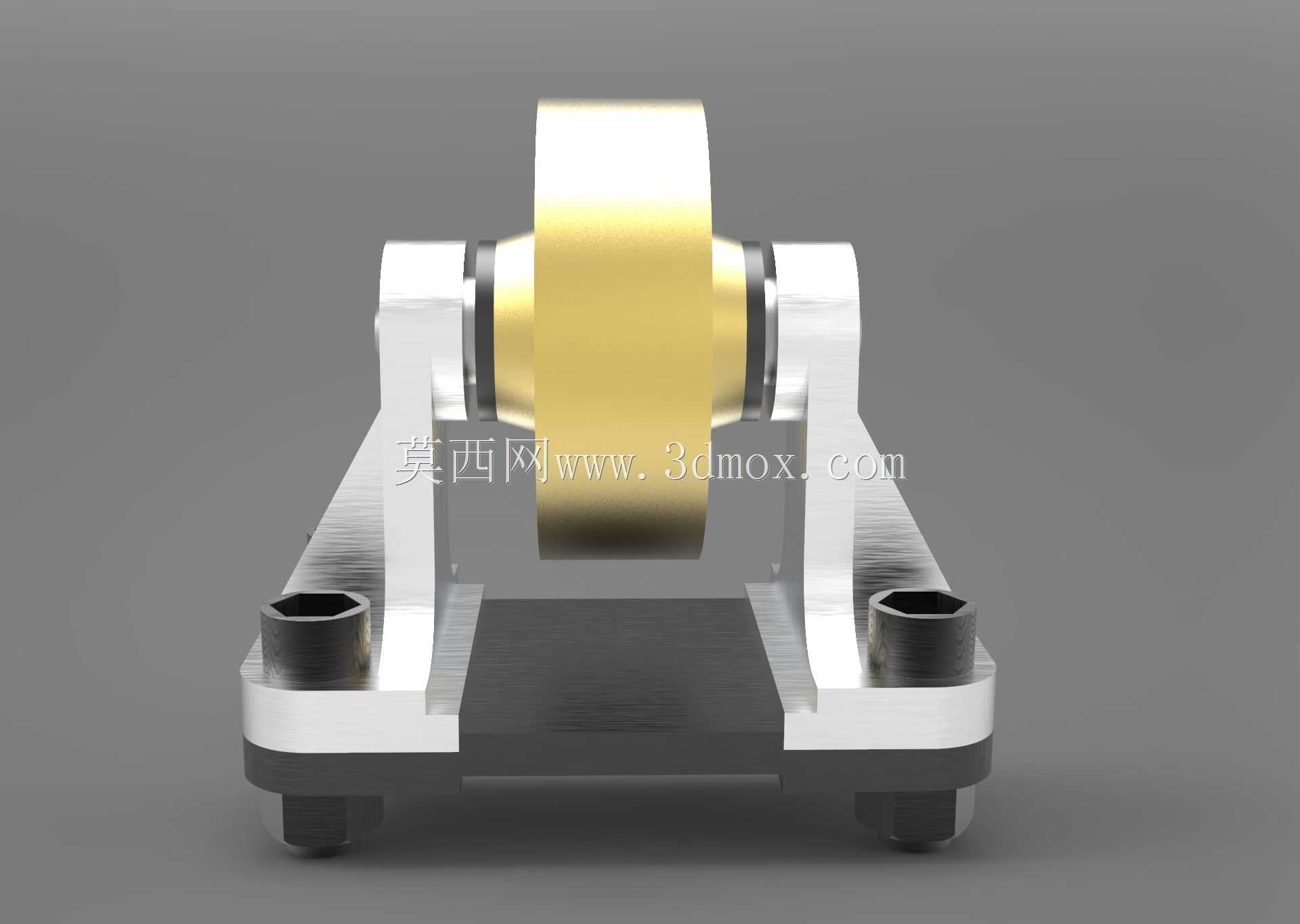

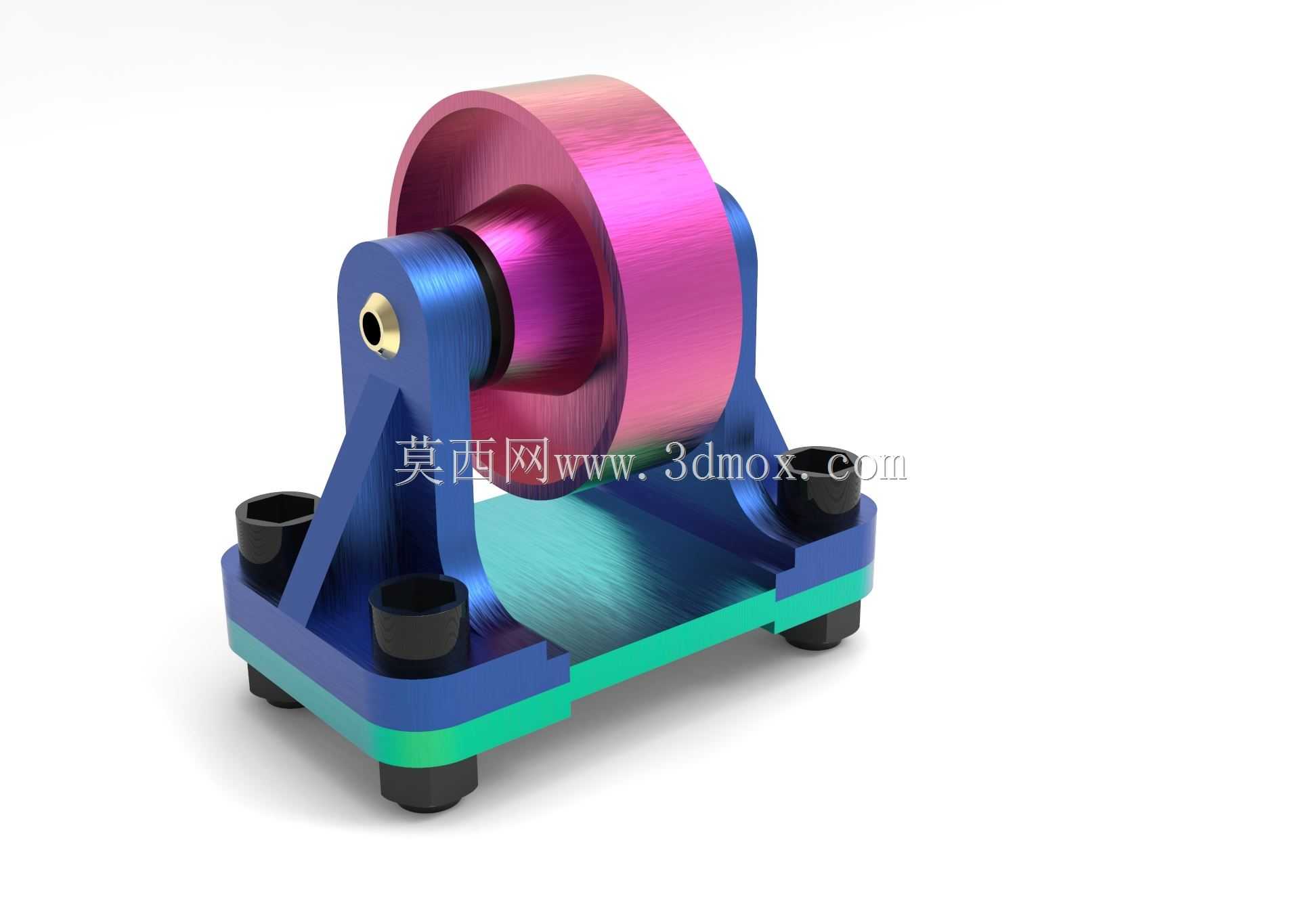

  在轻工输送、小型机床辅机、农业加工设备的动力传递环节,皮带轮支撑结构的刚性与安装适配性,直接决定了传动系统的运行稳定性与维护周期。这套支撑结构采用双侧立式支撑臂搭配一体式安装底板的构型,区别于传统单侧悬臂式皮带轮座,双侧支撑的设计能让皮带轮运转时的径向载荷均匀分配到两侧支撑臂上,避免单侧轴承受力过大导致的偏磨、轴系挠度超标问题,尤其适配V带、平带等中低速重载传动场景,可承载单根皮带150N至800N的张紧拉力,适配功率范围0.75kW至7.5kW的动力输入输出端。

  从结构设计逻辑来看,支撑臂采用三角加强筋构型,在支撑臂与底板的连接位置做了变厚度过渡处理,既避免直角连接处的应力集中问题,也在不额外增加整体重量的前提下提升了支撑臂的抗弯曲刚度,经受力仿真验证,在额定张紧力作用下,支撑臂顶端的轴孔位置形变量不超过0.02mm,能保证皮带轮运转时的端面跳动量控制在0.1mm以内,有效降低皮带运转时的抖动、跑偏、异常磨损问题。轴孔位置嵌入了铜质衬套,衬套与支撑臂采用过盈配合装配,衬套内孔与轮轴采用间隙配合,既可以减少轮轴转动时对支撑臂本体的磨损,后期维护时也仅需更换衬套即可完成磨损修复,无需整体更换支撑座,大幅降低设备运维成本。

  安装底板采用矩形平板构型,四个角位置设置了沉头安装孔,可适配M10至M12规格的内六角螺栓,安装孔的位置公差控制在±0.1mm以内,能直接适配现有多数设备的安装基面预留孔位,无需现场二次打孔调整。底板底面做了铣平处理,平面度公差不超过0.05mm,安装时能与设备基面完全贴合,避免因安装面不平整导致的支撑结构倾斜、轴系不对中问题。皮带轮的安装位位于两侧支撑臂的中间位置,轮体与两侧支撑臂之间预留了3mm至5mm的装配间隙,既可以避免轮体运转时与支撑臂发生剐蹭,也预留了皮带安装、张紧调整的操作空间,日常维护时无需拆卸整个支撑结构,即可完成皮带的更换与张紧度调整。

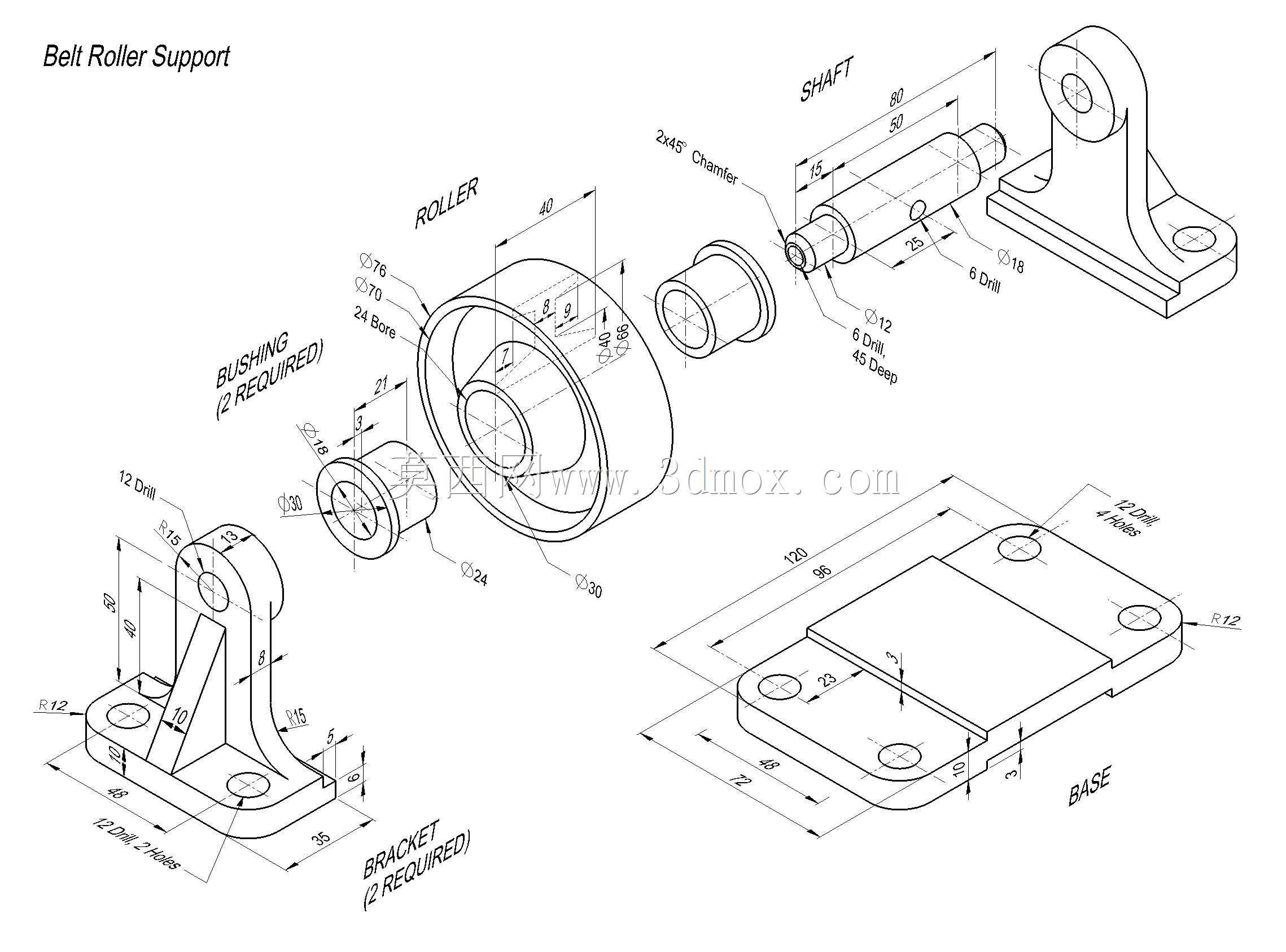

  在细节设计上,支撑结构的所有棱边都做了R2至R3的圆角倒钝处理,避免装配、维护过程中尖锐棱边划伤操作人员,也能减少热处理、表面处理环节的应力集中问题。轮体本身采用辐板式构型,相比实心轮体减重40%左右,降低了运转时的转动惯量,设备启动、制动时的冲击载荷更小,轮槽的尺寸精度符合GB/T 13575.1的标准要求,与对应型号的传动皮带贴合度良好,动力传递效率可达95%以上。整个结构的安装边界尺寸控制较为紧凑,横向安装孔距为120mm,纵向总高度为110mm,轮体最大外径为80mm,可直接安装在设备内部的狭小空间内,不会与周边的管线、其他传动部件发生干涉,适配多数紧凑型设备的动力布局需求。

  实际应用场景中,这套支撑结构可直接用于小型皮带输送机的驱动端、粮食加工设备的动力传递端、小型台钻的主轴传动端、包装机械的送料机构传动端,安装时仅需将底板通过螺栓固定在设备的安装基面上,将轮轴穿入两侧支撑臂的衬套孔内,装配皮带后调整好张紧度即可投入使用,无需额外加工定制连接部件。结构本身的材质选用常规工程用铸铁与45号钢组合,支撑臂与底板采用铸铁一体铸造成型,具备良好的减震性能,能有效吸收皮带轮运转时产生的振动,降低设备整体运行噪音,轮轴采用45号钢调质处理,表面硬度达到HB220至HB250,具备足够的抗扭、抗弯强度,长期运行不易出现变形、断裂问题。
