多小人联动凸轮趣味机械玩具结构

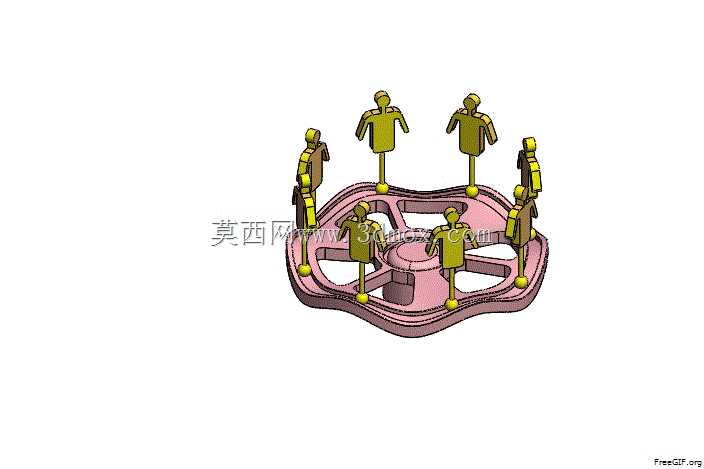

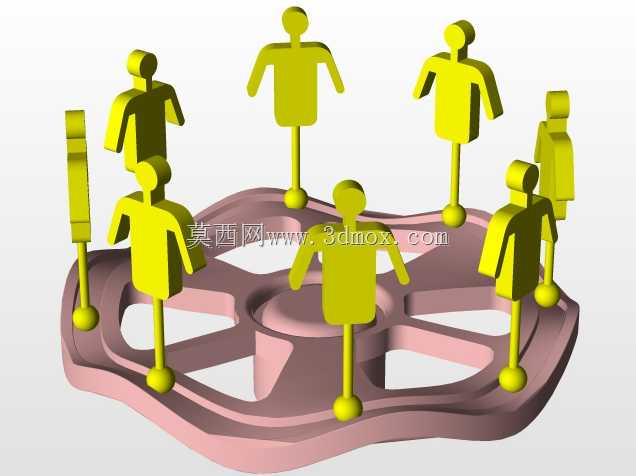

　　这款凸轮联动玩具的核心设计依托盘形凸轮的轮廓曲线驱动，六个小人造型的从动件沿周向均匀分布在花瓣形凸轮盘的边缘位置，每个小人底部都带有与凸轮轮廓贴合的球形接触端，能将凸轮的回转运动直接转化为小人沿竖直方向的往复升降动作，不同位置的小人随凸轮轮廓的高低差依次起落，形成连贯的环绕式动态效果。从实际应用场景来看，这类结构既可以作为机械原理教学的具象演示教具，帮助初学者直观理解凸轮机构的运动转化逻辑，也能作为桌面趣味摆件，通过手动拨动凸轮盘即可触发动态效果，不需要额外的动力输入，适配日常桌面陈设、青少年科创启蒙等多种场景。设计过程中优先考虑了运动的流畅性，凸轮轮廓曲线采用多段平滑过渡的圆弧拼接，避免从动件运动过程中出现卡滞或冲击，

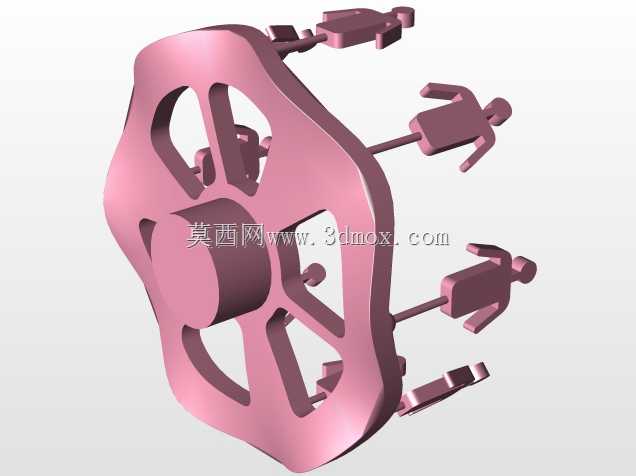

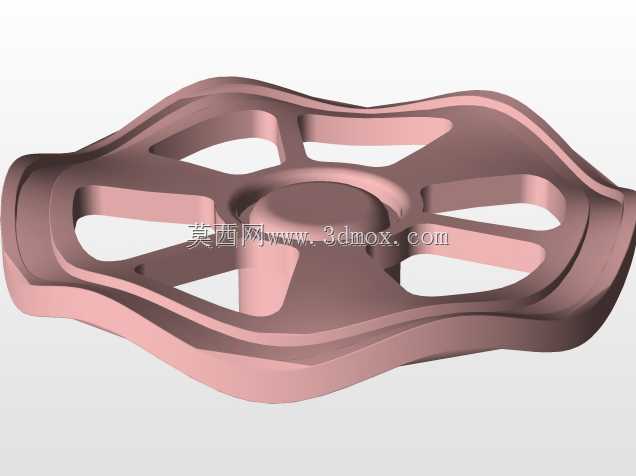

　　每个小人的接触端都做了球面倒角处理，减少与凸轮面的滑动摩擦，长期往复运动也不会出现明显的磨损卡顿。整体结构的安装边界以底部凸轮盘的外轮廓为最大尺寸，凸轮盘中心设置有带定位凸台的转轴孔，可直接适配直径6mm的标准转轴，不需要额外设计复杂的支撑结构，转轴孔与盘面的同轴度公差控制在0.1mm以内，保证转动过程中盘面不会出现偏摆，所有小人的导向槽都集成在凸轮盘上方的一体式支架上，导向槽与小人立柱的配合间隙控制在0.2mm，既保证小人升降时不会出现歪斜，也不会因为间隙过小出现运动卡滞。从功能特性上看，该结构没有冗余的传动零件，所有运动部件都集成在单块凸轮盘与配套的从动件上，装配时只需要将六个小人依次卡入对应导向槽，

　　再将凸轮盘与底座转轴配合即可完成组装，拆卸维护也十分便捷。设计时特意将凸轮轮廓的升程设置为15mm，保证小人的升降幅度足够明显，能直观呈现凸轮轮廓变化带来的运动差异，同时相邻两个小人的动作相位差为60度，转动凸轮盘时会形成类似小人依次环绕跳动的视觉效果，相比单从动件的凸轮结构更具趣味性。结构的受力路径也经过优化，小人升降过程中受到的竖直方向载荷直接通过底部接触端传递到凸轮盘盘面，再由凸轮盘中心的转轴传递到底座，不会出现偏载力矩，手动转动时的阻力很小，即使是低龄使用者也能轻松拨动。整个结构的外形没有尖锐棱角，所有外露边缘都做了R2以上的圆角处理，作为玩具使用时也能避免划伤风险，花瓣形的凸轮盘外缘既呼应了周向分布的从动件布局，也在视觉上弱化了机械结构的生硬感，小人造型采用简化的人形轮廓，不需要额外的装饰细节就能让动态效果更具辨识度。
