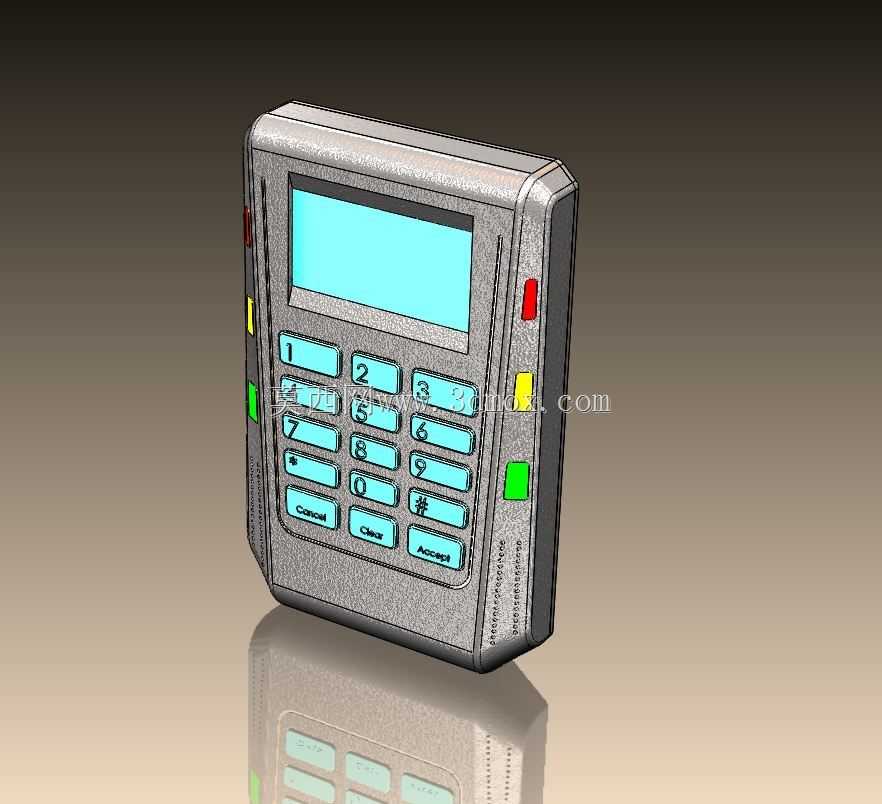

带按键显示屏的门禁读卡器壳体结构

　　日常在写字楼出入口、小区单元门、园区闸机、涉密办公区域的门禁点位上，这类带按键与显示屏的读卡终端是最常见的人机交互载体，本次呈现的结构设计聚焦终端的操作交互部分，未集成磁卡读卡模块的相关结构，给后续不同读卡方案的适配预留了充足的内部装载空间。从实际落地的场景需求出发，这类终端大多安装在距离地面1.2米至1.4米的墙面或者闸机立柱上，这个高度区间刚好匹配成年人站立时的视线与手部操作范围，因此壳体的外形轮廓做了圆角过渡处理，既避免安装使用过程中棱角磕碰造成的损伤，也能在批量注塑生产时减少应力集中带来的壳体变形问题。

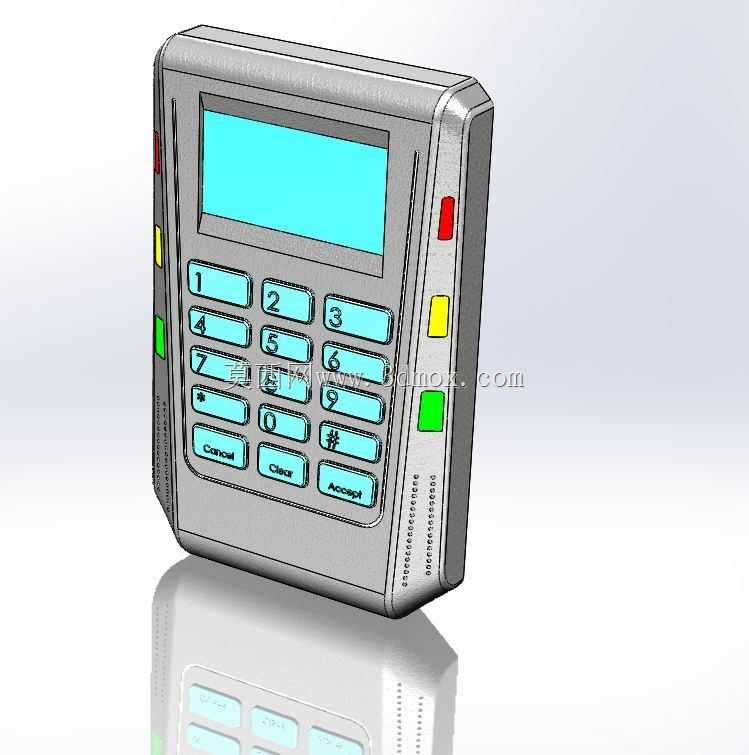

　　从功能布局来看，正面上方预留的LCD显示屏安装位，做了下沉式的台阶限位结构，屏幕装配时可以直接卡在台阶位上，不需要额外增加复杂的固定压片，屏幕周边的间隙可以通过泡棉胶填充，既能够阻挡户外场景下的灰尘、溅水进入壳体内部，也能缓冲日常按压按键时传递到屏幕的振动，避免屏幕受震出现显示异常。下方的按键区域采用了矩阵式排布，12个功能按键按照日常使用的操作逻辑排列，数字按键区遵循常规的电话按键布局，下方设置三个功能操作键，每个按键的键帽边缘都做了微凸的防滑处理，按键的触发行程设计在1.2mm到1.5mm之间，既不会因为行程过短造成误触，也不会因为行程过长导致操作反馈迟滞，适合门禁场景下快速输入密码、确认操作的使用需求。

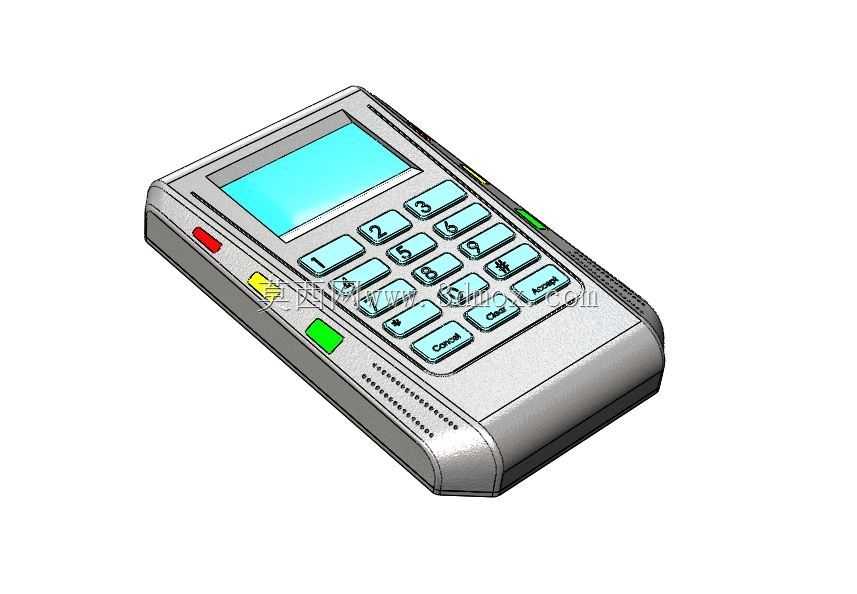

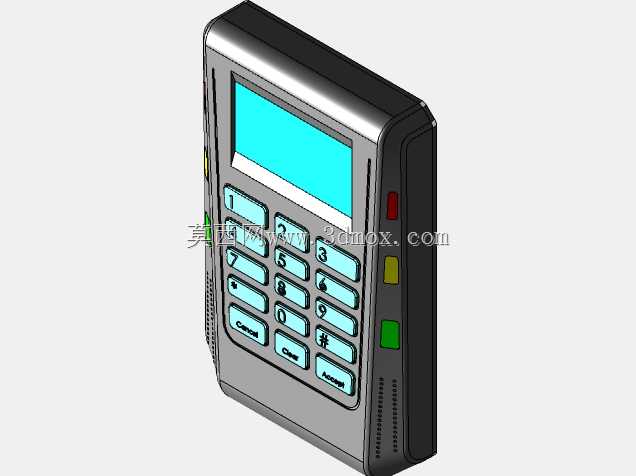

　　壳体侧面的多色指示灯开孔，按照功能区分做了竖向排布，不同颜色的指示灯对应不同的设备状态：红色对应设备异常或者验证失败，黄色对应待机等待状态，绿色对应验证通过允许通行，每个指示灯开孔都做了内凹的导光槽，不需要额外加装导光柱就能让光线均匀扩散，避免强光环境下指示灯状态看不清的问题。壳体的壁厚设计遵循注塑件的均匀壁厚原则，整体壁厚控制在2.2mm，螺丝柱位置做了局部加厚并添加了加强筋连接到壳体内壁，既保证螺丝锁附时的结构强度，也能避免注塑冷却过程中因为壁厚不均出现表面缩痕。

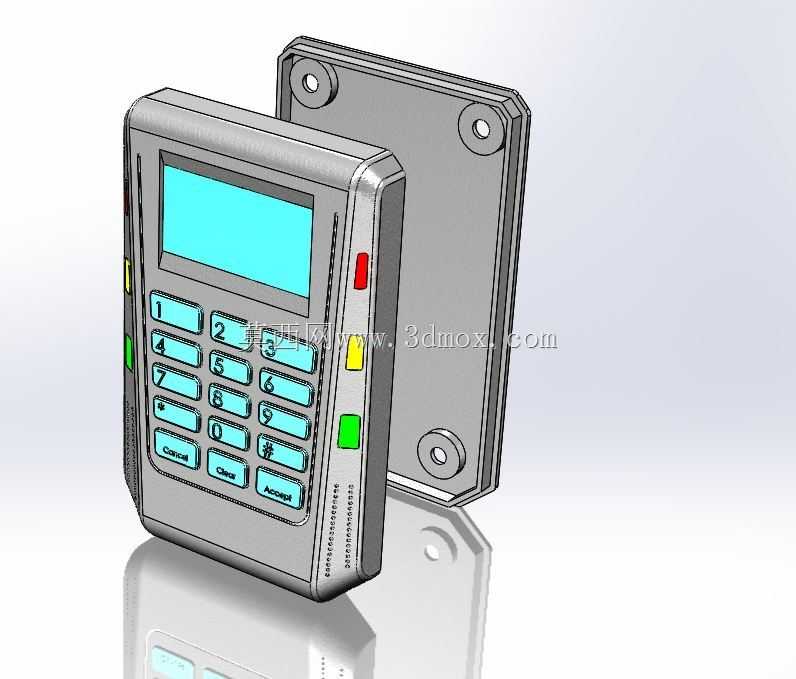

　　从安装边界来看，壳体背部设计了挂装式的卡扣结构，适配标准的86型底盒安装尺寸，同时预留了四个壁挂安装孔位，既可以在已经预埋86底盒的墙面上快速卡装，也能在没有预埋底盒的立柱、玻璃隔断上通过膨胀螺丝直接固定，安装孔位周边做了下沉的防水胶圈槽，安装时放置硅胶密封圈后，能够达到IP54的防护等级，满足半户外场景的使用需求。内部的空间布局上，显示屏与按键PCB板的安装位做了分层设计，上层固定按键与显示模组，下层预留了主控板、读卡模块、电源模块的安装空间，两层之间预留了3mm的走线间隙，方便不同功能模组之间的线束连接，同时在壳体的底部预留了走线孔，适配墙面暗装走线与明装穿管两种布线方式。

　　在结构细节的处理上，壳体的上下盖采用卡扣加螺丝的组合固定方式，周边均匀分布6个内扣卡扣，四个角位置设置M3的螺丝锁附柱，装配时先通过卡扣定位上下盖，再锁附螺丝，既提升装配效率，也能保证上下盖结合面的缝隙均匀，不会出现局部翘缝的问题。按键区域的周边做了高出按键表面0.5mm的围边，当有物体意外撞击按键区域时，围边会先承受冲击力，避免按键直接受撞损坏。考虑到不同使用场景的外观需求，壳体的外表面做了细晒纹处理，既不容易残留指纹和划痕，也不需要额外做表面喷涂处理，能够有效降低批量生产的成本。
