反向连杆等距联动机械结构设计

　　在轻工自动化生产线的工件定位工位、小型检测设备的同步夹持单元、以及教学演示用机械原理实验台架中，这类反向连杆等距联动结构有着非常广泛的适配场景。不同于常规同向传动的连杆组件，该结构核心功能是实现两个移动端的同步反向动作，且全程保持两个移动链接点的中心距恒定，不会因为行程变化出现间距偏移，这一特性刚好匹配需要双侧同步对中、等距开合的作业需求，比如薄型片状工件的居中定位、小型方形零件的双侧柔性夹持，都能依靠该结构的运动特性避免工件被推偏，保证定位基准始终处于两个移动端的对称中心位置。

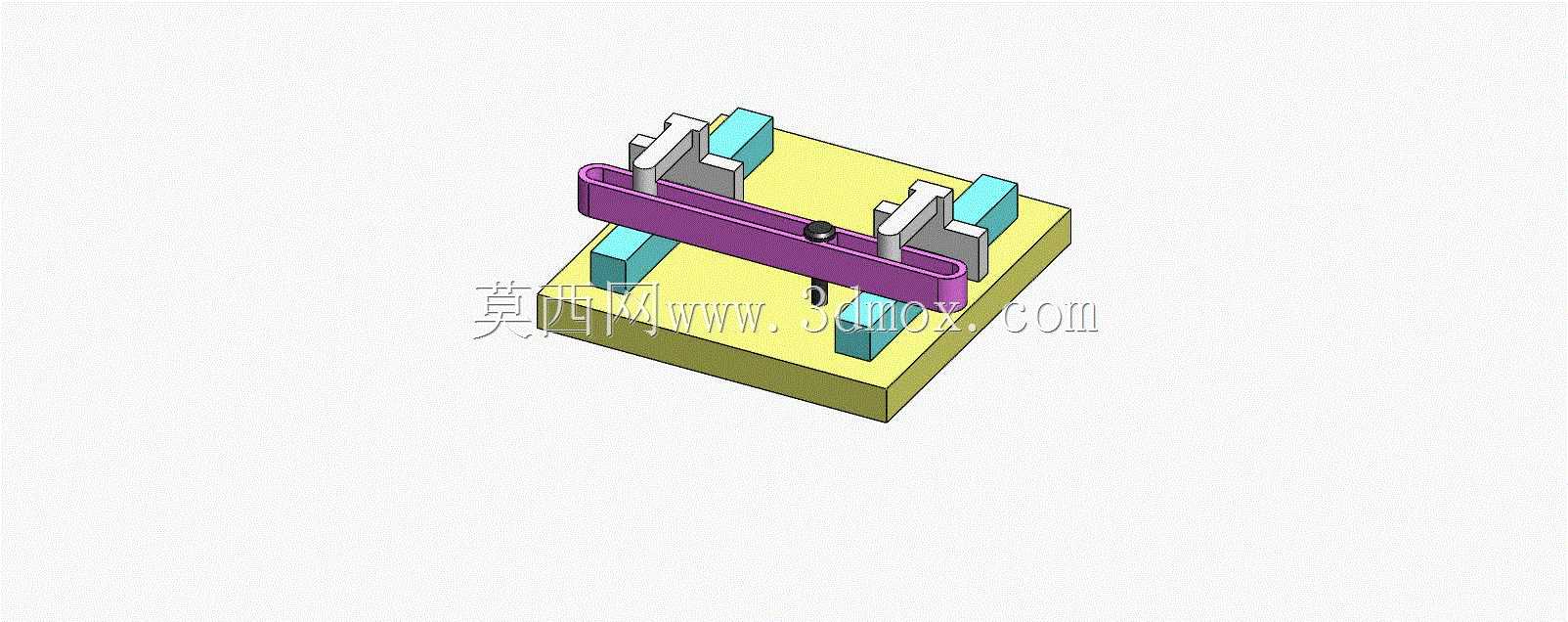

　　从结构组成来看，整套组件以一块矩形安装基板作为承载基础，基板上设置有两组平行的导向限位结构，分别对应两个移动端的滑移路径，导向结构采用凸台与滑块内嵌配合的形式，不需要额外加装线性导轨就能实现稳定的直线滑移，能有效降低整套机构的制造成本与装配复杂度。跨接在两个移动端之间的紫色长杆件是核心的反向传动连杆，连杆中部通过枢轴与安装基板上的固定支座连接，连杆两端分别通过铰接销与两个移动端的连接块相连，当其中一个移动端受外力驱动沿导向结构滑移时，会通过连杆的杠杆式摆动带动另一端的移动端做反向等距移动，由于铰接点到中部枢轴的距离完全相等，因此两个移动端的移动位移量始终保持一致，自然实现了两点间距恒定的运动特性。移动端上方设置的阶梯状挡块是直接与作业对象接触的执行端，挡块采用台阶式设计，可适配不同厚度规格的工件定位需求，接触端面做了平直度处理，避免与工件接触时出现点接触导致的压痕或者定位偏差。

　　设计这类结构时，首先要根据实际作业的行程需求确定连杆的有效长度，也就是两端铰接孔的中心距，这个尺寸直接决定了移动端的最大开合范围，需要保证在最大开合位置时，连杆不会与基板上的固定结构发生运动干涉，同时要校核铰接销的剪切强度，因为连杆传递的驱动力全部作用在铰接位置，若负载较大需要选用合金钢材质的铰接销并做表面淬火处理，提升耐磨性能。导向结构的配合间隙需要控制在0.02mm到0.05mm之间，间隙过大会导致移动端滑移时出现晃动，影响定位精度，间隙过小则会增大滑移阻力，甚至出现卡滞现象，在加工时导向凸台的侧面需要做磨削处理，保证平面度与平行度公差。安装边界方面，整套结构的基板采用方形布局，四个角位置预留有沉头安装孔，可直接通过螺栓固定在设备的安装平台上，不需要额外设计转接板，整体结构的垂直高度较低，属于薄型安装结构，不会占用过多的设备竖向空间，适合在空间紧凑的小型自动化设备中布置。

　　在实际应用中，这套结构可以通过多种方式驱动，既可以在其中一个移动端连接气缸、电磁铁等直线驱动元件，实现动力驱动下的自动开合，也可以加装手动拨杆实现手动调节式的定位作业，不需要复杂的控制系统就能实现可靠的同步动作，相比采用双驱动源配合同步阀或者同步控制器实现的等距对中结构，这套纯机械结构的可靠性更高，维护成本更低，不会因为电控系统故障出现动作不同步的问题，在一些对可靠性要求较高、作业环境存在电磁干扰的工位中，这种纯机械联动的结构有着电控方案无法替代的优势。结构中的所有铰接位置都预留有润滑脂注油空间，日常维护时只需要定期在铰接点涂抹少量润滑脂，就能保证长期运行无卡滞，整套结构没有易损件，正常工况下使用寿命可达数万次动作循环，适合在批量生产的通用设备中做标准化组件使用。
