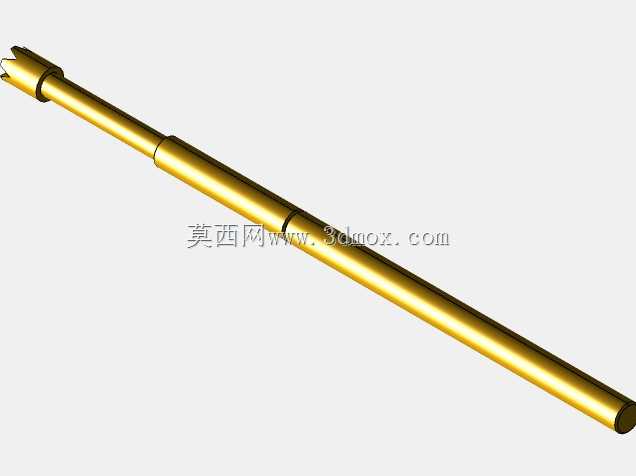

2.54mm中心距两件式弹簧测试探针结构

　　在PCB在线测试、半导体封装检测、消费电子主板功能验证这类场景里，这类小尺寸弹簧探针是治具里用量最大的接触类零件，单台ICT测试治具往往会排布数百到数千支同规格探针，每一支的接触可靠性、循环寿命都会直接影响整台测试设备的误判率，所以从结构设计到尺寸公差的把控，都要贴合量产测试的实际工况。这款探针采用两件式分体结构，和传统三件式探针相比，减少了内部独立弹簧的定位装配误差，柱塞与针管的配合段做了精密的间隙适配，既保证柱塞伸缩过程无卡滞，又能避免侧向受力时柱塞出现偏摆，导致接触点偏移测试焊盘。日常产线测试时，探针会被压入针板的对应安装孔内，安装孔的公差通常控制在0.02mm以内，探针外径与安装孔采用间隙配合，保证更换时可以快速插拔，

　　不需要额外紧固件。探针头部采用爪型开槽设计，这种头型在接触带有氧化层的PCB焊盘时，多爪结构可以刺破焊盘表面的薄氧化膜，降低接触电阻，避免测试时出现信号中断或者阻值超差的问题，相比平头探针，爪型头对焊盘的损伤更小，不会在焊盘表面留下过深的压痕，适合消费电子类主板的多次复测场景。针管整体采用薄壁拉伸工艺成型，表面镀金处理，一方面提升整体导电性能，另一方面增强表面耐磨性能，减少探针在针板孔内反复插拔带来的镀层磨损，延长整体使用寿命。内部弹簧的劲度系数经过匹配调校，全行程下的弹力保持在合理区间，既不会因为弹力过大顶伤PCB上的细小贴片元件，也不会因为弹力过小导致接触不良，在额定电流负载下，连续循环工作时的温升控制在安全范围内，

　　不会因为长时间通电导致弹簧退火失效。从安装边界来看，这款探针的中心距适配行业通用的2.54mm标准网格，也就是治具行业常用的100mil间距，和市面上绝大多数通用针板、探针座完全兼容，不需要单独定制安装孔位，替换现有治具内的损耗件时可以直接互换，不需要调整治具的孔位排布。柱塞的伸缩行程预留了足够的压缩余量，应对不同厚度PCB、不同高度测试点的公差波动时，不需要额外调整治具的压合高度，降低治具调试的工作量。在实际结构设计时，针管尾部的限位结构和柱塞尾部的挡边做了圆角过渡，避免柱塞伸缩到极限位置时出现应力集中，导致长期循环后挡边断裂脱落；针管内壁做了光滑处理，减少柱塞往复运动时的摩擦阻力，让弹力输出更线性，

　　不会出现伸缩过程中弹力突变的问题。这类探针除了用在PCB在线测试治具上，也会用在锂电池极耳检测、连接器端子导通测试、FPC软板功能测试等场景，不同场景下只需要更换对应头型的柱塞，针管主体可以通用，降低备件库存压力。建模过程中，要重点控制配合段的同轴度公差，柱塞和针管的同轴度偏差需要控制在0.01mm以内，否则探针装入针板后会出现头部偏斜，无法对准测试点；弹簧的建模要考虑实际工作时的并圈长度，避免压缩到极限位置时弹簧并圈导致弹力骤增，损坏被测产品。表面镀层的厚度也要在模型里做工艺预留，镀金层厚度通常在0.1μm到0.5μm之间，建模时的尺寸公差要把镀层厚度计算在内，避免镀层加工后探针外径超差，无法装入标准安装孔。在治具整体装配时，探针尾部和针板背面的接线端要保证可靠接触，大电流测试场景下还要考虑探针的载流冗余，避免长时间通流导致针管发热，影响周边探针的工作稳定性。
