10x12规格极化电解电容器三维结构

　　在各类低压直流供电、信号耦合、电源滤波的电路布局场景里，直插式铝电解电容是板级硬件设计中出镜率极高的被动元件，本次呈现的10x12规格极化电沉积电容，是针对小功率控制板、驱动模块、消费类电子主板的板上安装需求完成的结构建模。做这类元件的三维建模，核心要服务于PCB布局阶段的干涉校验、整机装配的空间预留，以及生产环节的插件工位工装设计，不能只做外观示意，要把实际安装时的所有边界尺寸都精准还原。

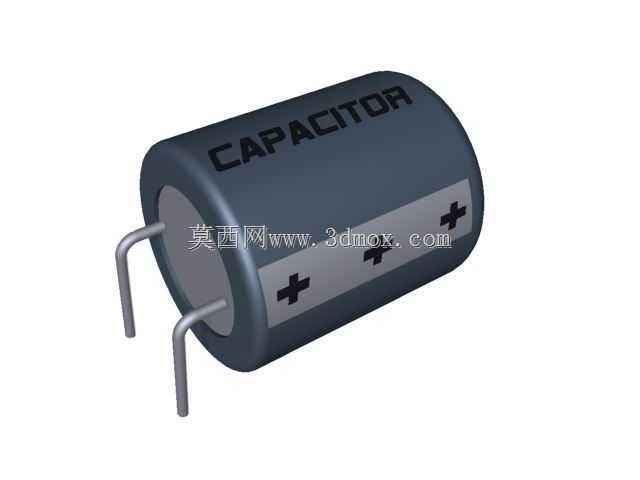

　　从实际使用场景来看，这类电容通常承担电源输入端口的低频滤波、芯片供电引脚的去耦、音频通路的信号耦合等功能，因为是极化元件，安装时引脚正负极必须和PCB丝印对应，一旦反接会出现漏液、鼓包甚至炸裂的失效问题，所以建模时特意把壳体上的极性标识做了清晰呈现，壳体侧面的负极标识条、正极引脚对应的标识位都和实物一致，方便结构工程师在做整机布线、线束走向规划时，能快速识别极性方向，避免装配阶段出现反向插装的低级错误。

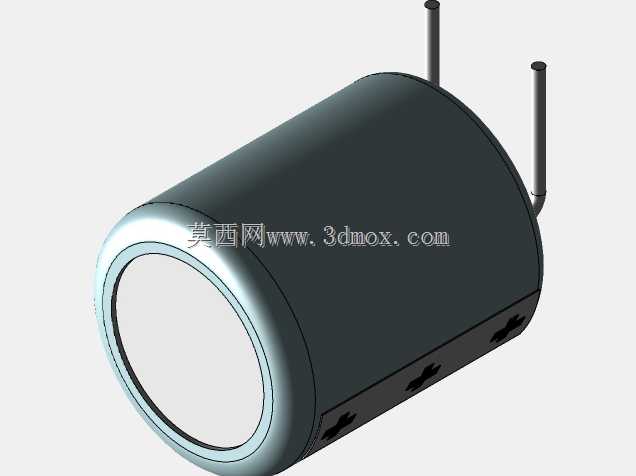

　　设计建模的思路上，首先还原了电容的核心结构：外层是深灰色的铝制外壳，顶部做了卷边封边的结构细节，壳体表面印刷的元件类型标识也做了还原，两个直插引脚采用弯折成型的结构，引脚伸出壳体的长度、引脚间距、引脚直径都按照行业通用的10mm直径、12mm高度电容的标准安装尺寸设定，引脚的弯折弧度也和量产元件的成型工艺一致，不会出现建模时引脚直角弯折、和实际插件工艺不符的问题。很多新手做这类元件建模时容易忽略引脚的成型角度，导致导出的STEP模型导入PCB设计软件后，引脚和焊盘位置出现错位，或者和板上周边的 taller 元件出现空间干涉，这次建模特意把引脚的伸出长度、弯折点高度、引脚末端的平直段长度都按照波峰焊插件工艺的要求做了设定，能直接用于板级装配的空间校验。

　　外形尺寸与安装边界方面，该电容主体圆柱直径为10mm，主体高度（不含引脚）为12mm，属于小体积直插电解电容的常用规格，两个引脚的中心距为5mm，匹配通用PCB板上的标准电解电容焊盘孔径，引脚直径0.6mm，适配常规波峰焊的焊盘设计要求。安装后，电容主体底部距离PCB板面的高度为2mm左右，这个间隙是为了满足波峰焊时的助焊剂挥发、清洗环节的液体流通需求，建模时也预留了这个安装间隙，不会出现模型底部和PCB板面完全贴合、不符合实际装配工艺的问题。在做整机结构设计时，围绕这个电容的预留空间需要注意：电容主体周边3mm范围内不要布置高度超过5mm的其他元件，避免插件时出现工装干涉，电容顶部距离机壳内壁的安全距离要留至少1mm，防止整机装配受压导致电容壳体变形、内部电解液泄漏。另外，因为这类电解电容的工作温度范围通常在-40℃到105℃，建模时也没有忽略壳体的壁厚参数，壳体壁厚0.3mm，和实际铝壳的拉伸成型工艺一致，在做热仿真分析时，这个壁厚参数也能直接复用，不需要二次修改模型。

　　从结构设计的实用性角度，这个模型可以直接导入各类三维机械设计软件，用于电源模块的布局校验、控制板的装配干涉检查、产品BOM表的元件可视化展示，也能用于自动化插件设备的吸嘴、夹爪选型参考，因为模型还原了元件的真实外形轮廓，插件设备的夹爪开合行程、夹持位置都可以基于这个模型做前期模拟，减少设备调试阶段的试错成本。很多工程师在做板级结构设计时，习惯用简化的圆柱加两根直线代替电容模型，往往会忽略引脚的弯折结构、壳体上的极性标识位置，导致实际生产时出现极性装反、元件和周边结构件干涉的问题，这个模型把所有和装配、校验相关的结构细节都做了还原，能有效减少设计阶段的疏漏。
