板载直流电源适配连接器结构设计

项目分类:通用五金配件 发布时间:2022-01-04 ID:492097
  • 板载直流电源适配连接器结构设计
  • 板载直流电源适配连接器结构设计

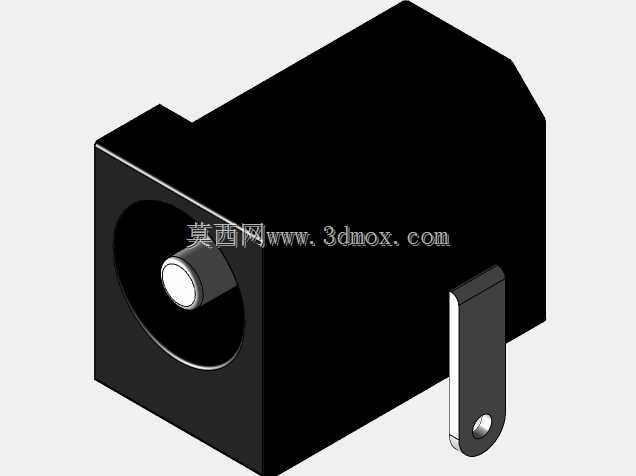

  在消费类电子、小型工控板卡、便携检测设备的板级电源接入环节,这类卧式板载电源适配连接器是应用覆盖率极高的互连部件,主要承担外置直流电源与PCB板载电路的功率传输功能,区别于常见的立式直插插座,这款卧式结构的连接器在设备内部空间局促、整机厚度受限的场景下具备明显的安装优势。从实际功能逻辑来看,连接器内部的中心插针为正极传输触点,外围的圆筒形接触件为负极回路,设计时特意明确了交流电源场景的禁用边界,因为该结构的接触间距、绝缘爬电距离均是按照低压直流传输场景设定,强行接入交流电会存在绝缘击穿、触点起弧的安全隐患,这也是结构选型时需要重点关注的应用边界。

  从设计思路层面拆解,这款连接器采用了方块式绝缘本体加侧出固定引脚的结构,绝缘本体选用耐温阻燃的工程塑料注塑成型,一方面为内部的金属接触件提供精准的定位支撑,保证插配时中心插针与配套插头的同轴度,避免插偏导致的触点变形、接触不良问题;另一方面可以在波峰焊工序中耐受高温冲击,不会出现本体变形、引脚移位的焊接缺陷。伸出本体的两个焊接引脚除了承担电气连接的功能外,还可以在焊接完成后与PCB形成牢固的机械固定,配合侧面延伸出的接地固定脚,能够大幅提升连接器的抗外力能力,即便是日常使用中反复插拔电源插头,也不会出现引脚开焊、本体脱落的问题。

  在安装边界的设计考量上,这款卧式连接器的插接口朝向与PCB板面平行,整机外壳只需要在侧面对应位置开出匹配的圆形插孔即可完成装配,不需要在外壳顶部或底部预留垂直方向的插拔空间,对于厚度尺寸要求严苛的便携设备、卡片式检测仪器来说,这种结构能够有效压缩整机的Z向尺寸,避免立式插座带来的空间浪费。设计时需要注意,连接器本体下方的PCB区域需要预留对应的引脚焊盘,同时要避开表层走线,防止焊接过程中焊锡溢出造成线路短路;插接口前方需要预留至少15mm的插拔操作空间,保证电源插头能够完全插合到位,避免出现半插状态下的接触电阻过大、供电不稳的问题。

  从接触可靠性的设计细节来看,中心正极插针采用了铜合金基材表面镀镍的处理工艺,既保证了良好的导电性能,降低大电流传输时的接触压降,也具备足够的耐磨性能,能够承受数百次的反复插拔而不出现镀层脱落、接触阻抗升高的问题。外围的负极接触件采用了弹性收口结构,插头插入后可以形成均匀的环抱接触力,即便设备在移动、轻微振动的使用场景下,也能保持稳定的电气连接,不会出现瞬间断电的情况。侧面的固定脚在焊接后可以与PCB的接地网络连通,还能起到一定的电磁屏蔽作用,减少外部干扰通过电源接口串入板载电路,提升设备运行的电磁兼容性。

  在实际选型应用中,这类连接器通常匹配常见的外径5.5mm内径2.1mm或2.5mm的直流电源插头,覆盖3A以内的低压直流供电场景,广泛应用于路由器、小型交换机、便携检测仪表、桌面式外设、开发板等产品的电源输入环节。结构设计时除了要匹配连接器本身的安装尺寸,还要注意外壳插孔与连接器插接口的同轴度公差,公差过大容易出现插头插偏、无法顺利插合的问题,公差过小则会出现装配干涉,影响整机的组装效率。同时,绝缘本体的棱角处都做了小圆弧过渡处理,避免生产组装过程中锋利的边角划伤操作人员、刮伤导线绝缘层,这些细节设计虽然不起眼,但在批量生产的装配环节能够有效降低不必要的生产损耗。
