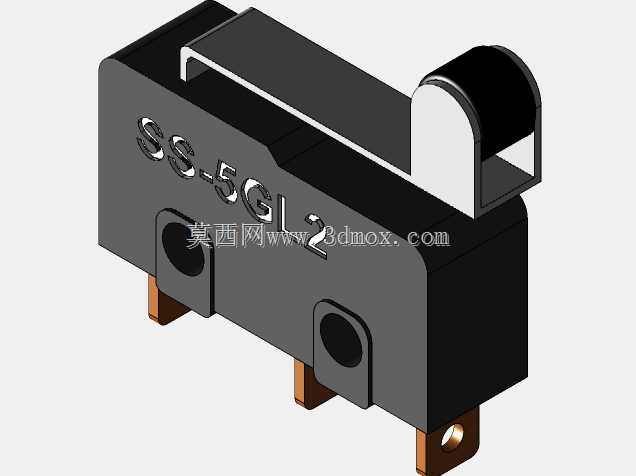

带滚轮杠杆式微动开关结构设计

　　在自动化生产线的工位限位、家电门盖开合检测、工业设备行程触发这类场景里，这类带滚轮杠杆的微动开关是出镜率极高的检测执行元件，很多刚接触结构选型的工程师容易把它和普通行程开关混淆，实际上它的触发力阈值、触点切换速度、安装紧凑度都有明确的适用边界。从结构设计逻辑来看，这款开关采用SPDT触点配置，也就是单刀双掷的触点布局，能同时实现常开、常闭两路信号输出，在设备安全回路里可以同时触发设备停机和报警信号输出，不需要额外并联信号触点，减少外围接线的节点数量。滚轮式杠杆的设计，是为了适配被检测件为滑动接触的工况，比如流水线托盘的侧边触发、直线运动模组的硬限位触发，相比纯压杆式的结构，滚轮能把滑动摩擦转化为滚动摩擦，长期往复触发不会磨坏压杆表面，也不会因为被检测件的表面毛刺卡滞压杆，导致触发失效。

　　从实际使用的功能特性来看，这款开关的触点带瞬动机构，不管外部触发的按压速度快慢，触点的切换速度都是由内部弹片的瞬动结构决定，不会因为操作人员缓慢按压导致触点在临界位置反复拉弧，这一点在低压控制回路里尤其重要，很多早期设备出现触点烧蚀的问题，就是因为选用了无瞬动结构的开关，触点分断速度不够导致电弧持续烧蚀接触点。它的电阻负载下触点承载能力为5A/125V，能直接驱动小型中间继电器或者小功率接触器线圈，不需要额外加信号放大中继，在紧凑安装的设备里能节省不少安装空间。机械耐久性达到3000万次循环的设计指标，对应的是常规工业设备3-5年的高频触发使用需求，电气寿命20万次的参数，是在额定阻性负载下的通断寿命，选型时如果是带感性负载比如电磁阀、小型电机的回路，需要额外降额使用，或者在触点两端加RC吸收回路延长使用寿命。

　　安装边界上，这款开关的本体采用两个安装孔固定，引脚间距适配常规40号导线的焊接作业，本体外形尺寸紧凑，能塞进设备的狭小安装空间里，比如小型家电的控制面板内侧、自动化模组的滑台侧边，不需要预留太大的安装避让空间。滚轮杠杆的触发行程有明确的过行程余量，实际安装时不需要把触发位置调整得极其精准，允许被检测件有一定的位置公差，哪怕安装时出现1-2mm的位置偏差，也能保证稳定触发，不会出现漏触发的情况。触发反力设置在1.47N，这个力度既不会因为设备运行的振动导致误触发，也不会因为触发力太大，对被检测的轻质运动件造成运动阻力，比如在小型3D打印机的限位触发、桌面型自动化设备的工位检测场景里，轻质滑台的推力本身不大，触发力过大会导致滑台步进电机丢步，触发力太小又容易被振动误触发，这个力度的平衡是经过多场景验证的适配值。

　　接触电阻最小30mΩ、绝缘电阻100MΩ的参数，能满足常规工业控制回路的绝缘要求，在25-85摄氏度的工作温度区间内，内部弹片的弹性特性不会出现明显漂移，触点的接触压力保持稳定，不会因为车间夏季高温或者北方冬季低温出现触发失灵的问题。引脚长度7.3mm的设计，既适合波峰焊的PCB板安装，也适合手工焊接导线的接线作业，焊接时不需要把引脚剪得过短，预留的长度能保证焊接的可靠性，也不会因为引脚过长导致相邻引脚之间的绝缘距离不够。很多工程师在建模选型时，容易忽略开关的按压方向和滚轮的朝向，这款开关的滚轮是沿杠杆长度方向滚动，安装时要保证被检测件的运动方向和滚轮滚动方向一致，如果垂直于滚轮滚动方向触发，会导致滚轮侧面受力，长期使用会磨损滚轮的转轴，甚至把杠杆压变形，导致触发位置偏移。在三维建模装配时，除了要预留开关本体的安装空间，还要预留杠杆被按压时的摆动空间，以及接线的线束走线空间，不能把开关周围的结构件贴太近，避免杠杆摆动时和周边结构干涉，导致触发不到位。
