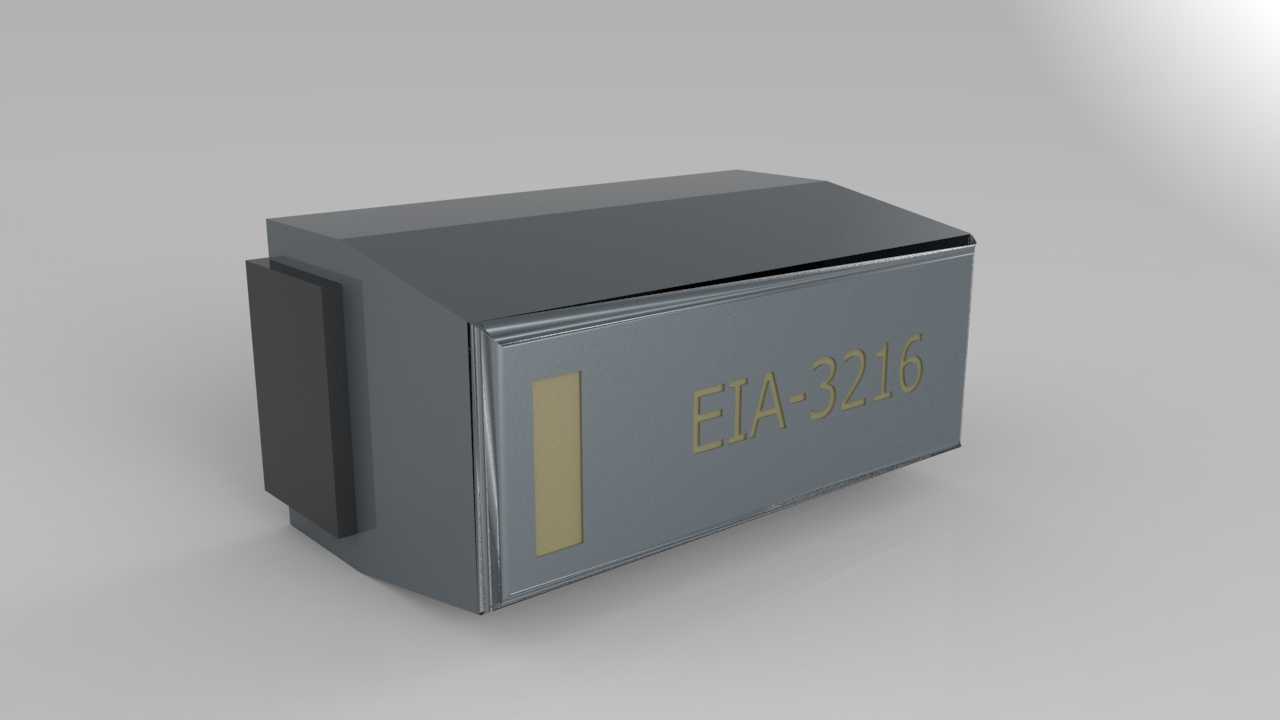

EIA3216封装贴片钽电容三维结构

这款EIA3216规格的贴片电容器属于表面贴装类无源电子元件，当前主流应用场景覆盖消费电子主板、工业控制电路板、汽车电子控制单元、通讯设备射频模块等高密度PCB组装领域，是板级电源滤波、信号耦合、储能退耦回路中的核心基础元件，尤其适配采用回流焊工艺的自动化SMT生产线，可满足波峰焊、气相焊等多种表面贴装焊接工艺的装配要求，无需额外预留通孔插装的钻孔空间，能够大幅压缩电路板的整体布线面积，适配便携电子设备轻薄化的设计趋势。该类封装元件多数为极性钽电解电容，设计时在元件本体端面设置了明确的极性标识区，装配过程中可通过视觉识别快速定位极性方向，避免反向接入导致的元件击穿、电路失效问题，本体采用耐高温的环氧树脂模塑封装结构，能够耐受SMT焊接过程中的瞬时高温冲击，同时具备优异的防潮、抗机械振动性能，可适应工业场景下宽温域的工作环境。从设计逻辑来看，该元件的三维结构严格遵循EIA封装规范设定，本体外形为规整长方体，端面电极采用对称式设计，两个焊接端面的平面度控制在适配锡膏印刷的公差范围内，可保证焊接时与PCB焊盘的充分接触，降低虚焊、立碑等SMT装配不良率；本体侧面的极性标识采用凸起加色差的双重识别设计，既可以通过AOI光学检测设备自动识别极性，也可支持人工目检验证，兼顾自动化生产与人工返修的识别需求。尺寸层面，该元件本体尺寸为3.2x1.6x1.6mm，安装时仅需在PCB上预留对应尺寸的两个矩形焊盘，焊盘间距与元件端面电极宽度完全匹配，安装后元件本体与PCB表面的贴合间隙控制在锡膏熔融浸润的合理区间，无需额外的固定结构即可完成可靠焊接，周边布线时仅需预留0.2mm以上的安全间距即可满足电气绝缘要求，能够适配高密度布板的空间约束，在有限的板卡空间内实现更高的元件排布密度，同时该尺寸规格的电容可兼容同封装不同容值、耐压参数的元件替换，板卡设计时无需调整焊盘封装即可完成物料替代，大幅提升了供应链选型的灵活性。
