VARTA 2V150H镍氢扣式微型储能电池结构

　　在便携医疗检测设备、工业传感节点、低功耗物联网终端这类对供电可靠性要求极高的小型电子设备里，备用储能元件的选型往往决定了整套系统的掉电数据保存能力与极端工况下的运行稳定性，这类场景对储能元件的体积、充放电特性、温度耐受范围都有极为严苛的边界要求，本次涉及的这款瓦尔塔微型镍氢储能元件，正是针对这类紧凑安装空间的备用供电场景设计。从实际应用场景来看，这类微型储能电池常被嵌入智能电表的时钟供电回路、工业PLC的掉电数据保持模块、便携检测仪器的备用电源位，不需要承担大电流持续放电的负载，核心作用是在主供电回路切断的数十秒到数分钟内，维持核心芯片、时钟模块的低功耗运行，避免关键运行数据丢失、计时复位这类影响设备正常运行的故障。

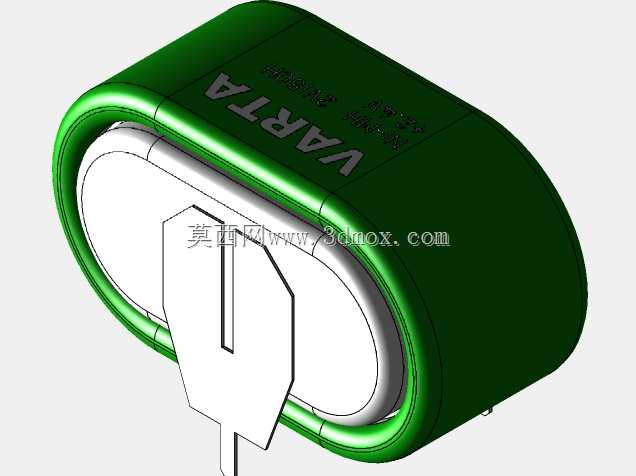

　　不同于常规消费类软包镍氢电池，这款产品采用了带侧边焊片的封装结构，整体外形为带圆角的扁圆柱形态，三维尺寸控制在26.5mm×15mm×12mm的边界内，安装时不需要额外设计电池仓卡扣结构，直接通过伸出的焊片焊接在PCB板对应焊盘上即可完成固定，抗振动性能远优于普通弹片接触式的纽扣电池，在工业现场存在持续振动的设备上使用时，不会出现接触不良导致的供电中断问题。从设计思路层面拆解，这款电池的外壳采用深绿色绝缘包覆层，既可以避免焊接过程中焊锡飞溅造成的外壳短路，也能在多块PCB叠装的紧凑设备内部，隔绝与相邻金属结构件的导电接触，降低绝缘设计的冗余成本。伸出的焊片采用了异形切边设计，焊片上预留的定位缺口可以在PCB设计时对应增加定位丝印，生产焊接时能够快速对位，避免焊片偏移导致的相邻元件干涉，同时焊片的厚度经过匹配设计，既能够承受波峰焊的高温冲击不变形，也能在设备受到冲击时提供一定的形变缓冲，避免焊盘受力脱落。性能参数的匹配上，这款电池标称电压2.4V，额定容量140mA，常规充电电流设置为14mA即可完成标准充能，工作温度覆盖-20℃到65℃的范围，即使在北方户外冬季的低温环境、或者工业设备内部临近发热元件的高温区域，也能维持稳定的放电性能，快速充电模式下支持28mA的大电流补能，能够在设备产线调试阶段快速完成电池预充，缩短生产整备周期。在结构建模的过程中，需要重点关注几个安装边界的细节：首先是电池本体圆角部分的曲率，建模时如果直接采用直角过渡，

　　会导致后续装配时与相邻的壳体加强筋产生干涉，实际测量的圆角半径与外壳包覆层的厚度需要严格匹配实物，避免3D打印手板验证时出现装配卡滞；其次是焊片的伸出长度与折弯角度，不同批次的焊片折弯公差需要在PCB焊盘设计时预留足够的余量，避免焊片应力拉扯导致的焊点开裂；另外电池外壳表面的标识区域做了微凹处理，建模时不需要还原标识的具体字符，但需要保留该区域的台阶特征，方便后续做丝印或者激光标刻的工艺预留。很多初级结构工程师在选型这类微型储能元件时，往往只关注容量、电压这类纸面参数，忽略了安装方式、温度耐受范围、抗振动性能这些实际工况下的核心指标，比如在有持续振动的工业设备上选用弹片接触的普通纽扣电池，运行半年以上就容易出现接触氧化、

　　振动松脱的问题，而这款带焊片的镍氢电池，通过焊接固定的方式从根源上规避了接触不良的风险，同时镍氢电池的自放电特性、循环寿命也更适合工业设备长周期免维护的使用需求，不需要像锂锰一次性纽扣电池那样定期更换，降低了设备的全生命周期维护成本。在做整机结构的堆叠设计时，这款电池的安装位需要尽量远离发热功率超过1W的元件，比如电源模块、功率继电器这类工作时表面温度可能超过70℃的部件，虽然电池本身最高支持65℃的工作温度，但长期处于超温环境会加速电解液老化，缩短电池的循环使用寿命，安装位周边需要预留至少0.5mm的绝缘间隙，避免电池外壳与PCB上的裸露走线接触，即使有外层绝缘包覆，也需要在结构设计上做双重绝缘防护，提升设备的电气安全等级。另外在做电池的固定结构设计时，不需要额外增加压片或者泡棉压紧，依靠焊片的焊接强度就足以满足常规工业场景的固定需求，如果是在高振动的车载或者工程机械场景使用，可以在电池本体与壳体之间增加一层0.3mm厚的绝缘泡棉，吸收振动能量的同时，避免电池外壳与硬质塑料壳体长期摩擦导致的绝缘层破损。
