普伦萨卡波PG-11电缆防水接头结构设计

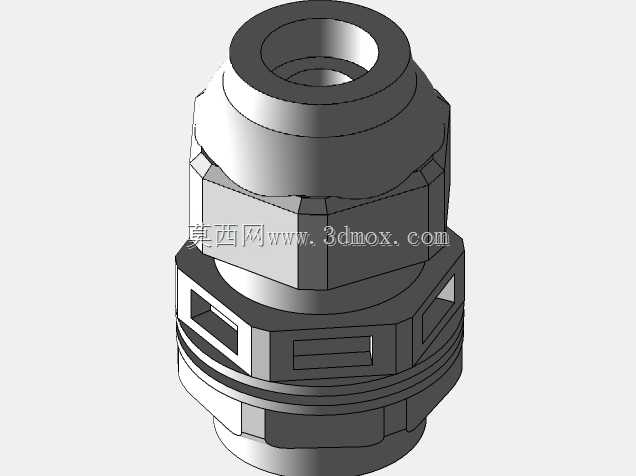

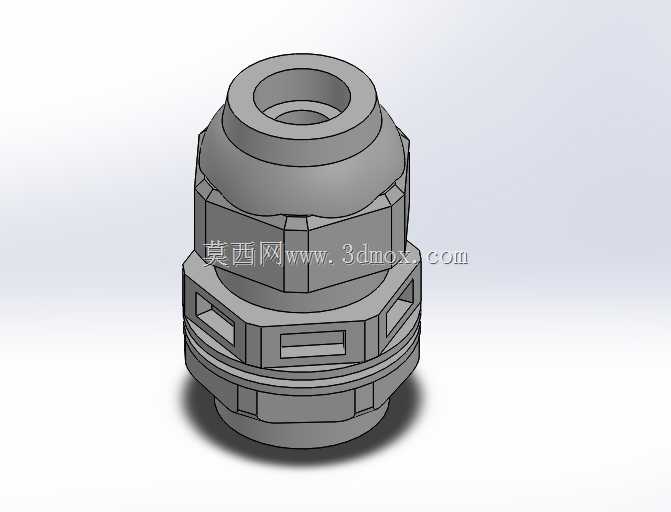

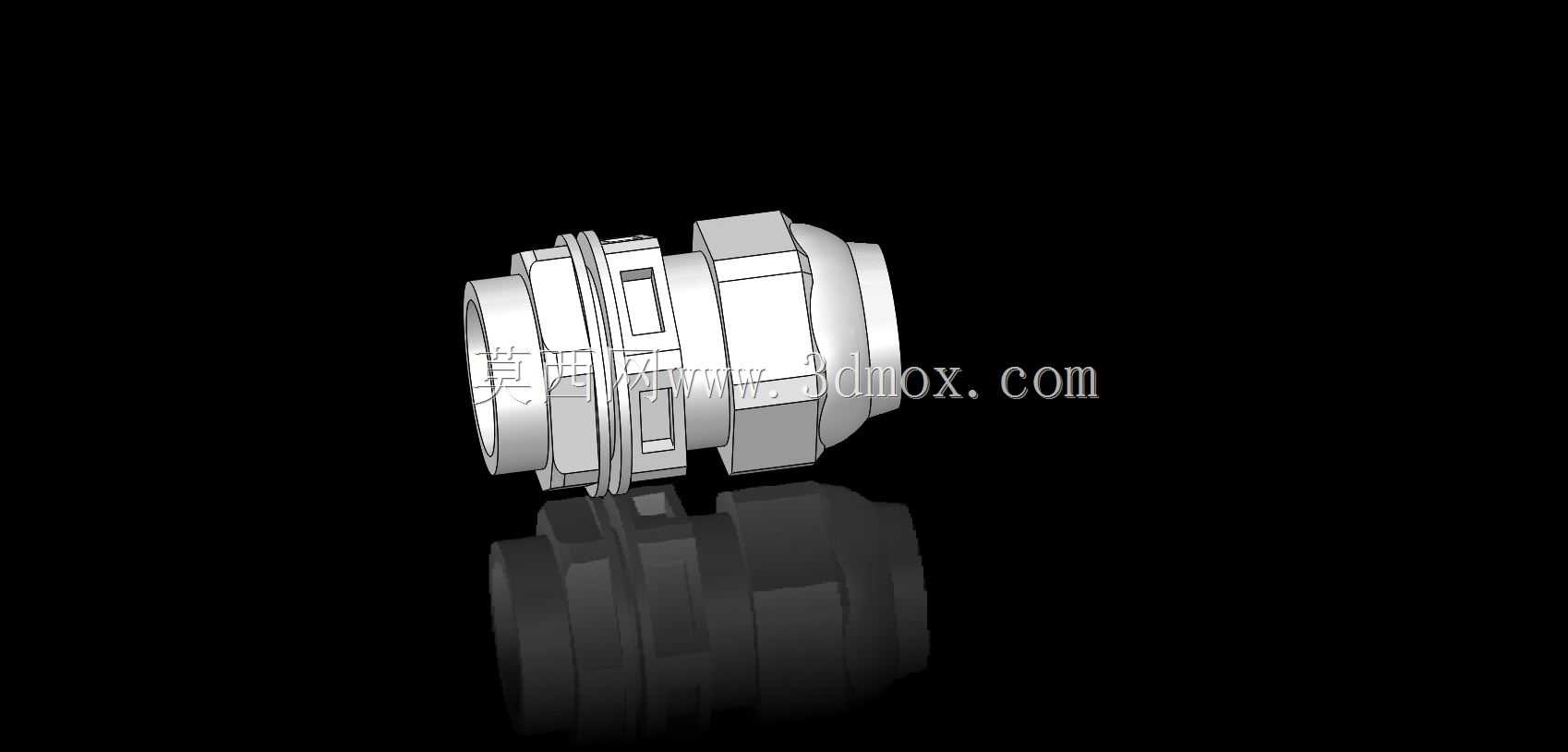

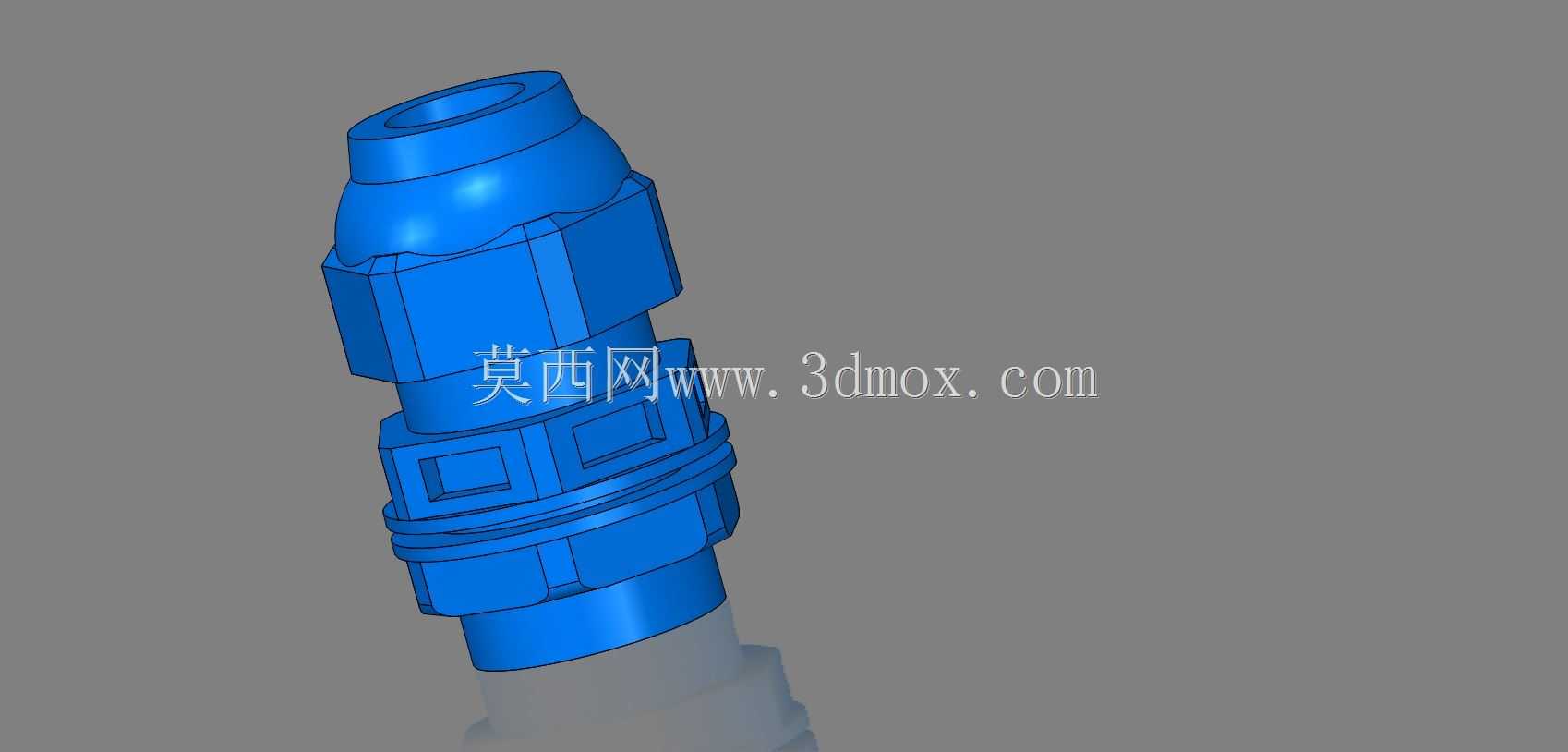

　　在户外电气柜、工业自动化设备布线、机床电控系统走线、户外照明设备接线这类场景里，线缆穿入设备壳体的位置，始终要解决两个核心问题：一是线缆被拉扯时不会出现位移、松脱，避免接线端子受力脱落引发电路故障；二是外界的水汽、粉尘不能顺着穿线间隙进入设备内部，防止电路短路、元器件积灰老化，这也是这类穿线固定件存在的核心价值。这款PG11规格的电缆固定接头，适配外径6-10mm的常规控制电缆、信号线缆，是工业布线场景里应用频次极高的连接件。从结构设计来看，整体采用轴向分段式的组合结构，最上端是带内锥面的锁紧压盖，中段是带防滑卡槽的主体基座，下端是带外螺纹的穿杆与配套密封结构，各段之间通过同轴配合保证装配后的同心度，避免线缆穿入后出现偏磨、密封失效的问题。上端压盖的外表面做了多面防滑切边，不用专用工具的情况下，徒手就能完成初步拧紧，在狭小的安装空间里操作便利性更好，同时切边结构也能适配扳手夹持，需要更大锁紧力矩的时候可以用工具加固，不会出现打滑拧不紧的情况。中段的环形卡槽结构，一方面是在拧紧过程中给内部的密封橡胶圈提供形变压缩的空间，当压盖向下旋紧时，橡胶圈受到轴向挤压会向内收缩，均匀包裹住穿过的线缆外护套，既实现周向的密封防水，又能通过橡胶和线缆外皮的摩擦力，提供足够的线缆抗拉扯能力，按照常规工业使用要求，这类结构能承受至少100N的线缆轴向拉力不出现滑移。下端的外螺纹段是和设备壳体配合的安装部位，PG11是德标螺纹规格，对应的开孔直径为18.6mm，

　　安装时从壳体外侧穿入，内侧用配套的六角螺母锁紧，就能把接头牢牢固定在设备壁面上，螺纹和壳体接触的位置可以加装平垫片或者密封垫圈，进一步提升壳体安装位的防护等级，常规装配完成后可以达到IP68的防护水平，完全满足户外淋水、多粉尘车间的使用要求。建模过程中需要重点控制几个配合尺寸的公差：首先是压盖和主体的螺纹配合公差，要保证旋合顺畅无卡滞，同时拧紧到设计位置时，内部橡胶圈的压缩量控制在25%-30%之间，压缩量太小会导致密封不严、锁紧力不足，压缩量过大则会压伤线缆外护套，甚至把橡胶圈挤变形溢出配合间隙，反而降低密封效果。其次是下端穿线孔的同轴度，整个接头从进线口到出线口的内孔同轴度要控制在0.1mm以内，避免线缆穿入后被内孔棱边划伤，

　　同时保证橡胶圈收缩时能均匀包裹线缆整周，不会出现局部密封间隙。另外主体中段的防滑槽深度也有讲究，槽深控制在1.2mm左右，既保证手指拧动时有足够的摩擦力，又不会因为槽太深导致结构强度下降，在拧紧力矩过大时出现开裂。实际选型使用时，除了匹配线缆外径，还要注意使用环境的温度范围，常规丁腈橡胶密封件适配-20℃到80℃的工作环境，如果是高温或者低温特殊场景，需要更换对应材质的密封件，但接头本身的尼龙或者黄铜主体结构，在常规工业环境下的抗老化、抗腐蚀性能都能满足要求，不管是普通车间的切削液飞溅场景，还是户外的紫外线照射场景，都能保证长期使用不出现脆化、开裂的问题。很多布线施工人员在安装这类接头时容易出现两个误区：一是穿线前就把压盖完全拧紧，

　　导致线缆穿入困难，甚至硬穿的时候刮伤线缆外皮，正确的操作应该是先把压盖旋松2-3圈，穿入线缆调整好预留长度后，再逐步拧紧压盖，直到拉扯线缆没有明显滑移即可，不需要过度用力拧紧；二是壳体开孔尺寸不匹配，开孔过大时接头和壳体之间存在间隙，即使加了垫片也很难保证密封效果，开孔过小则会导致螺纹段穿入困难，强行敲入还会导致接头主体开裂，所以安装前必须按照对应规格的开孔要求加工安装孔，保证配合间隙在合理范围内。从结构优化的角度，这类接头的内孔进线端都做了圆角倒边处理，避免线缆穿入时被锐边割伤绝缘层，这也是建模时不能忽略的细节，很多新手建模时容易把内孔做成直棱直角，实际生产出来的产品很容易在穿线时损伤线缆，留下安全隐患。另外接头整体的外形做了等强度设计，各个部位的壁厚尽量均匀，不管是采用注塑加工还是金属车削加工，都能减少加工过程中的变形，保证成品的尺寸一致性，适合批量生产应用。
