150A大电流交流接触器结构设计

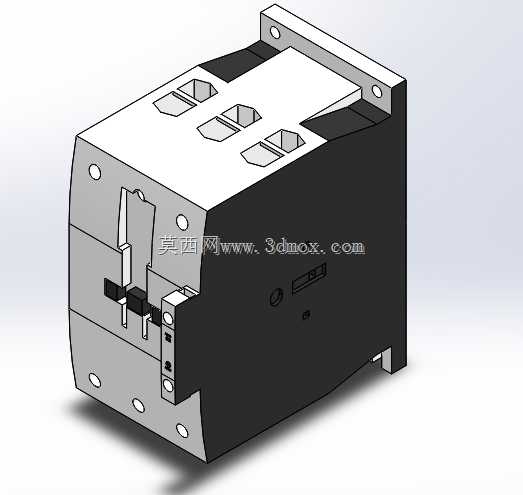

　　这款150A规格的电磁式接触器，主要面向低压配电系统、大功率电机直接启停、工业加热回路通断这类需要频繁带载分合的工况，在工厂动力柜、生产线主回路、大功率设备配电支路里都是核心的通断执行元件，和小电流规格的辅助继电器不同，它的主触点需要长期承载百安级的工作电流，因此结构设计上首先要考虑载流部件的温升控制，以及分断大电流时的灭弧能力。从结构布局来看，这款接触器采用上下分层的模块化设计，上部是主触点接线区域，预留了三个大尺寸的主接线端子位，对应三相交流回路的三相接线，端子周边做了凸起的绝缘隔挡，避免不同相的接线端因为异物或者接线毛刺引发相间短路，安装板侧的固定孔位按照通用大电流接触器的安装尺寸预留，

　　既可以通过背部的卡扣卡装在标准35mmDIN导轨上，也可以通过两个对角的安装孔用螺丝直接固定在安装底板上，适配不同柜型的安装需求。下部是电磁驱动机构的腔体，内部包含线圈、静铁芯、动铁芯以及反力弹簧结构，线圈得电后动铁芯吸合，带动联动的触点支架动作，让主回路的动触点和静触点稳定贴合，线圈失电后反力弹簧推动动铁芯复位，快速分断主触点，触点分断时产生的电弧会被腔体内部的灭弧结构快速冷却切割，避免电弧持续烧蚀触点表面，延长触点的使用寿命。侧面预留的辅助触点安装位，可以根据实际控制需求加装不同数量的常开、常闭辅助触点，用来接入控制回路做状态反馈、联锁控制使用，不需要额外改动主体结构就能适配不同的控制逻辑。主触点的接触部位采用银基合金材质，

　　相比纯铜触点有更好的抗熔焊性和耐电弧烧蚀能力，长期带载工作时接触电阻更稳定，不会因为频繁分断导致触点氧化、接触电阻变大引发异常温升。外壳采用阻燃级的工程塑料材质，在出现内部故障拉弧时不会引燃外壳，满足低压电器的阻燃等级要求，外壳的拼接缝隙都做了错位挡边设计，避免外界的金属粉尘、水汽直接进入器件内部引发绝缘故障，适合在普通工业车间的环境下长期工作。在做设备选型配套时，这款接触器的主回路额定电流150A，适配额定电压220V的50/60Hz交流控制线圈，可以直接控制75kW及以下功率的三相异步电机直接启停，也可以用在无功补偿回路里投切电容器组，或者在电加热、直流大功率负载的回路里做主回路通断元件，

　　选型时需要注意线圈的控制电压要和现场的控制回路电压匹配，同时要根据实际负载的冲击电流大小，预留足够的电流余量，避免负载启动时的冲击电流超过接触器的耐受能力。建模过程中对各个运动部件的行程做了精准的配合校验，动铁芯的吸合行程、触点的超程、开距都按照实际产品的参数做了还原，触点支架的运动导向结构做了对称的导轨槽设计，保证动作过程中不会出现卡滞，三个主触点的动作同步性误差控制在极小范围内，避免分合过程中出现不同期引发的弧光短路问题。接线端子的压线空间足够容纳大截面积的铜芯电缆，不需要额外压接接线端子就能直接接入多股软线或者硬线，端子的紧固螺丝采用标准的六角头带垫片结构，拧紧时不会压伤线芯，同时能保证足够的压紧力，避免大电流通过时接线部位因为接触不良发热。
