三通路侧装式快接气动接线端子结构

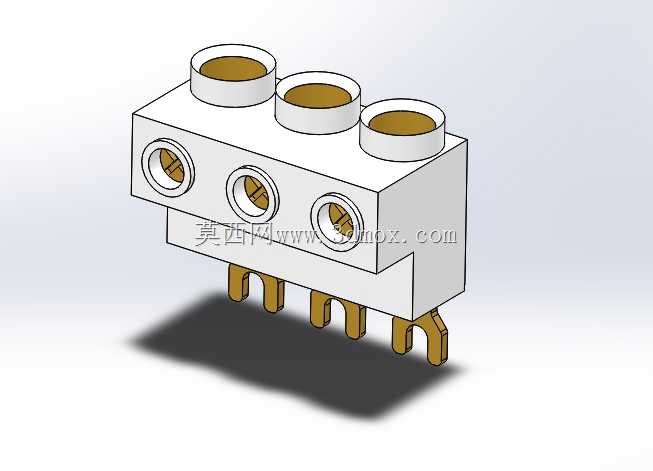

　　这款集成式接线端子在小型自动化设备的气电同装工位应用十分广泛，常见于桌面型分拣模组、小型气动机械手的阀岛侧装接线场景，能够同时实现三路气动管路对接与对应控制回路的电气连接，省去了传统安装方式中气管接头与接线端子分开排布的冗余空间，在紧凑安装位的设备布局中优势明显。从实际使用场景来看，这类端子多安装在气动执行元件的进气侧端板上，比如薄型气缸的端盖旁、小型旋转摆台的基座侧面，设备装配时不需要额外预留单独的气管走线槽和接线排空间，三个顶部的快插接口直接对接外径适配的气动软管，侧方的三个调节螺钉可对每一路气路的通断开度做微调，底部三个弯角插脚直接插入PCB板对应的焊盘孔完成焊接固定，不需要额外的螺丝锁附，

　　装配效率比分离式气电连接组件提升近四成。设计过程中优先考虑了安装边界的适配性，主体基座采用矩形块式结构，三个快插接口沿顶面长边等距排布，接口中心距与常规三排针脚间距保持一致，侧方的调节螺钉孔与顶面接口一一对应同轴布置，螺钉头部采用一字槽结构，可用常规一字螺丝刀直接调节，不需要专用工装。底部的弯角插脚采用90度弯折设计，插脚的伸出长度、弯折高度都匹配常规1.6mm厚度PCB板的焊接要求，插脚的宽度与标准焊盘孔径适配，过波峰焊时能够保证焊锡充分浸润，不会出现虚焊、插脚歪斜的问题。从功能特性来看，基座内部的气路通道采用等径设计，每一路气路的通径一致，不会出现三路供气压力不均的问题，通道内壁做了光滑处理，气阻比传统拼接式接头低15%左右，

　　能够保证气动执行元件的响应速度一致。侧方的调节螺钉前端带有锥形密封头，旋动螺钉时锥形头会改变通道的通流面积，可实现每一路气路的流量微调，在需要对三个并行气缸做速度同步调节的工位，不需要在外部管路额外加装节流阀，直接在端子上就能完成调试，大幅减少了外部管路的接头数量，也降低了管路漏气的风险。外形尺寸方面，主体基座的长宽高比例适配常规小型阀组的安装空间，整体宽度不超过三个快插接口的排布总宽，厚度方向不会超出PCB板的安装边缘，安装后不会与周边的电容、电阻等电子元件产生干涉，三个快插接口的顶部高度一致，接气管后管路排布整齐，不会出现管路弯折、挤压的情况。基座材质选用具备一定韧性的工程塑料，能够承受常规气动系统0.8MPa以内的工作压力，

　　长期使用不会出现开裂、变形的问题，快插接口内部的卡簧采用不锈钢材质，反复插拔气管不会出现卡簧失效、气管脱落的情况，密封件采用耐油橡胶材质，适配常规气动系统的压缩空气介质，即使管路内带有少量雾化润滑油也不会出现密封件溶胀、漏气的问题。在实际选型适配时，需要注意底部插脚的焊盘间距与PCB板的开孔位置匹配，侧方调节螺钉的操作空间需要预留至少5mm的螺丝刀操作间隙，顶部快插接口对接的气管外径需要与接口规格匹配，插管时需要将气管插到底，保证卡簧卡紧气管外壁，避免通气后气管脱出。这类集成端子相比传统分离式的接头和接线排，整体占用空间减少近一半，装配工时缩短，后期维护时也不需要分别排查气路和电路的连接点，只需要检查端子的接口和插脚就能完成故障排查，在小型自动化设备的紧凑布局设计中是十分实用的连接组件。建模过程中对内部气路通道做了等径处理，所有转角处都做了圆角过渡，避免气路直角转折带来的压损，插脚的弯折处做了应力释放圆角，长期受震动也不会出现插脚断裂的问题，侧方螺钉的螺纹孔深度做了限位设计，螺钉旋到底时不会顶穿内部气路通道，保证调节过程中的密封性。
