300×200规格户外防水电气接线箱体

　　这款300×200规格的电气防护箱体，主要面向户外低压配电、工业现场信号转接、小型控制模块安装这类场景设计，日常在厂区户外设备旁、建筑外墙配电点位、露天管线接驳处都能见到这类壳体的应用，核心作用是给内部安装的接线端子、小型继电器、信号转换模块提供可靠的物理防护，隔绝外界雨水、粉尘、意外触碰带来的设备损坏风险。

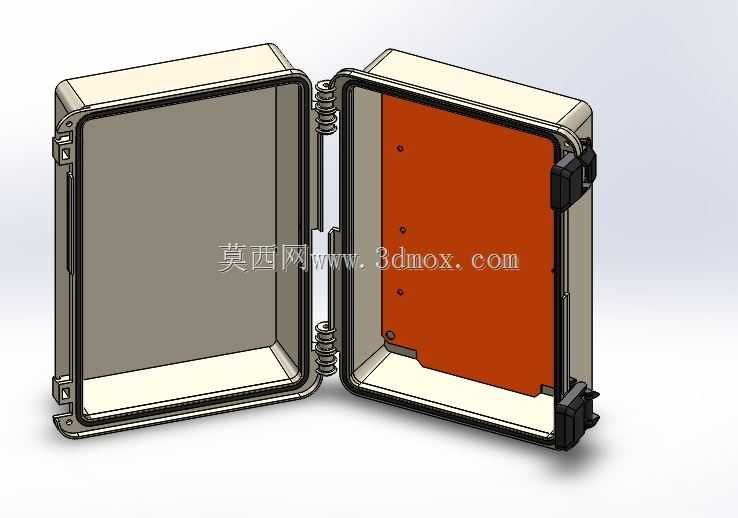

　　从结构设计来看，箱体采用上下盖铰接的开合形式，侧边设置的弹簧合页可以在开盖后保持上盖的开启角度，避免检修过程中上盖意外回落夹伤操作人员或是磕碰内部接线，侧边的卡扣式锁止结构不需要额外工具就能完成开合，日常检修操作效率更高，同时锁止点位的压紧量经过匹配设计，合盖后可以让箱口的密封胶圈保持均匀的压缩量，达到稳定的IP防护等级。箱体内侧预留的橙色安装板是标准的电气元件安装基底，板上提前预制了多个固定孔位，不管是安装标准导轨端子还是直接螺丝固定小型PCB控制板都能适配，不需要现场额外打孔加工，安装板和箱体底座之间预留了足够的走线间隙，方便线缆从箱体侧边的预留敲落孔进入后整理排布，避免线缆过度弯折损伤绝缘层。

　　尺寸边界上，这款箱体标称的300×200是指箱体的外部安装基准尺寸，设计选型时需要注意，箱体底座的安装孔位间距要比外部轮廓尺寸小20mm左右，现场安装固定时要提前在安装面打好对应孔位，同时要预留出开盖操作的空间，上盖完全开启时会向铰接侧翻转接近180度，铰接侧距离墙面或者相邻设备的距离不能小于箱体自身的厚度，否则会出现开盖角度不足无法检修内部元件的问题。箱体的边角都做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装运输过程中磕碰划伤操作人员，也能减少户外使用时的应力集中，避免长期温度变化导致边角处出现开裂问题。

　　在实际使用场景中，这类箱体经常被用来做现场设备的分线盒，比如厂区户外的输送线设备，从主控柜引出的多组控制线缆到现场后，就可以接入这类箱体内部的端子排，再分接到各个现场传感器和执行元件上，相比直接把线缆接头裸露在外，这种密封箱体可以有效避免雨天进水导致的线路短路问题，也能阻挡厂区内的粉尘进入接线位置，减少接线端子氧化接触不良的故障概率。还有部分场景会把小型的远程IO模块直接安装在箱内，作为分布式控制的现场站点，箱体的防护等级可以保证模块在多尘、潮湿的车间环境下长期稳定运行，不需要额外做防护遮罩。

　　设计这类箱体的时候，首先要考虑的是密封结构的可靠性，箱口的密封胶圈采用嵌入式安装，固定在上盖的凹槽内，不会因为多次开合出现胶圈移位脱落的问题，胶圈的截面选用梯形结构，合盖时胶圈的压缩变形量可以均匀覆盖整个箱口接触面，不会出现局部密封不严的缝隙。其次是壳体的强度设计，箱体壁厚根据使用场景做了匹配，既不会因为壁厚过薄导致安装后出现变形，也不会因为壁厚过大造成材料浪费增加成本，箱体外部的加强筋都设置在非安装面的内侧，不会影响外部的安装贴合度，同时可以提升箱体整体的抗冲击能力，即使受到轻微的外力碰撞也不会出现凹陷变形，保护内部的电气元件不受损伤。

　　安装适配性方面，箱体的多个侧面都预留了线缆引入的敲落孔，不同方向的线缆都可以就近选择开孔位置进入箱体，减少线缆的弯折半径，现场施工时只需要根据线缆的直径敲掉对应尺寸的敲落孔，装上防水格兰头就可以完成线缆的密封固定，不需要额外用开孔器现场加工，降低现场施工的难度。箱体内部的安装板采用可拆卸设计，如果需要安装更大尺寸的元件，可以把安装板拆下进行二次加工，或是直接更换不同厚度的安装板，适配不同重量元件的安装需求，安装板的接地点位也做了预留，方便现场做接地连接，满足电气施工的安全规范要求。
