阶梯式直角安装支撑连接座结构设计

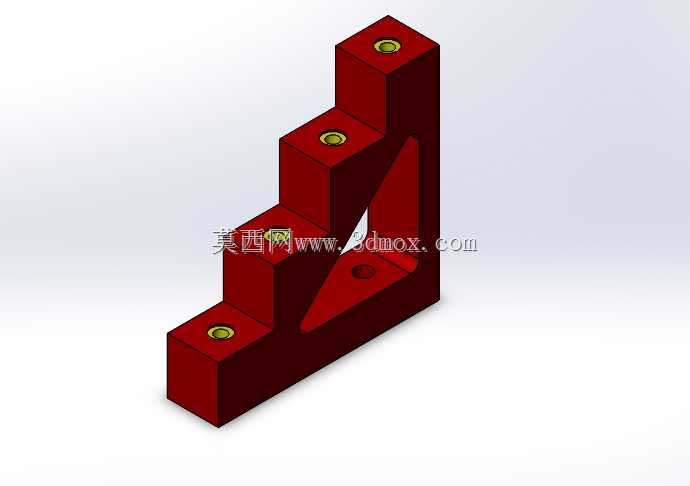

　　在工业自动化生产线、柜体装配、输送线侧边辅件安装场景里，这类阶梯式直角支撑座的应用覆盖范围极广，小到传感器安装支架的固定，大到气动管路走线槽的承托，都能见到同结构原理的零件身影。区别于普通等厚直角角码，这款支撑件采用四级阶梯抬升的结构设计，每一级台阶的顶面都预留了同轴的沉头安装孔，沉孔深度刚好覆盖常用内六角圆柱头螺钉的头部高度，安装后螺钉端面不会突出台阶平面，避免后续搭载的零件出现安装间隙或者干涉问题。从结构受力角度看，零件的直角内侧设置了三角形加强筋，筋板厚度与侧壁厚度保持一致，没有出现厚薄突变的结构，能有效避免注塑或者铣削加工过程中出现的应力变形问题，同时在承受垂直于竖直安装面的侧向载荷时，

　　加强筋可以将力均匀分散到整个水平底座和竖直立板上，不会出现普通薄角码受力后直角处弯折变形的问题。实际安装使用时，竖直侧的四个阶梯孔可以根据待安装部件的高度需求，选择对应高度的台阶进行固定，不需要额外加装垫片调整高度，相比单孔位的直角支座，能适配更多不同安装高度的辅件，减少现场装配时的零件改制工作量。水平底座的底面做了全平面铣平处理，安装时可以完全贴合设备框架的安装面，不会因为底面翘曲导致固定后出现应力，四个阶梯孔的孔位同轴度公差控制在0.1mm以内，不管是从正面锁螺钉还是背面穿螺栓，都能顺利对位，不会出现孔位错位需要扩孔的情况。从安装边界来看，零件整体的直角边长度按照常用工业铝型材的截面尺寸做了适配，

　　竖直方向总高度刚好匹配40系列铝型材的单段安装孔距，水平方向的总宽度不会超出铝型材的侧面宽度，安装后不会突出型材表面影响其他部件的排布。在设计这类支撑件的时候，首先要考虑的是不同安装场景下的高度适配需求，四级阶梯的高度差按照常用辅件的安装高度差做了等距设置，每一级台阶的高度差为常用安装垫片的标准厚度整数倍，即使遇到需要微调高度的场景，也可以通过加装标准垫片实现精准调整。其次是安装孔的规格选择，所有孔位都采用统一规格的螺纹底孔或者通孔设计，现场安装时不需要准备多种规格的安装工具，一把对应规格的内六角扳手就能完成全部固定操作。零件的所有棱边都做了0.5mm的倒角处理，没有尖锐的毛刺边，装配过程中不会划伤操作人员的手套或者手部，

　　也不会在安装时刮蹭相邻零件的表面涂层。在输送线的侧边导条安装场景里，这类支撑座可以直接固定在输送线的铝型材框架上，根据导条的安装高度选择对应台阶固定导条压块，不需要额外焊接支架，安装调整都非常方便；在电气柜内部的元器件安装场景里，它可以作为走线槽或者小型继电器座的支撑件，阶梯结构可以错开柜内的原有布线，避免压线问题；在小型设备的外壳装配场景里，它还可以作为外壳板的内部连接加强件，直角结构可以保证外壳拼接处的垂直度，加强筋的存在也能提升外壳拼接处的结构强度，避免设备搬运过程中外壳拼接处开裂。不同于市面上常见的冲压直角角码，这款支撑件采用整体实心结构，抗振动性能更好，在有持续振动的设备上使用时，不会因为长期振动出现固定螺钉松动或者支撑件断裂的问题，沉孔的设计也能让螺钉头部完全藏在零件内部，即使设备运行过程中有线缆在附近移动，也不会被螺钉头部勾挂造成线缆破损。设计过程中还特意在三角形加强筋的中心位置预留了一个小型工艺孔，这个孔一方面可以减轻零件的整体重量，另一方面在做表面处理的时候，可以让处理液顺利流通，不会在筋板拐角处积液导致表面处理层不均匀，同时这个工艺孔也可以作为辅助穿线孔使用，小规格的信号管线可以从这个孔穿过，优化设备内部的布线走向。
