汽车钢制轮毂轮辋三维结构设计

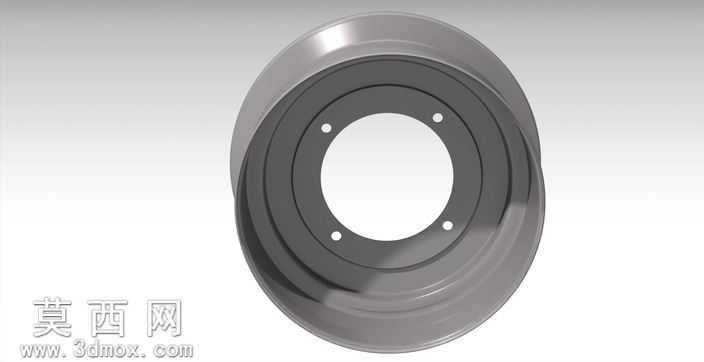

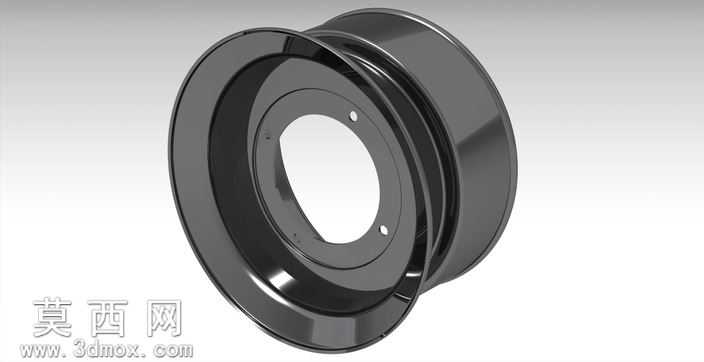

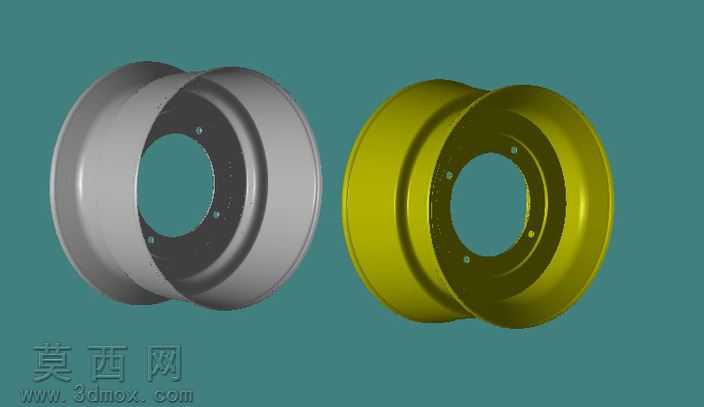

本作品为汽车钢制轮辋的三维参数化建模成果，建模过程依托主流三维CAD软件完成，全程遵循汽车车轮设计的行业规范与装配尺寸要求。建模初期先梳理轮辋的功能逻辑：轮辋作为车轮的核心承载基体，需要与轮胎紧密贴合形成密封的充气腔体，同时承担整车重量传递、行驶过程中冲击载荷缓冲的核心作用，因此建模时优先确定轮辋的公称直径、轮缘宽度、胎圈座角度等核心基准参数，以旋转凸台特征构建轮辋的整体回转基体，保证整体轮廓的同轴度与圆度公差符合设计要求。在细节结构处理上，针对轮辋与轮毂装配的中心定位孔，通过精确的草图尺寸约束保证孔径与安装止口的配合精度，孔周对称分布的两个安装定位小孔，采用阵列特征完成建模，严格控制孔位的角度公差与位置度，确保后续与轮毂装配时的定位准确性；轮辋表面的轮缘凸起、胎圈座过渡圆角、槽底的轻量化凹陷结构，均通过草图绘制后切除、圆角特征逐一构建，所有过渡圆角的半径参数均参考钢制轮辋的冲压成型工艺设置，避免出现应力集中的锐角结构，兼顾结构强度与冲压成型的工艺可行性。材质与渲染环节，针对钢制轮辋的材质特性，赋予模型高反光的黑色金属烤漆材质，调整材质的粗糙度、反射率参数，还原钢制轮辋经电泳、喷涂处理后的表面质感；渲染时采用柔和的工作室光照环境，通过多角度光源打光凸显轮辋的曲面弧度与金属光泽，清晰呈现轮辋各部位的结构层次与轮廓细节。整体设计完整还原了钢制轮辋的真实结构，所有特征均为可编辑的参数化特征，可根据不同车型的载荷需求、轮胎尺寸快速调整参数生成适配的轮辋模型，可用于汽车底盘系统的装配验证、车轮结构的力学仿真分析、相关课程的教学演示等场景，模型结构无冗余特征，几何拓扑完整，不存在破面、重叠面等几何错误，可直接导入各类CAE仿真软件、CAM加工软件开展后续工作。
