趣味互动式人体电阻感应测谎装置结构设计

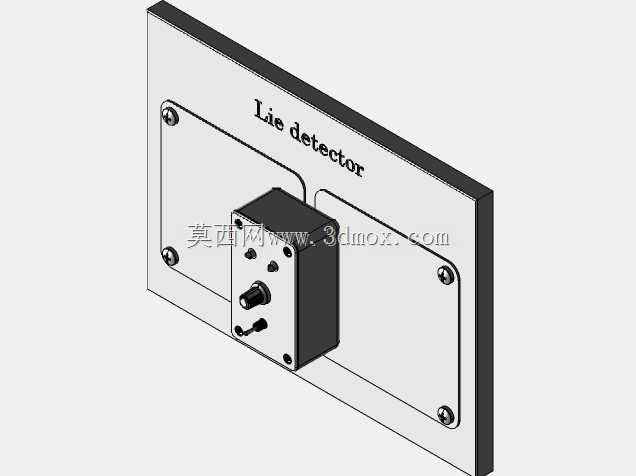

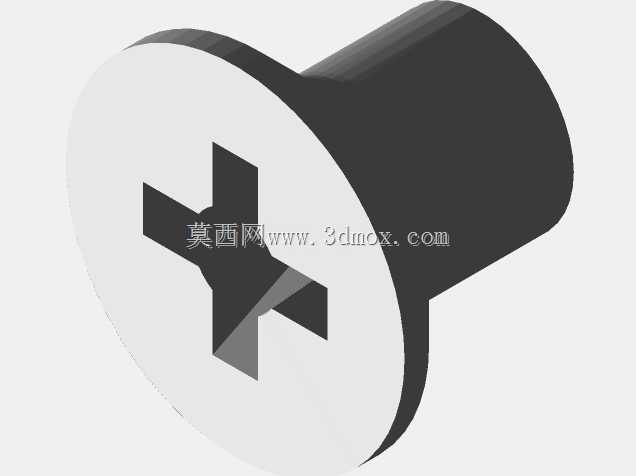

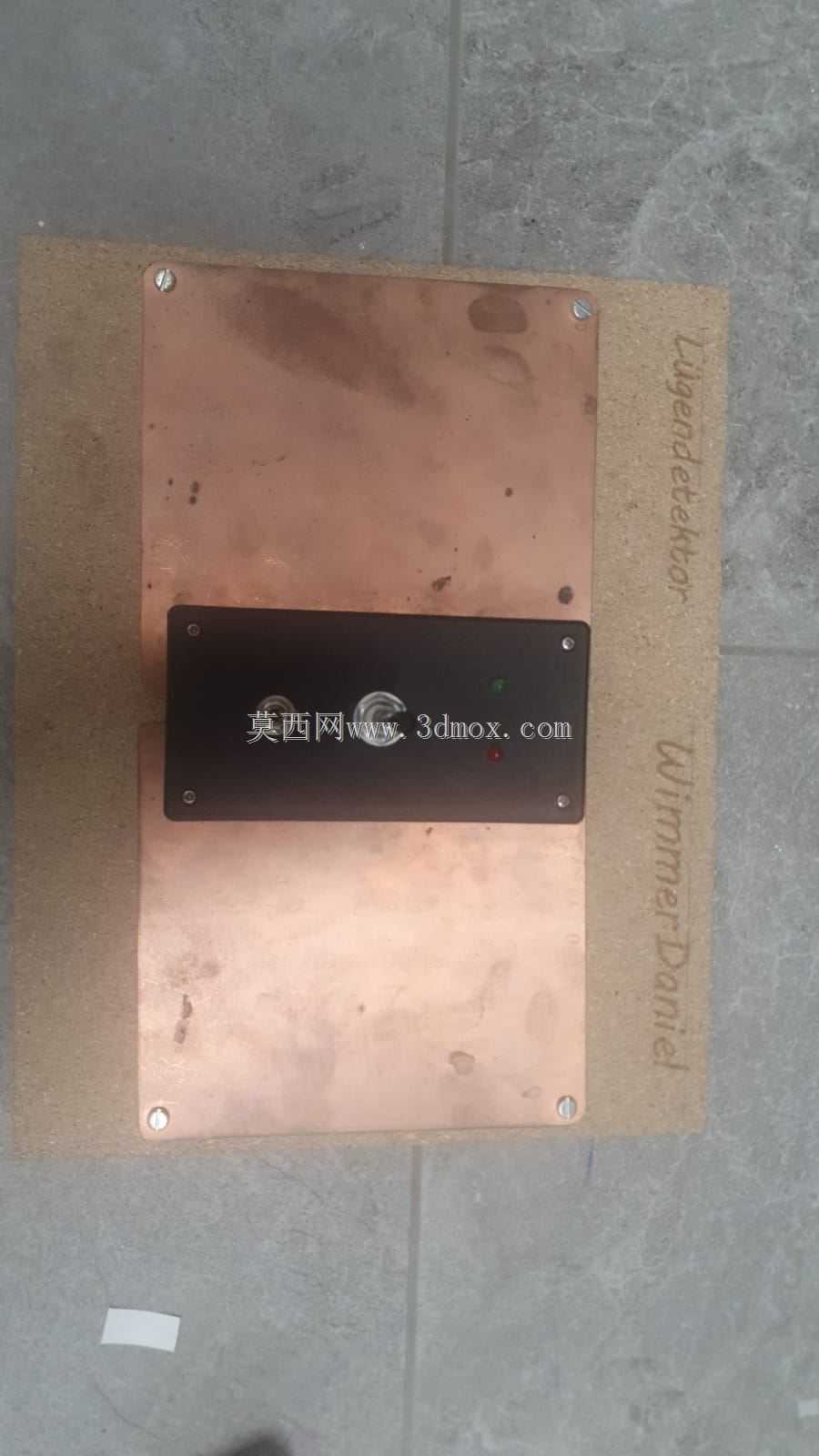

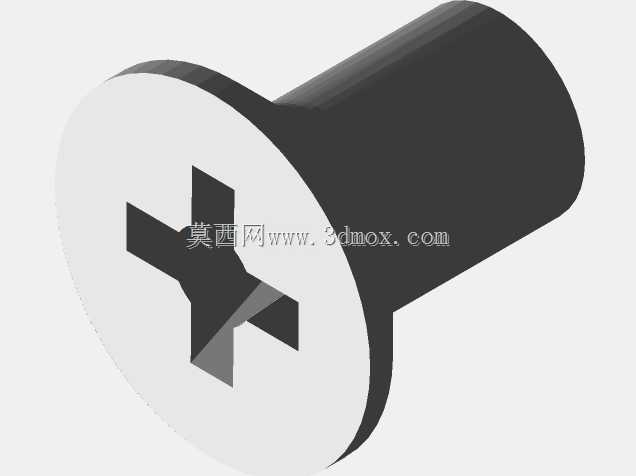

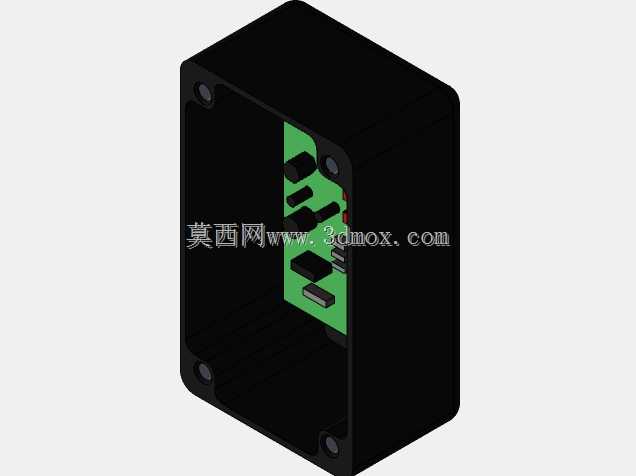

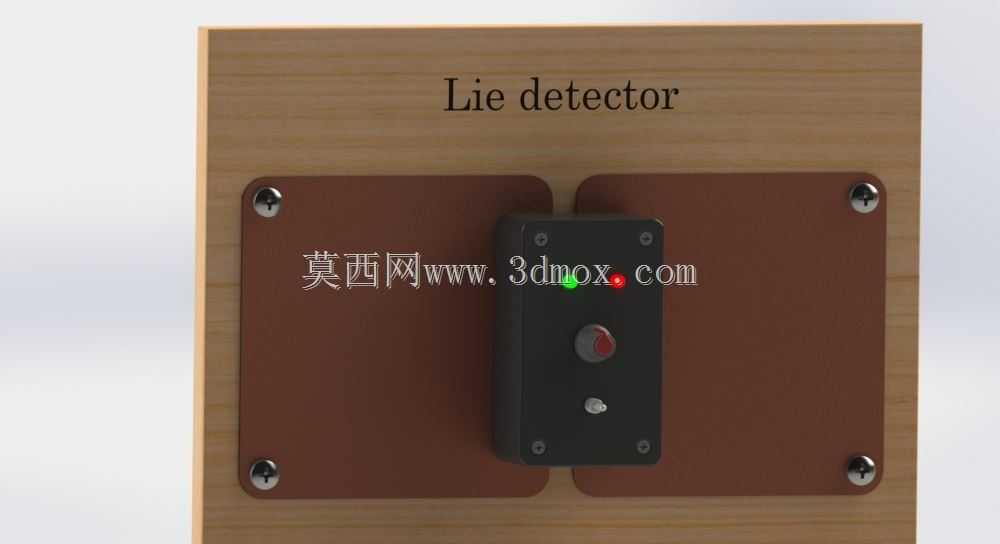

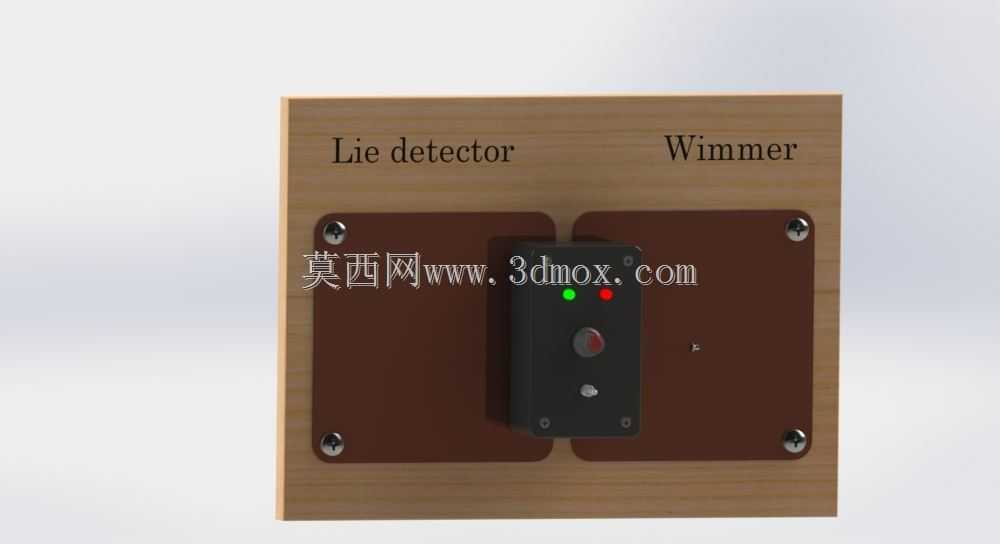

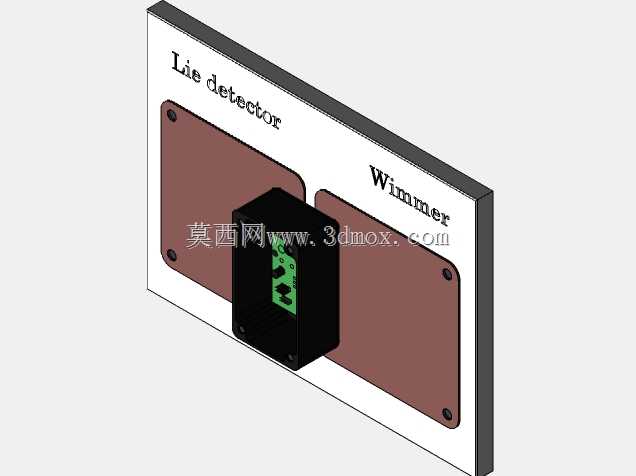

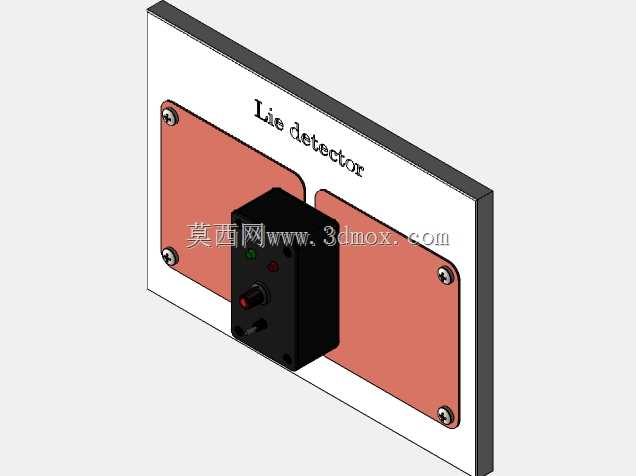

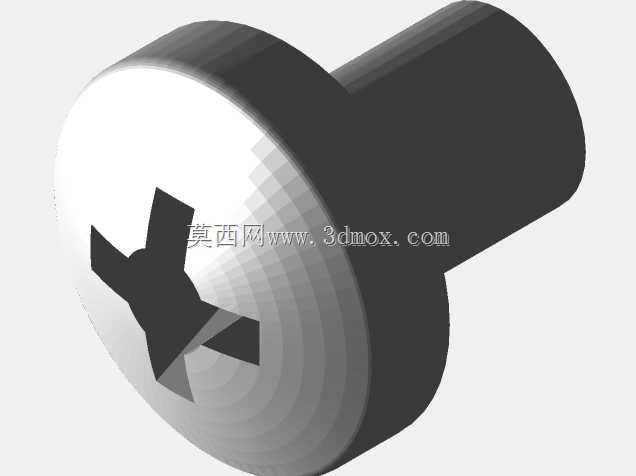

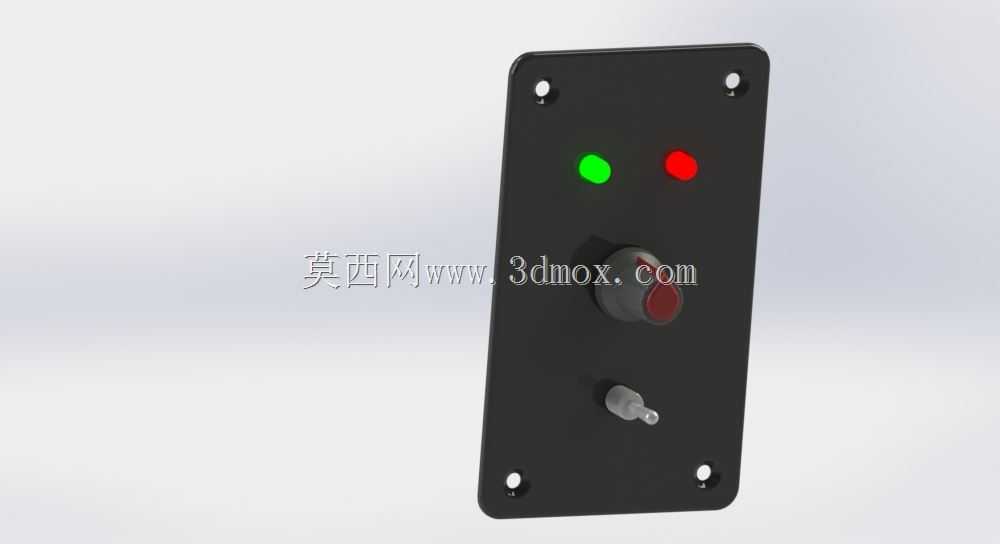

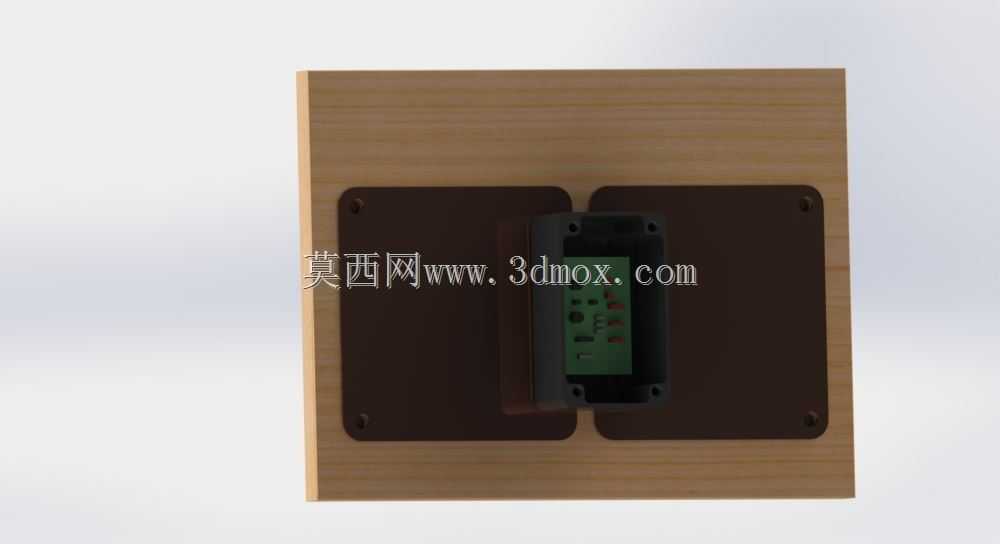

　　这款互动式测谎装置的核心检测逻辑依托人体皮肤电阻变化实现，日常应用场景覆盖科普教具展示、休闲聚会互动、青少年科创实验多个领域，并非专业司法级测谎设备，核心是通过可感知的灯光反馈实现趣味互动效果。装置的接触检测端采用两块独立铜板作为电极接触面，铜板边缘做R2圆角处理，避免尖锐边角划伤使用者手部，铜板通过M3沉头螺丝固定在背板的棕色绝缘衬板上，衬板选用酚醛树脂材质，厚度3mm，既保证绝缘性能隔绝背板导电干扰，又能提供足够的安装支撑强度，衬板与木质背板之间预留0.5mm间隙，避免安装应力导致衬板翘曲变形。中间的控制模块采用独立盒式结构，外壳为ABS注塑成型的黑色壳体，整体尺寸为80mm45mm25mm，壳体四个角预留M2.5安装孔，

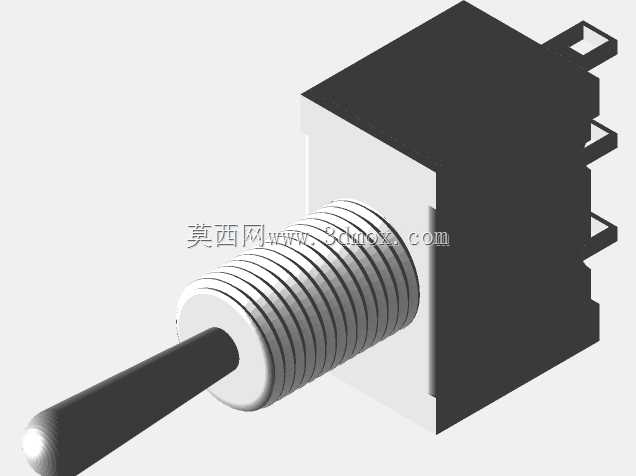

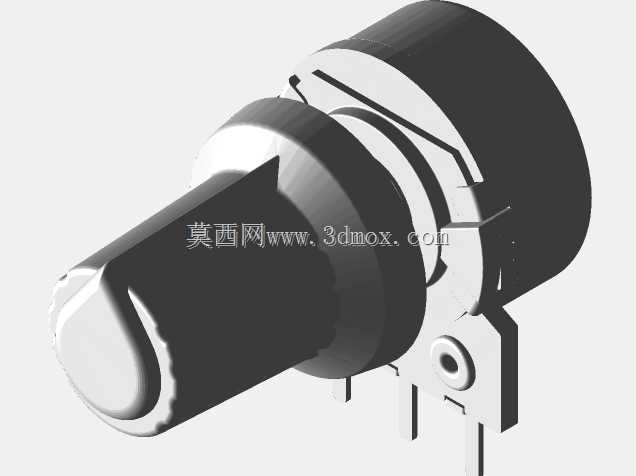

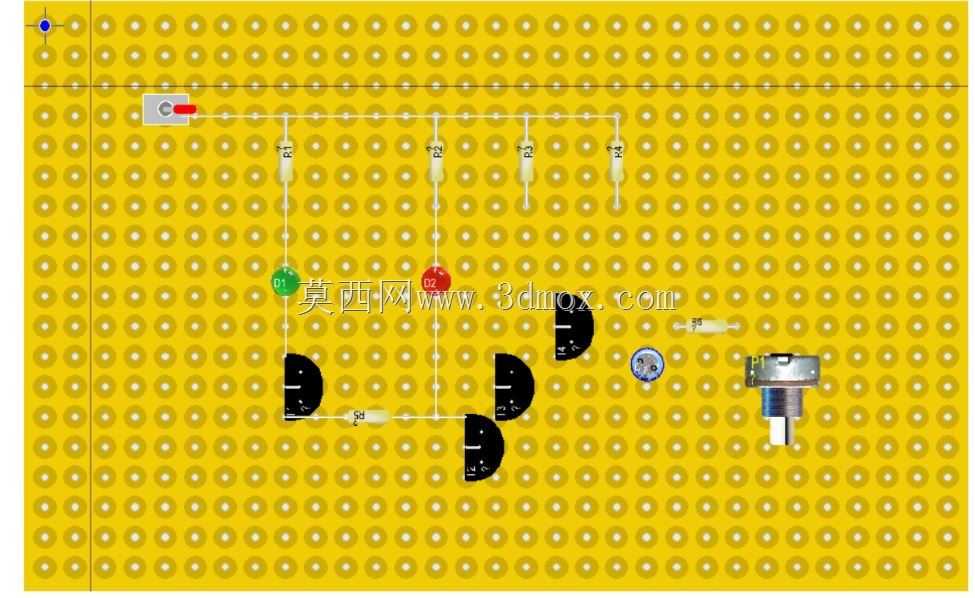

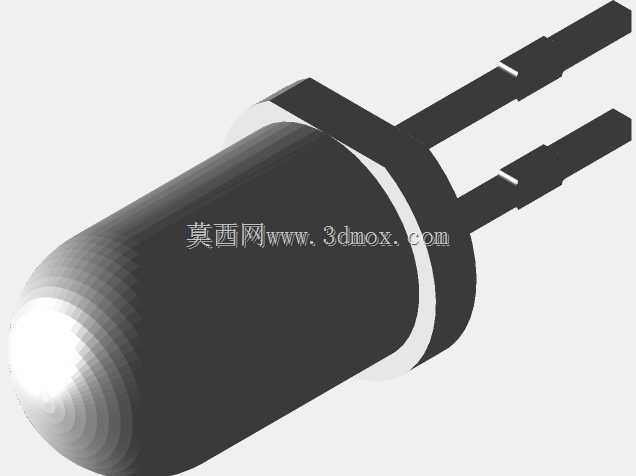

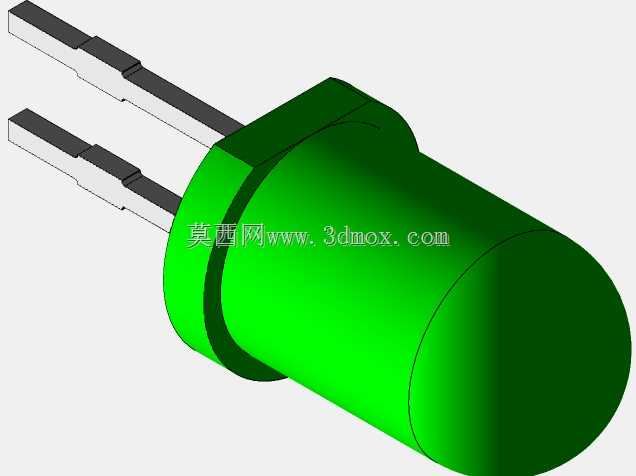

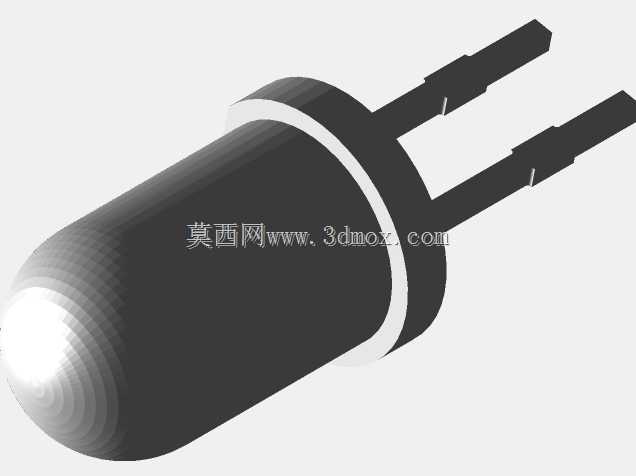

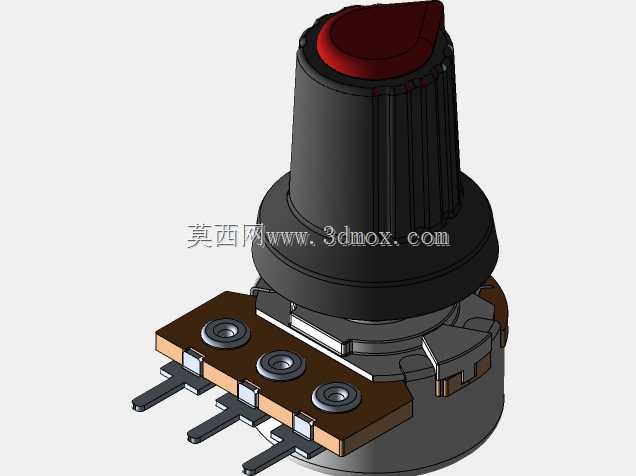

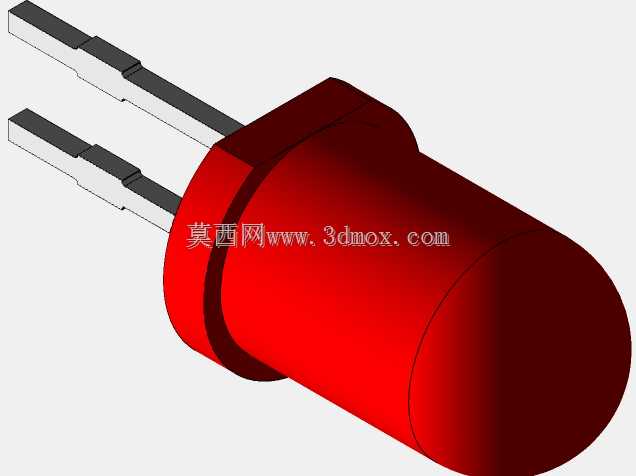

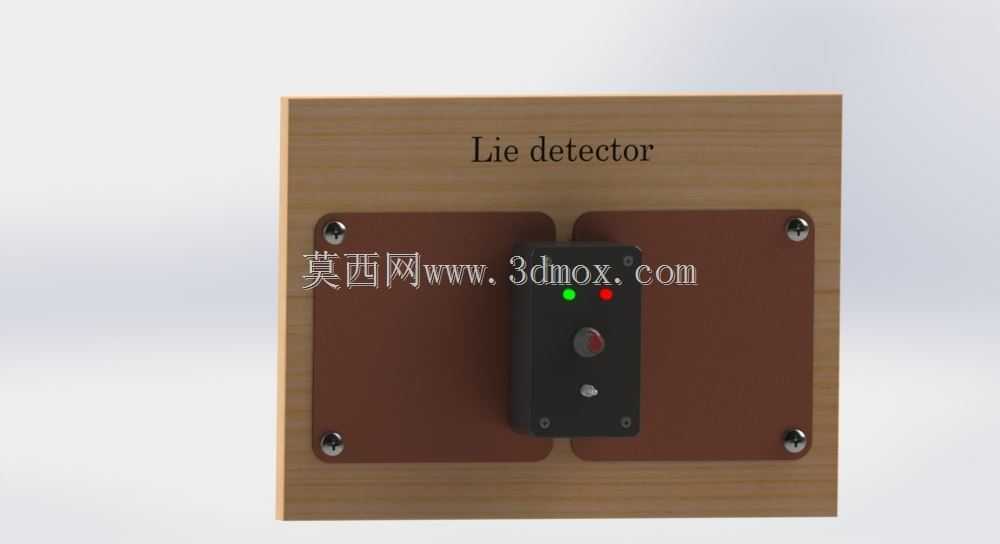

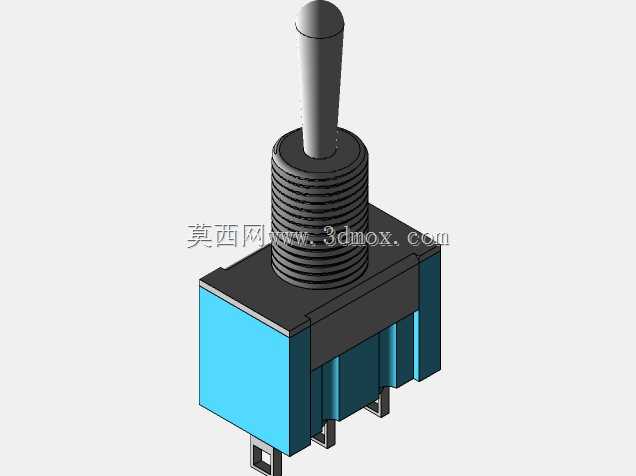

　　通过螺丝直接固定在两块铜板中间的衬板位置，安装时控制模块底部与衬板完全贴合，避免悬空导致的接线拉扯断裂。控制模块上集成了两颗状态指示LED，绿色为电源正常指示，红色为触发告警指示，LED灯珠伸出壳体表面1mm，搭配半透明磨砂导光帽，避免光线直射刺眼，同时扩大发光可视角度；中间的红色带帽按钮为设备电源开关，下方的银色旋钮为电位计调节端，旋钮表面做滚花处理，方便手动旋转调节阈值，调节阻尼设置为0.15N·m，既不会因为轻微触碰偏移阈值，也不需要过大的旋转力度。电路设计层面，核心检测回路通过铜板采集人体两端的电阻信号，当使用者手部出汗导致皮肤接触电阻下降到设定阈值时，比较电路输出电平信号触发红色LED点亮，

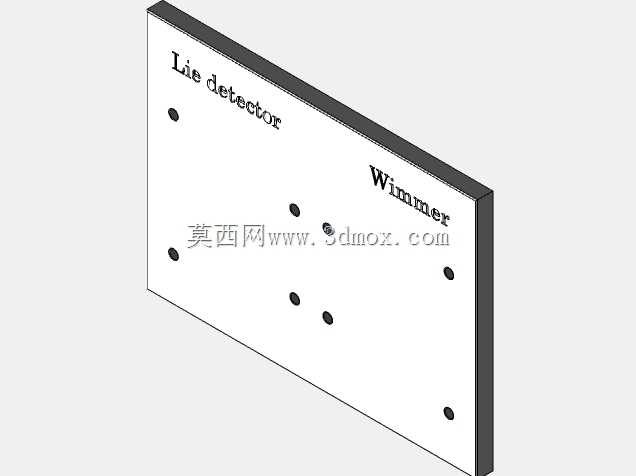

　　电位计的调节范围覆盖100kΩ到2MΩ，适配不同人群的基础皮肤电阻差异，因为不同个体的皮肤角质层厚度、手部干燥程度存在明显区别，出厂默认阈值设置在500kΩ，可根据实际使用场景手动调整，比如冬季空气干燥皮肤电阻普遍偏高时，可将阈值适当调高，夏季高温高湿环境下可适当调低阈值，避免误触发。整体背板采用实木多层板材质，厚度12mm，表面做清漆哑光处理，既保留木质纹理的质感，也能避免受潮变形，背板整体尺寸为220mm*180mm，底部预留一排直径5mm的穿线孔，孔间距10mm，方便内部接线从背板后方引出连接电源，背板后方预留两个壁挂安装孔，孔距160mm，可直接挂在墙面的膨胀螺丝上，也可搭配L型支架放置在桌面使用，

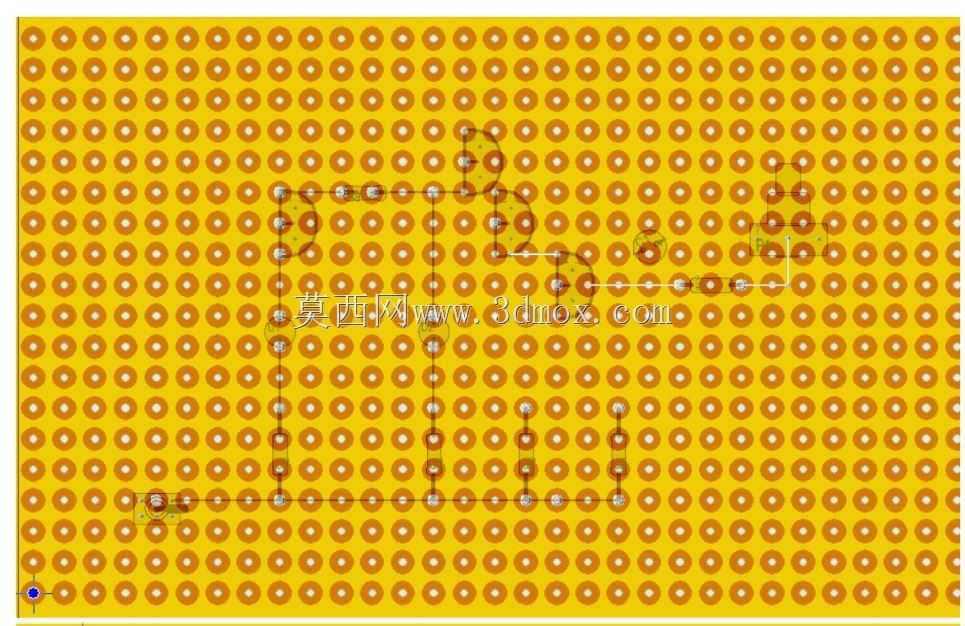

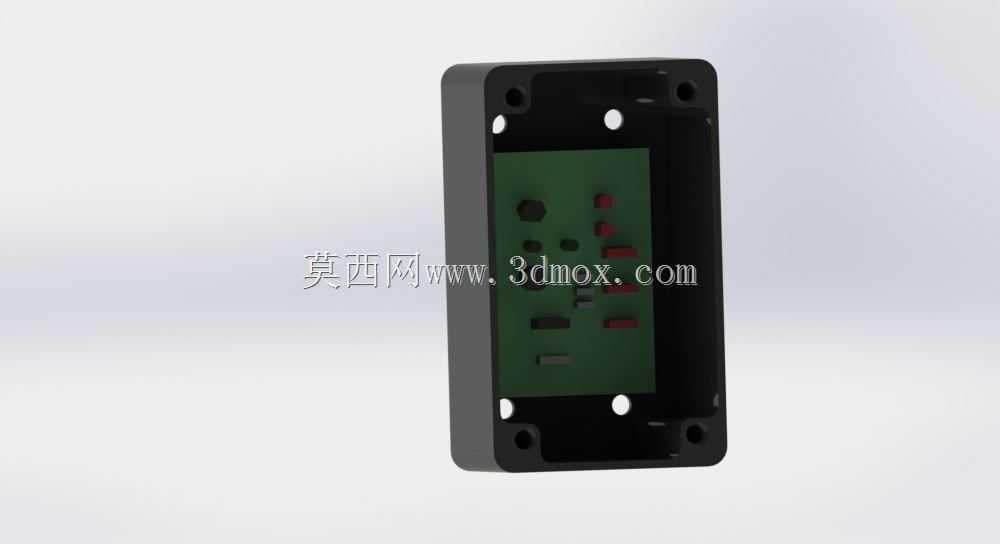

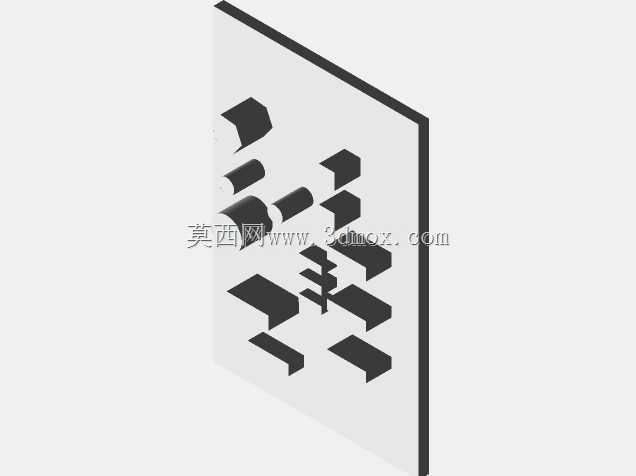

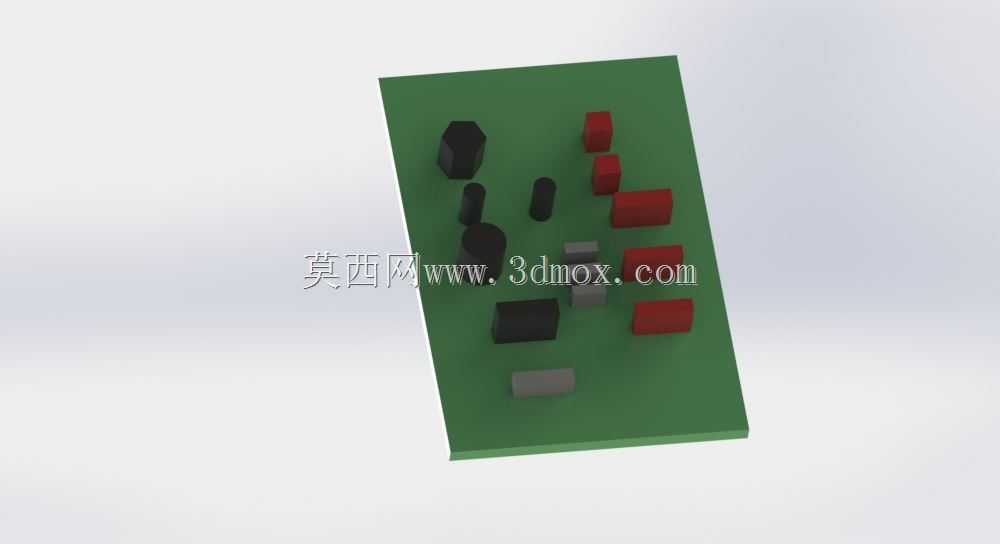

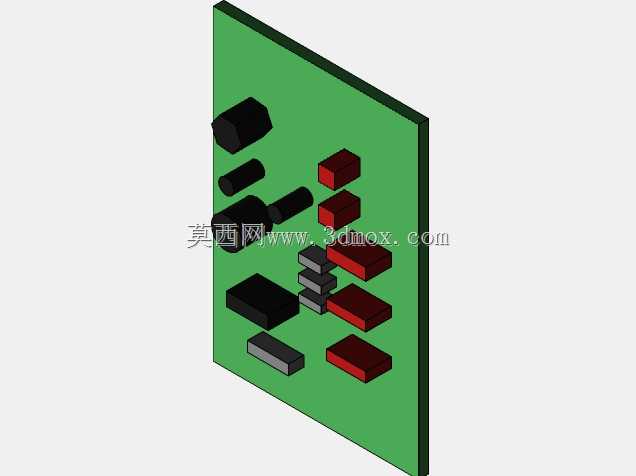

　　安装时背板与墙面预留3mm间隙，方便走线与散热。内部PCB板采用FR-4玻纤基材，厚度1.6mm，铜箔厚度1oz，所有焊接点做浸锡处理，避免长期使用出现虚焊脱落，电源输入采用5V直流供电，可通过USB接口直接连接充电宝或者普通手机充电器供电，整机工作电流不超过20mA，长时间使用也不会出现明显发热。在结构装配逻辑上，所有零部件均采用可拆卸式螺丝固定，没有采用胶粘或者铆接结构，方便后期拆解维护与电路调试，铜板与内部电路的连接采用2.54mm间距的接插件，不需要焊接即可完成接线，降低组装难度。装置的触发响应时间设置在200ms，既不会因为手部短暂接触导致误触发，也能在电阻达到阈值时及时给出灯光反馈，互动过程中不会出现明显的延迟感。作为科普类互动装置，其结构设计充分考虑了使用安全性，所有外露导电部件的电压均不超过5V，属于安全特低电压范围，即使长时间接触也不会有触电风险，外壳所有边角均做圆角处理，没有外露的尖锐结构，适合全年龄段人群使用。
