船用120A无刷电调三维结构设计

　　在船模动力系统的配套设计中，电调作为连接接收机、动力电池与无刷电机的核心控制部件，其结构合理性直接影响动力输出稳定性与舱内布局适配性，本次呈现的120A规格船用无刷电调结构，针对竞速类、仿真类遥控船的使用场景做了针对性的结构适配。从实际应用场景来看，这类大电流电调主要适配长度在80cm至150cm区间的遥控模型船，覆盖竞速艇、仿真拖船、遥控潜水器等多种水上载具的动力控制需求，能够在高湿度、存在溅水风险的舱内环境中稳定承载持续120A的电流输出，满足无刷电机在全油门加速、急停换向等工况下的电流供给与转速调节需求。

　　从功能特性层面看，该电调承担三项核心功能：其一是将动力电池输出的直流电转换为无刷电机所需的三相交流电，通过内置的控制逻辑完成电机换相，实现转速的线性调节；其二是接收接收机传递的油门控制信号，根据信号占空比调整输出功率，匹配操控端的动力指令；其三是自带低压保护、过流保护的硬件安装位，可在电池电压过低、电流超出阈值时切断输出，避免电池过放、功率管烧毁等故障。

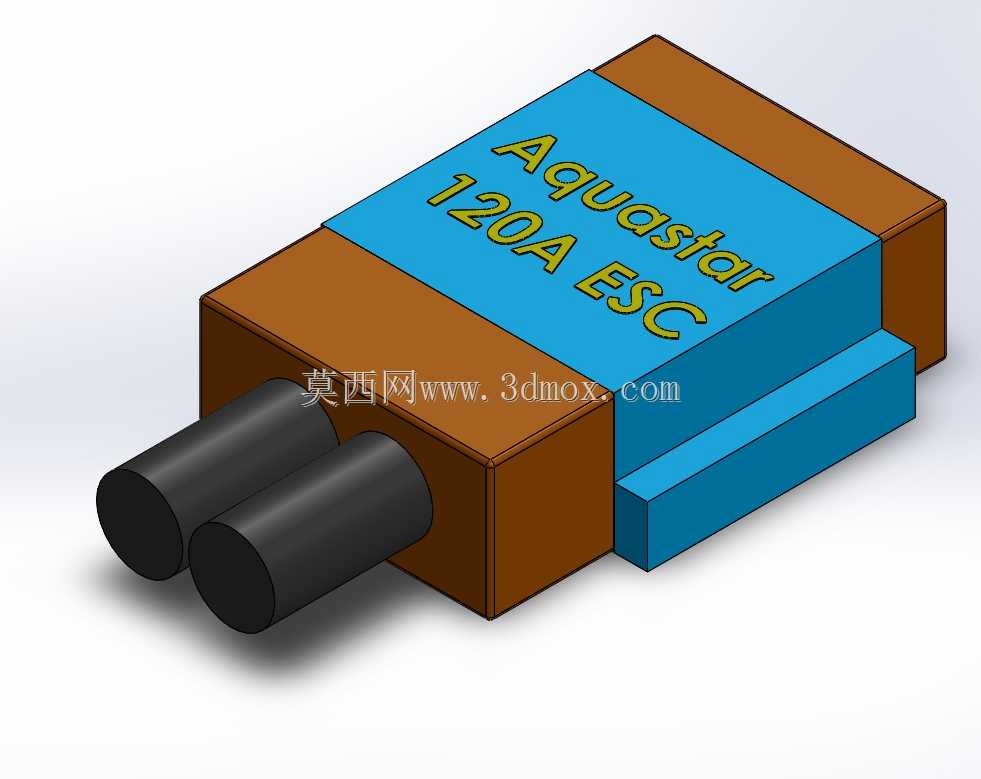

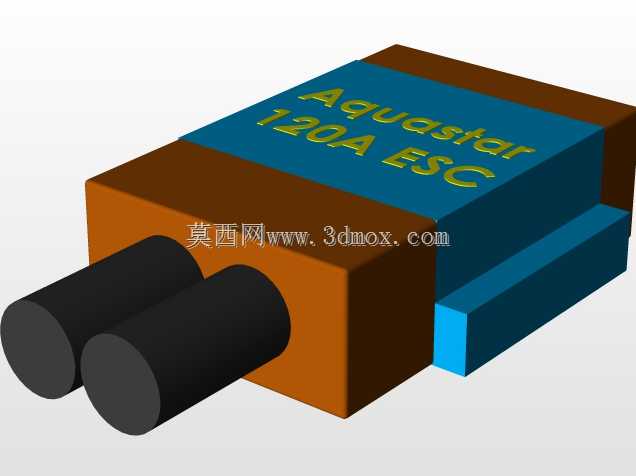

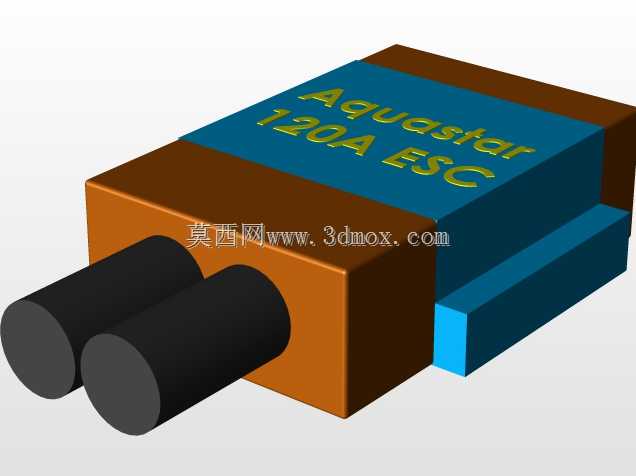

　　设计思路上，该结构采用模块化的布局逻辑，主体功率部分采用长方体主壳体结构，将功率管、电容等发热元件集中布置在主壳体内部，预留散热面的安装位置，可直接贴合船壳内壁或者加装水冷散热套，适配船模常用的水冷散热方案；输出端采用双圆柱接头的凸起结构，直接对应无刷电机的三相接线中的两个动力接线端，减少接线冗余，降低舱内线路杂乱带来的干扰风险；信号输出端采用侧边凸台结构，预留排线接插空间，避免接插后与周边电池、舵机部件产生干涉。

　　外形尺寸与安装边界方面，主壳体采用规整的长方体构型，长宽高比例适配多数船模动力舱的预留安装空间，安装时可通过双面胶或者扎带直接固定在舱内平整位置，无需额外定制复杂安装支架；双输出圆柱接头的中心距、伸出长度均匹配常用的10AWG动力线焊接需求，接线后无需额外做弯折处理即可对准电机接线端；侧边信号接插凸台的高度控制在合理范围，接插信号线后整体高度不会超出主壳体顶面过多，避免与舱盖产生挤压。

　　在结构细节处理上，壳体边缘做了小尺寸倒角处理，避免安装时划破舱内防水胶带或者线路绝缘层；整体结构无多余外凸结构，在舱内晃动或者受水流冲击产生震动时，不会勾挂周边线路；壳体表面预留的标识区域可清晰标注电流规格、接线定义，方便安装调试时快速识别接线端口，减少接反线导致的设备损坏风险。这类结构设计在做三维建模时，重点还原了各部件的装配关系与安装干涉边界，可直接用于船模动力舱的布局仿真，验证电调与电池、电机、接收机的位置适配性，提前排查线路走向、安装空间不足等问题，也可作为同规格电调改型设计的结构参考，调整散热结构、接头形式后适配不同功率等级的船用动力需求。
