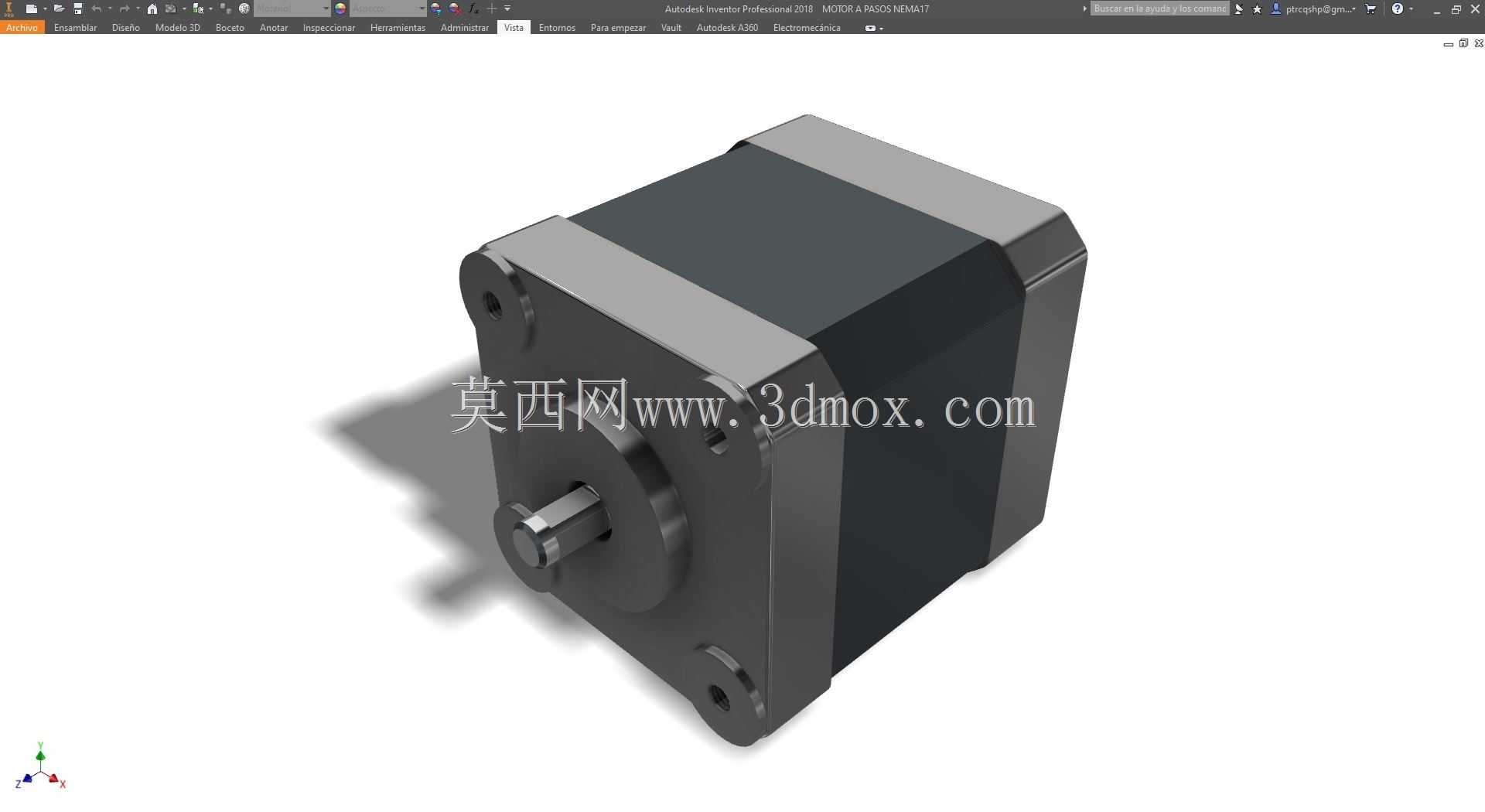

NEMA17规格42型步进电机三维结构

　　做小型自动化设备结构设计的工程师，对NEMA17规格的步进电机肯定不会陌生，也就是行业里常说的42步进电机，这类电机是桌面级自动化装备、小型数控设备里用量最大的执行元件之一，这次的三维结构完整还原了VEXTA品牌PX245系列对应规格产品的全部安装与外形细节，能直接用于设备的整体装配干涉校验，不用再对着二维样本反复核对安装孔位、轴伸尺寸这些容易出错的边界参数。

　　从实际应用场景来看，这类法兰边长42mm的步进电机，覆盖的设备范围非常广：桌面级3D打印机的XYZ轴进给传动、小型雕刻机的主轴进给与移动轴驱动、桌面点胶机的位移平台动力输出、自动拧螺丝机的送料与轴位驱动、小型传送带的动力端、实验室自动化分析设备的样本传送机构，甚至很多小型非标工装的定位动作执行，都会优先选这个规格的电机——它的输出扭矩刚好覆盖0.2N·m到0.6N·m的常用区间，既不会像20、28规格的小电机那样扭矩不足带不动负载，也不会像57、86规格的电机那样体积过大占用过多安装空间，成本控制也刚好匹配小型设备的预算区间。

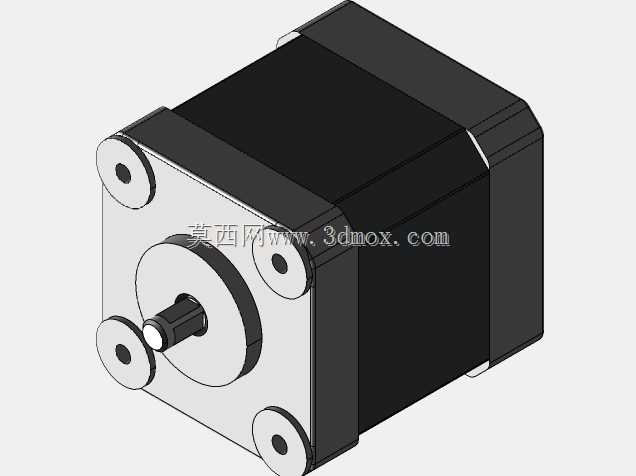

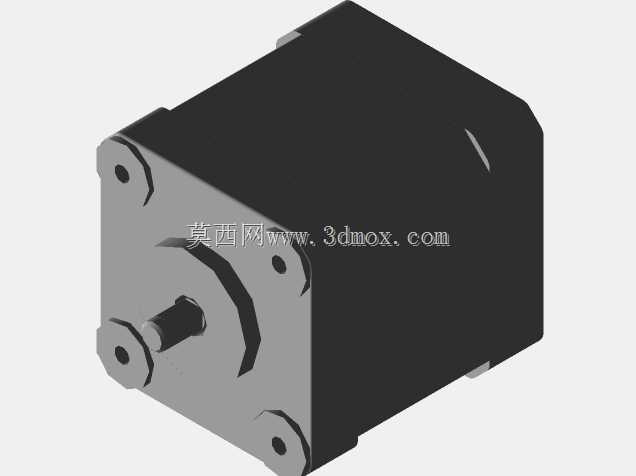

　　从结构设计的细节来看，这个模型完整还原了电机的实际构造特征：机身主体采用方形叠片冲压壳体，表面做深色氧化处理，前后端盖是压铸铝合金材质，做了银灰色的表面处理，端盖上预留的4个安装孔是M3螺纹规格，孔位中心距严格按照NEMA标准的31mm间距设计，安装时不管是直接锁在设备立板上，还是搭配对应的电机安装座、减震垫，都能完全匹配标准配件的尺寸，不会出现孔位对不上的问题。输出轴是D型切边结构，直径5mm，切边位置的尺寸公差在模型里做了准确还原，不管是搭配同步轮、联轴器还是小型齿轮，都能直接在装配环境里校验配合间隙，不用再担心轴伸长度过长和设备内部结构产生干涉——轴伸的有效长度是22mm，从端盖安装面算起的突出尺寸完全符合行业通用标准，选型时只要核对负载端连接件的轴向尺寸，就能直接判断是否需要加轴套或者调整安装位置。

　　建模的时候特意把电机的出线端位置做了准确还原，出线口在电机尾部的侧方，不是正后方居中的结构，这一点在做设备布线设计的时候非常重要，很多新手工程师建模时容易忽略出线位置，等实际装配的时候才发现电机尾部的线缆和设备后板、拖链支架顶在一起，不得不重新改安装板的结构，耽误项目进度。另外电机机身的叠片厚度对应的是40mm机身长度的规格，整体机身从前端盖安装面到尾部端盖的总长度控制准确，做设备内部空间排布的时候，能精准预留出电机的安装空间，包括电机运行时的散热间隙也能提前预留，避免电机和周边的线槽、电路板、其他传动部件距离过近，影响散热或者产生装配干涉。

　　从功能特性的角度来说，这类开环步进电机的优势就是控制简单，搭配对应的步进驱动器就能实现精准的角度控制，单步距角1.8度，细分后能实现更小的进给分辨率，完全满足小型设备的定位精度要求，不需要额外加编码器做闭环反馈就能满足大部分场景的使用需求，整体方案的成本比伺服电机低很多，安装调试也更简单，对小型设备的开发者来说非常友好。这个三维模型把电机所有的外部安装特征都做了1:1还原，没有做多余的简化，安装孔的沉台深度、端盖的倒角、输出轴的卡簧槽位置这些细节都有体现，导入到装配体里之后，不管是做静态的干涉检查，还是做运动仿真的时候模拟电机带动传动部件的动作范围，都能得到准确的结果，不用再自己对着样本参数从零开始建模，能节省不少结构设计阶段的时间。

　　实际做选型设计的时候，很多工程师容易踩的坑就是只看电机的扭矩参数，忽略安装边界的细节，比如端盖的凸台尺寸——这个电机前端盖有一个定位凸台，直径22mm，突出安装面1.5mm，对应的安装板上需要开对应的定位孔，才能保证电机的轴中心和传动部件的中心同轴，减少传动过程中的震动和噪音，这个凸台的尺寸在模型里做了准确还原，设计安装板的时候可以直接从模型里提取轮廓尺寸，不用再去翻样本查公差，能有效避免因为定位尺寸不对导致的同轴度误差问题。另外电机的四个安装孔是通孔设计，从前端盖贯穿到后端盖，锁螺丝的时候螺丝长度要控制好，不能拧得过深顶到内部的定子线圈，模型里也把安装孔的深度做了准确体现，设计时可以直接核对所选螺丝的有效长度，避免螺丝过长损坏电机内部结构。
