在液压动力单元、高压燃油输送系统的集成阀组设计中,这类叠加式压力控制阀是油路压力调控的核心执行元件,常被布置在阀组叠层的中间安装位,无需额外过渡油路块即可实现油路压力的阈值控制,适配工程机械、重型机床、燃油加注设备的高压油路工况。从实际使用场景来看,这类阀件主要承担油路超压泄放、系统压力恒定维持的功能,当主油路压力超过设定阈值时,阀体内的锥阀芯在压差作用下克服弹簧预紧力位移,导通泄油回路将多余压力油导回油箱,避免管路、泵体因持续超压出现密封失效、管路爆裂的问题;在系统正常工作区间内,阀芯保持闭合状态,保障主油路压力稳定在设定区间,为下游执行元件提供稳定的动力油源。

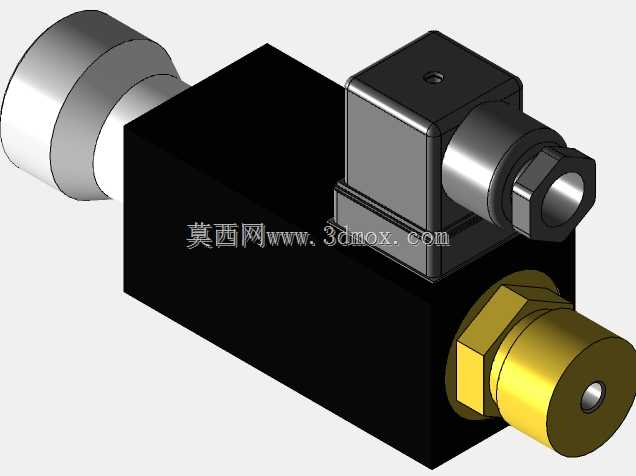

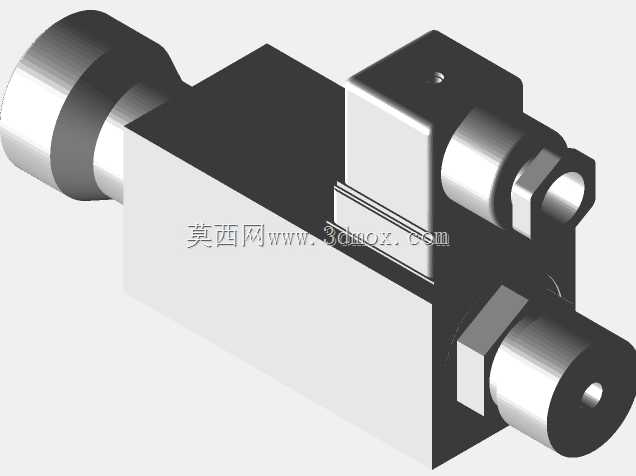

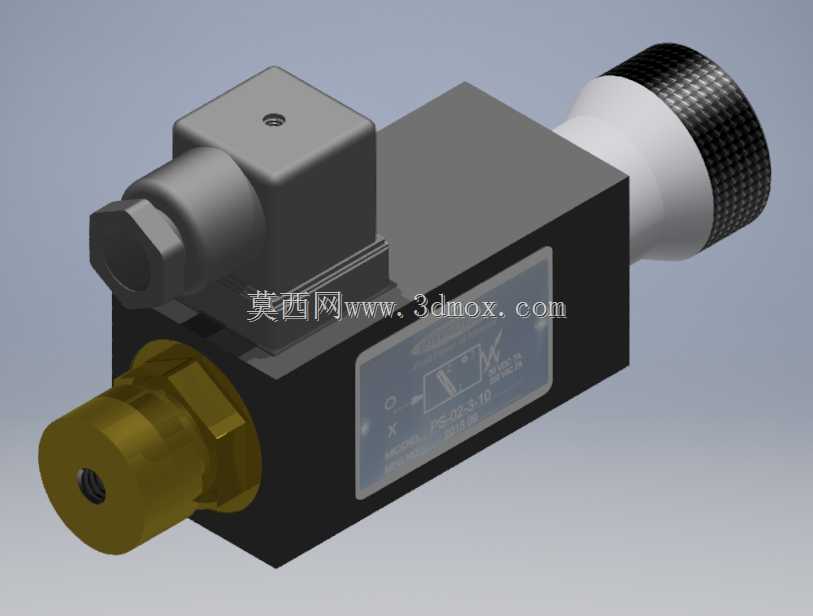

设计层面上,这款阀件采用模块化叠加安装思路,主体安装面遵循标准通径的叠加阀安装尺寸规范,底面与顶面的油口位置、安装孔位完全匹配同通径的电磁换向阀、单向节流阀等叠加式阀件,多阀叠装时仅需四根长螺栓贯穿固定即可完成阀组组装,大幅减少了外接管路的接头数量,降低了油路泄漏的风险。阀体左侧的电磁铁驱动模块,用于实现压力控制的远程电控切换,可接入设备的PLC控制系统,根据设备运行工况远程调整压力控制的触发逻辑;阀体右端的滚花调节旋钮,用于手动设定弹簧预紧力,也就是调整压力控制的阈值,旋钮表面的滚花纹理是为了手动调节时增大摩擦力,无需专用工具即可完成小范围的压力校准,旋钮内部带有锁紧结构,压力设定完成后可锁定位置,避免设备运行过程中因振动导致设定值偏移。阀体前端的黄铜色油口接头为进油端,采用公制外螺纹连接形式,接头端面带有密封槽,安装时搭配O型圈即可实现端面密封,适配高压工况下的密封要求,黄铜材质的接头具备较好的抗腐蚀性能,适配液压油、燃油等不同介质的输送需求。
从安装边界来看,这款阀件的主体外形为方正的块式结构,安装时需预留右侧调节旋钮的操作空间,至少保留50mm的徒手操作余量,左侧电磁铁模块的接线端需预留线缆弯折空间,避免线缆过度弯折导致绝缘层破损;阀件的安装底面需与阀块安装面完全贴合,平面度要求控制在0.02mm以内,避免安装面间隙导致的内泄漏,四个安装孔的螺栓锁紧扭矩需控制在对应螺栓等级的推荐扭矩区间,避免扭矩过大导致阀体变形卡滞阀芯。在三维建模过程中,这类阀件的内部流道做了等比例还原,阀芯与阀套的配合间隙、弹簧的安装预压量都按照实际产品的装配公差做了参数化设置,可直接用于阀组的装配干涉检查、油路流场仿真分析,也可作为液压系统教学演示的模型素材,帮助设计人员直观理解叠加式压力阀的工作原理与装配关系。在实际选型应用中,这类阀件的额定工作压力可覆盖31.5MPa的高压工况,额定流量根据通径不同可适配40L/min到100L/min的油路需求,可根据系统的实际流量、工作压力区间选择对应通径的型号,安装时需注意油口的方向标识,避免进回油口接反导致阀件功能失效。
