电液换向液压控制元件三维结构

　　在重型液压系统的回路搭建中，大流量工况下的方向控制一直是设计环节的核心难点，常规电磁换向阀受限于电磁铁推力，通径往往无法满足大流量油液的通断与换向需求，电液换向结构的出现恰好填补了这一应用空白。这类控制元件常被应用在冶金设备液压站、大型注塑机锁模回路、工程机械上车液压系统、重型压机动力回路等场景，负责在高压大流量的油液通路中，接收弱电控制信号完成主油路的方向切换，驱动后续液压缸、液压马达等执行元件完成规定动作。

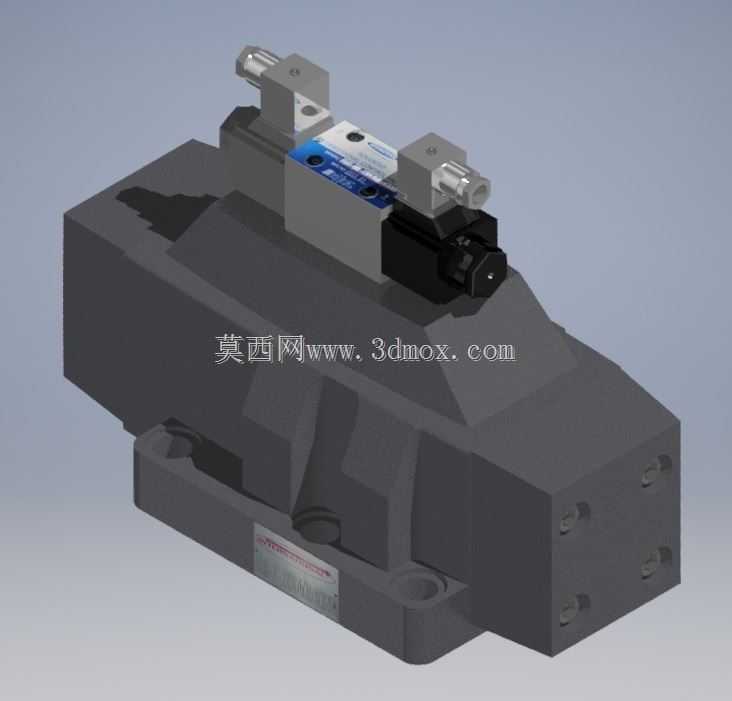

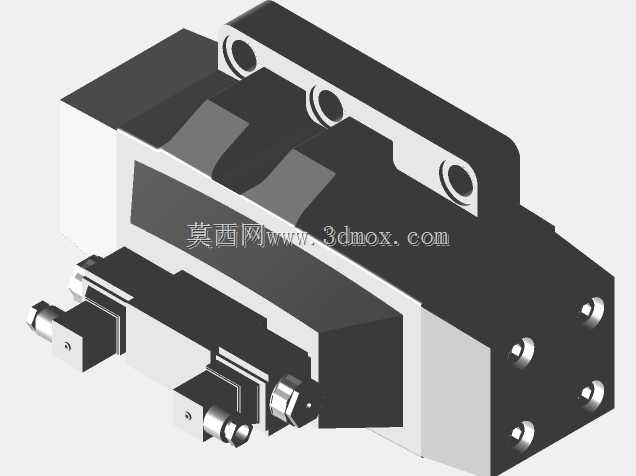

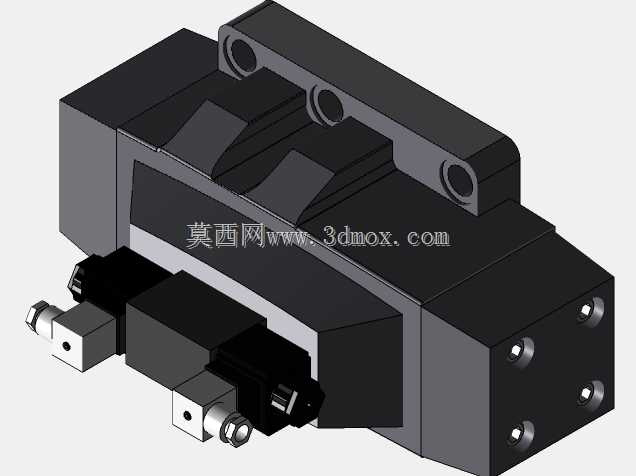

　　从结构逻辑来看，该元件采用两级控制的设计思路，上部的小通径电磁换向阀作为先导级，下部的大通径滑阀结构作为主级，先导阀接收外部电控信号后，先输出小流量控制油液推动主阀芯移动，以此实现用小功率电磁信号控制大功率主油路通断的效果，相比直接驱动的大通径电磁阀，这种结构大幅降低了电控部分的功率需求，同时也提升了主阀换向过程的平稳性，可通过调节先导油路的阻尼件参数，调整主阀芯的换向速度，避免大流量油液突然换向带来的液压冲击，保护管路与其他液压元件不受压力尖峰损伤。

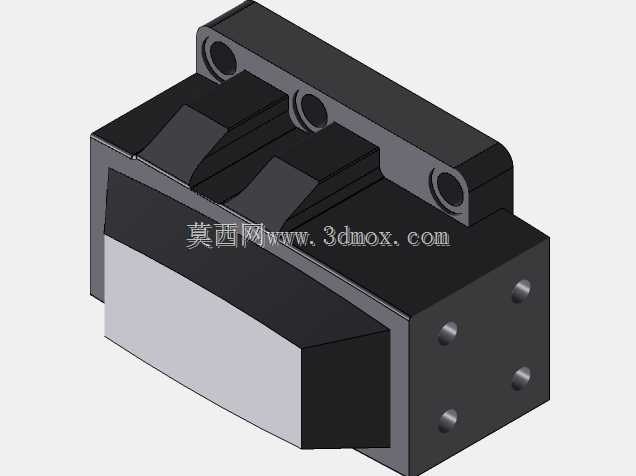

　　建模过程中需要重点关注主阀体的安装边界，主阀底部的安装面遵循标准液压阀安装面的尺寸规范，其上的油口通径、安装螺栓孔位、定位销孔位置都需要和对应通径的油路块匹配，建模时需严格保证安装面的平面度公差，避免实际装配时出现油液渗漏问题。主阀体两侧的主油口、控制油口的位置与深度需要符合管路连接的空间要求，避免和周边管路、其他阀件产生装配干涉。上部先导阀和主阀体的连接面同样需要保证密封槽的尺寸精度，密封沟槽的宽度、深度、倒角都要匹配对应规格的O型密封圈，防止控制油内泄影响先导控制的稳定性。

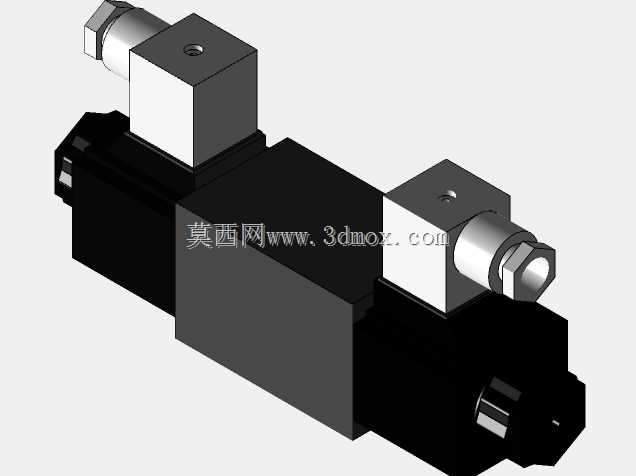

　　主阀芯的结构设计是整个元件的核心，阀芯上的台肩尺寸、遮盖量参数直接决定了阀的中位机能、换向响应速度与内泄量，建模时需要严格保证阀芯与阀孔的配合间隙，间隙过大会导致内泄量超标，系统效率下降，间隙过小则容易出现阀芯卡滞，尤其是在油液存在少量污染颗粒的工况下，合理的配合间隙能提升元件的抗污染能力。先导阀部分的电磁铁连接尺寸、插头位置需要符合通用电气接线的空间要求，预留足够的接线操作空间，避免现场接线时出现操作空间不足的问题。

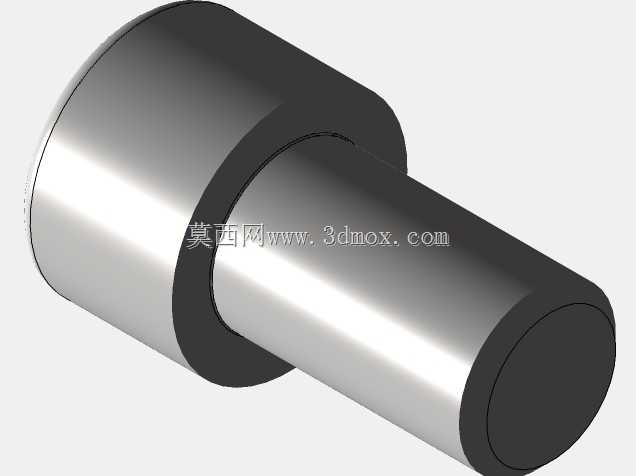

　　在实际选型建模时，还需要考虑不同控制方式的结构差异，比如内控内泄、内控外泄、外控内泄、外控外泄四种控制油形式对应的油道封堵位置区别，建模时可通过模块化的结构设计，将不同控制形式的封堵件做成可替换的结构，方便后续同系列不同配置的阀件模型快速派生。主阀两端的端盖结构上，需要预留调节螺杆的安装空间，部分型号的电液阀可通过端盖上的调节件调整阀芯的行程，以此调节阀口的最大通流能力，建模时需要保证调节结构的运动空间，避免和周边结构产生运动干涉。

　　从装配逻辑来看，整个元件的装配遵循从下到上的顺序，先将主阀芯装入主阀体阀孔，再安装两端端盖与密封件，之后将先导阀通过连接螺栓固定在主阀体的顶面，连接好内部的控制油道，最后安装两侧的电磁铁与接线插头。建模时需要还原所有密封件的安装位置，包括静密封与动密封的沟槽尺寸，这些细节直接影响模型在后续虚拟装配、管路干涉检查中的参考价值，尤其是在做液压站整体布局时，准确的阀件外形尺寸与安装点位，能帮助设计人员提前规避管路布置、操作空间预留不足的问题，减少现场装配时的整改工作量。
