起重机支腿稳定液压油缸结构设计

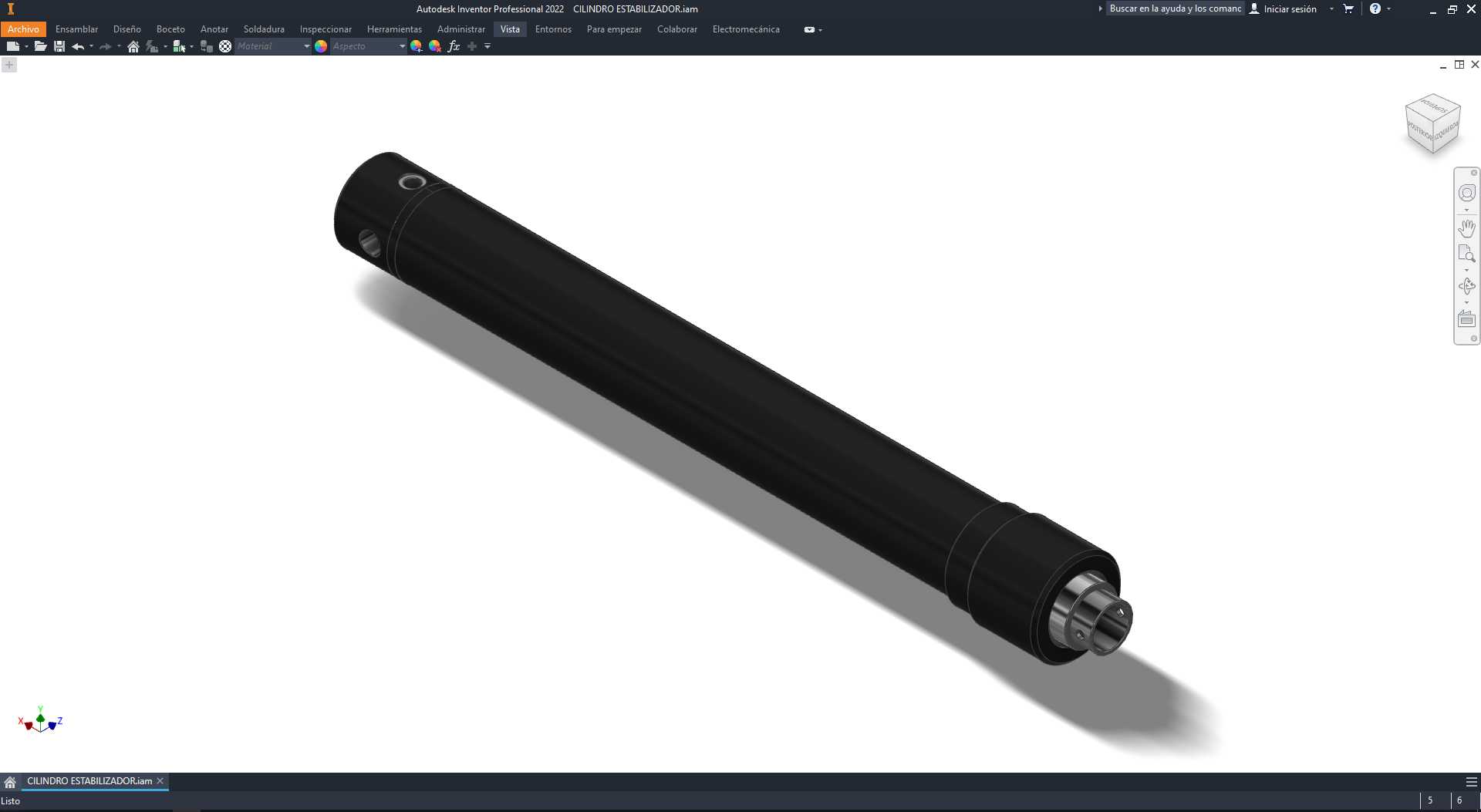

　　在移动式起重设备的作业场景中，支腿液压油缸是保障整机作业稳定性的核心执行部件，直接决定了起重作业时的整机抗倾覆能力，尤其在小吨位汽车吊、随车吊以及越野轮胎吊的作业工况下，支腿油缸的伸出可靠性、支撑刚性直接关联作业安全边界。这款用于起重机支腿稳定的液压油缸，采用单杆活塞式双作用结构设计，整体为长圆柱式布局，适配起重机支腿箱的内置安装空间，无需额外设计复杂的外置安装支架，可直接嵌入支腿箱的预留腔体内完成装配。

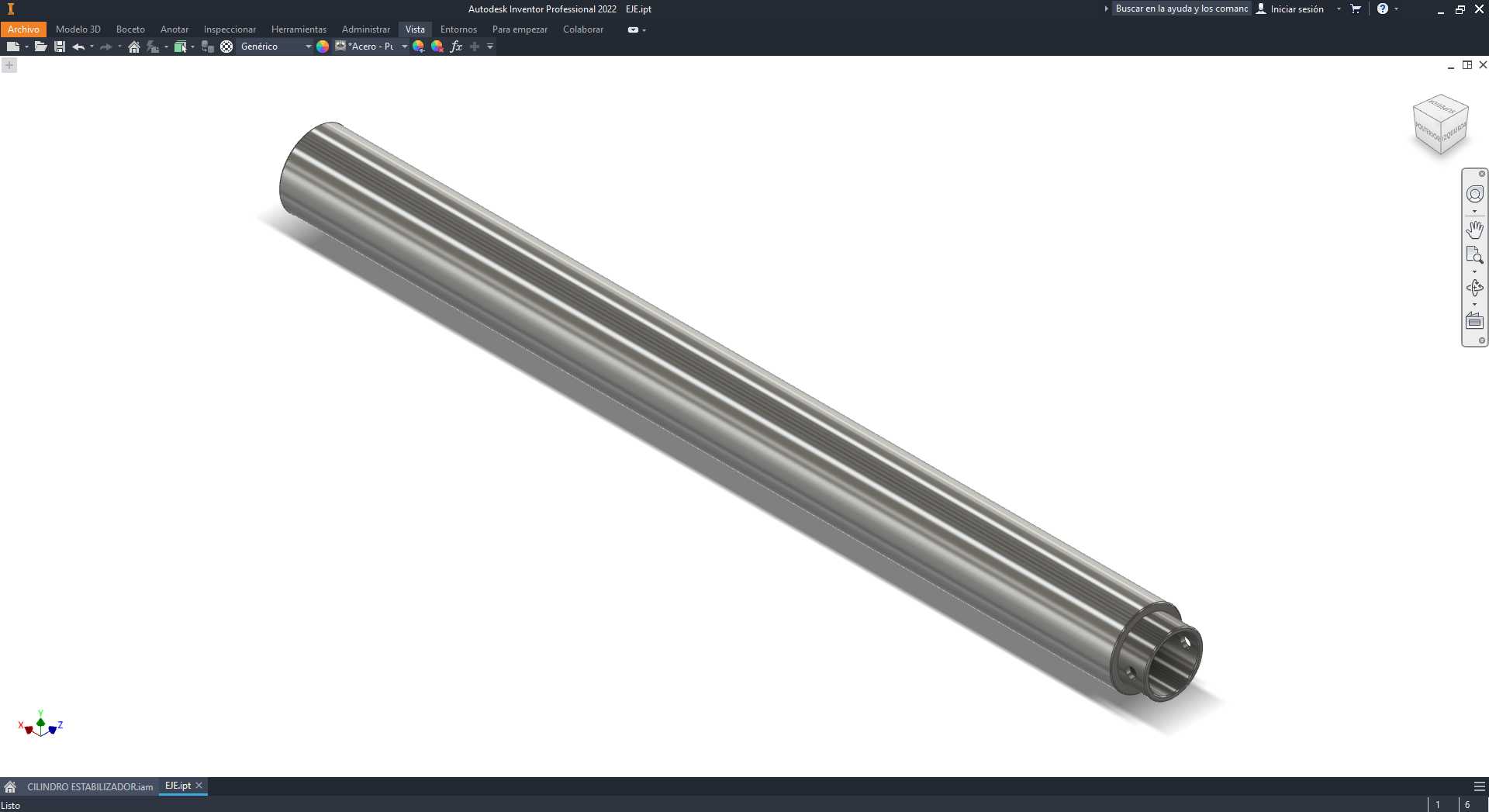

　　从结构设计逻辑来看，缸筒部分选用95mm内径的无缝钢管加工，内壁经过滚压处理降低表面粗糙度，减少活塞密封件的往复磨损，提升油缸的循环使用寿命；活塞杆直径设定为80mm，杆体表面经过高频淬火加硬铬镀层处理，硬度达到HRC58-62，可抵御户外作业时的砂石刮蹭、潮湿环境锈蚀，同时满足818mm行程的往复伸缩需求，全伸状态下可将支腿盘稳定支撑在硬化地面或者垫木上，为整机提供足够的支撑跨距。油缸的端盖部分采用螺纹加止口的双重定位结构，既保证了缸筒与端盖的同轴度要求，又能承受油缸伸缩时的轴向载荷，避免高压工况下出现端盖渗漏或者脱出的风险；油口设置在缸筒两端的合理位置，适配支腿箱内的液压管路排布，不会在油缸伸缩过程中出现管路剐蹭、折弯的问题。

　　在实际功能实现上，该油缸作为支腿系统的执行终端，配合液压锁、平衡阀使用，可在伸出到位后实现无泄漏锁止，即使液压系统出现压力波动或者管路轻微泄漏，也能保持支腿的支撑高度不发生沉降，避免起重作业时出现机身倾斜的风险；油缸缩回时，可完全收纳进支腿箱内部，不会超出车辆的通行宽度边界，满足道路行驶的尺寸法规要求。设计过程中充分考虑了户外作业的复杂工况，密封系统选用耐磨损、耐低温的组合密封件，可在-20℃到60℃的环境温度范围内正常工作，不会因为低温导致密封件硬化失效，也不会因为高温出现密封件过早老化的问题；活塞与缸筒之间设置了导向环，可承受一定的侧向载荷，避免活塞杆伸出时出现偏磨，抵消支腿支撑时地面不平整带来的径向分力。

　　从安装边界来看，油缸缸筒尾部采用单耳铰点连接，与支腿箱的固定支座配合，活塞杆端部与支腿活动梁通过铰点连接，两个铰点的中心距在全缩状态下匹配支腿箱的内部长度尺寸，全伸状态下的行程刚好满足支腿的伸出跨距要求，无需额外调整安装位置即可适配同吨位级别的起重机支腿结构。在实际选型匹配时，可根据整机的额定起重量、支腿跨距要求核算油缸的工作压力，该结构的缸径杆径配比可在16MPa系统压力下提供足够的支撑推力，满足12-16吨级移动式起重机的支腿支撑需求，同时油缸的外形尺寸可根据不同机型的支腿箱内部空间做等比例调整，铰点连接形式也可根据现有支腿结构做适配修改，无需对原有支腿结构做大规模改动即可完成替换升级。不同于普通的液压油缸，支腿稳定油缸在设计时特意降低了活塞杆的运行速度要求，通过在油道内设置合适的节流间隙，避免支腿伸出或者缩回时出现冲击，保证支腿动作的平稳性，防止支腿盘快速冲击地面造成整机晃动；同时油缸外部预留了防尘罩的安装位置，可加装折叠式防尘罩，进一步阻挡户外作业时的粉尘、雨水进入活塞杆表面，延长密封件的更换周期，减少设备的日常维护工作量。
