国际流体动力品牌溢流型液压阀结构

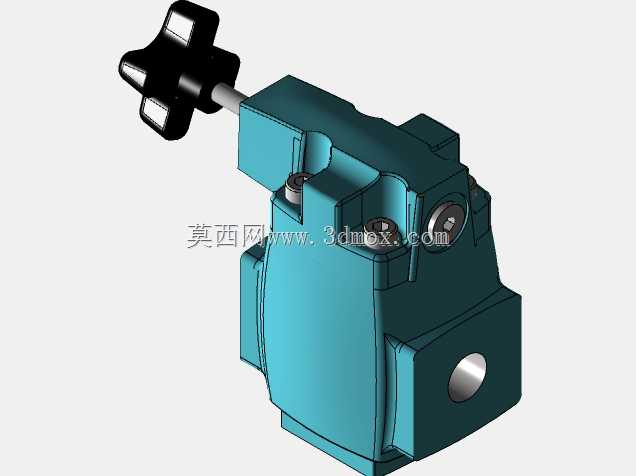

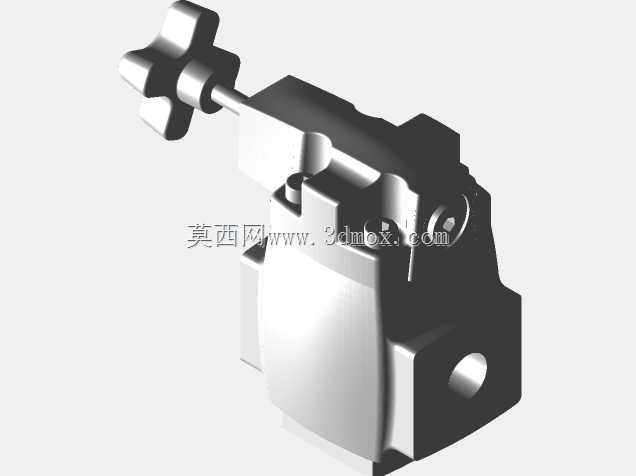

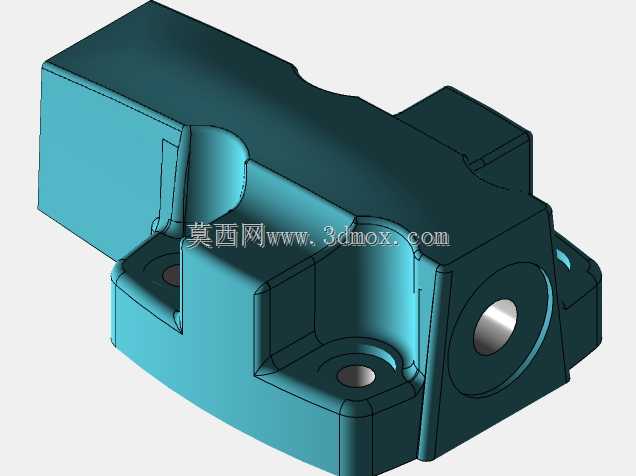

　　这款液压溢流阀的三维结构还原，完全贴合工业液压系统的实际选型与装配需求，在机床液压站、工程机械液压回路、冶金设备调压支路这类需要稳定系统压力、防止过载冲击的场景中，这类阀件是核心的压力保护与调节元件。从实际工况出发，阀件的主体采用方块式集成安装结构，没有多余的外伸管路结构，所有油口均设置在阀块的规整安装面上，能够直接贴合集成阀块的安装平面，通过端面密封圈实现油口密封，不需要额外的过渡接头，大幅减少了液压系统的泄漏点，这也是当前工业液压系统集成化设计的主流方向。顶部的调节手轮采用十字防滑结构，表面做了防滑棱处理，即便操作人员戴着手套在设备旁做现场压力调校，也能稳定转动调节螺杆，不会出现打滑的情况；

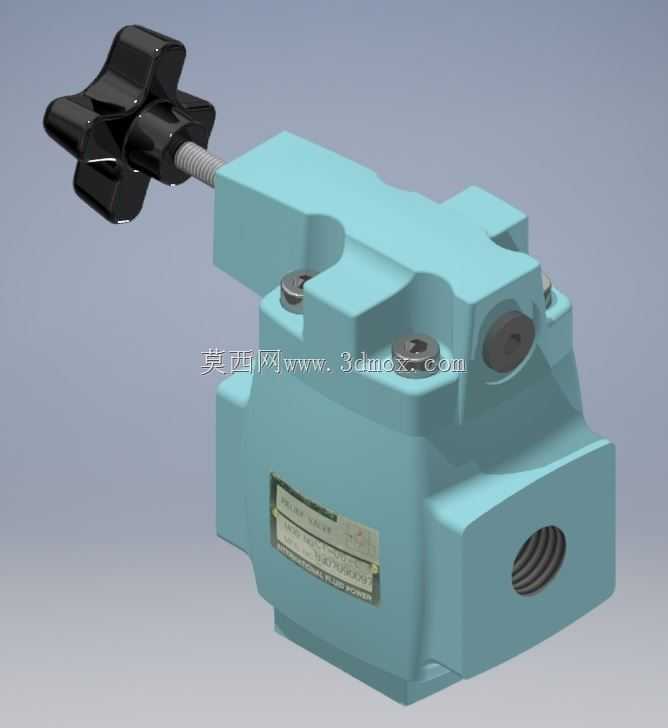

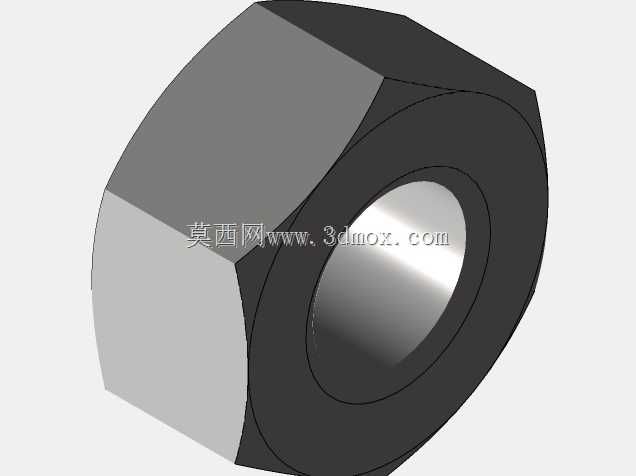

　　调节螺杆与阀盖之间设置了密封与锁紧结构，压力调校完成后可以通过锁紧螺母固定调节位置，避免设备运行过程中的振动导致压力设定值偏移，这一点在存在持续振动的工程机械、锻压设备场景中尤为重要。阀身侧面的铭牌安装位做了下沉式凹槽设计，铭牌嵌入凹槽内通过两颗沉头螺钉固定，不会因为安装、搬运过程中的磕碰导致铭牌脱落，铭牌区域预留的空间足够标注阀件的压力等级、通径、调节范围、生产批次等核心参数，方便现场运维人员快速识别阀件规格。主油口采用内螺纹连接结构，螺纹规格匹配常规液压管路的连接标准，油口内部的流道做了圆弧过渡处理，没有直角突变的流道结构，能够有效降低液压油通过阀口时的紊流与压力损失，减少系统发热，同时也能避免流道死角处的油液滞留，

　　降低油液氧化变质的速率。从设计思路上看，这款阀件的结构完全遵循液压阀的模块化设计逻辑，阀体、阀盖、调节组件、主阀芯组件均为可拆分的独立模块，不同压力等级、不同通径的同系列阀件可以共用大部分外部结构，只需要更换内部的阀芯、弹簧等核心零件就能覆盖不同的调压范围，大幅降低了生产制造的成本，也方便后续的运维更换备件。安装边界方面，阀件的整体外形为规整的近似长方体结构，所有安装螺钉的位置都预留了足够的扳手操作空间，不需要特殊的异形工具就能完成拆装；手轮的调节高度经过优化，即便阀件安装在阀组的密集排布区域，顶部手轮也不会被周围的其他阀件、管路遮挡，现场调校时不需要拆卸周边元件就能完成压力调节。阀件的安装面平面度要求控制在0.02mm以内，

　　表面粗糙度达到Ra1.6，能够保证与阀块安装面贴合时的密封可靠性，不会因为安装面的平面度不足导致内泄或者外漏。在实际系统应用中，这款阀通常并联在液压泵的出口支路，当系统压力超过设定值时，阀芯开启将多余的液压油溢流回油箱，保证系统压力稳定在设定范围内，同时在系统出现瞬时压力冲击时，阀芯能够快速响应开启，泄放冲击压力，保护系统中的液压泵、油缸、密封件等元件不会因为超压损坏。三维结构的还原过程中，严格按照实际阀件的装配关系搭建，内部的阀芯、弹簧、密封槽的位置都与实物一致，能够直接用于液压系统的装配干涉检查、阀组布局设计，也可以作为液压教学的演示模型，帮助设计人员直观理解溢流阀的内部结构与工作原理。
