双耳环铰接式长行程液压油缸结构

　　在工程机械、重型装备、冶金设备、环卫车辆等需要大推力直线往复动作的工况场景中，液压油缸是将液压能转换为机械能的核心执行部件，本次呈现的长行程双耳环铰接油缸，针对需要长距离推拉动作、安装端存在一定角度摆动补偿需求的场景设计，常见于自卸车货箱举升、工程机械臂架伸缩、环卫压缩机构推料、水利闸门启闭等作业环节。

　　从实际功能逻辑来看，该油缸为单杆双作用结构，压力油可分别进入无杆腔与有杆腔，实现活塞杆的伸出与缩回动作，无杆腔进油时可输出较大推力，适配重载举升、推压类作业，有杆腔进油时缩回速度更快，适配空载回程的工况需求。两端采用的耳环铰接安装形式，可在安装座存在小角度偏摆时自动补偿角度偏差，避免油缸杆承受径向弯矩，大幅降低杆体弯曲、密封件偏磨的故障概率，这种安装形式在存在机构运动角度变化的铰接类设备中应用极为广泛，无需额外加装万向铰接头即可适配一定范围内的安装角度误差。

　　设计层面上，缸筒采用无缝钢管精加工内孔，内壁粗糙度控制在合理区间以保证活塞密封件的使用寿命，活塞部位组合采用格莱圈、导向环与O型圈的密封组合，既保证高低压下的密封可靠性，又能为活塞提供足够的径向支撑，避免活塞与缸筒内壁直接刮擦。活塞杆表面采用淬火后镀硬铬处理，硬度与表面粗糙度满足长期往复运动的耐磨要求，杆端密封采用防尘圈、斯特封与支撑环的组合结构，可有效阻挡外界粉尘、泥沙进入油缸内部，同时防止液压油外泄漏，适配户外多尘、多雨的复杂作业环境。

　　尺寸与安装边界方面，该油缸缸筒外径为80mm，对应活塞杆直径为50mm，额定行程达到1000mm，两端耳环铰接点的中心距在完全缩回状态下为1453mm，选型时需重点校核完全伸出时的两铰接点距离是否匹配机构最大开度，同时预留足够的安装间隙，避免油缸伸出到极限位置时与周边结构发生干涉。安装时需保证两端耳环的铰接轴处于平行状态，禁止出现铰接轴偏斜导致油缸受侧向力的情况，铰接轴与耳环衬套之间需定期加注润滑脂，减少铰接部位的磨损量。油路接口采用标准公制螺纹连接，布管时需预留足够的软管弯曲半径，避免油缸动作过程中油管出现弯折、拉伸的情况，同时需在油缸附近的管路上加装平衡阀，防止负载出现超速下落的风险，保障作业过程的安全性。

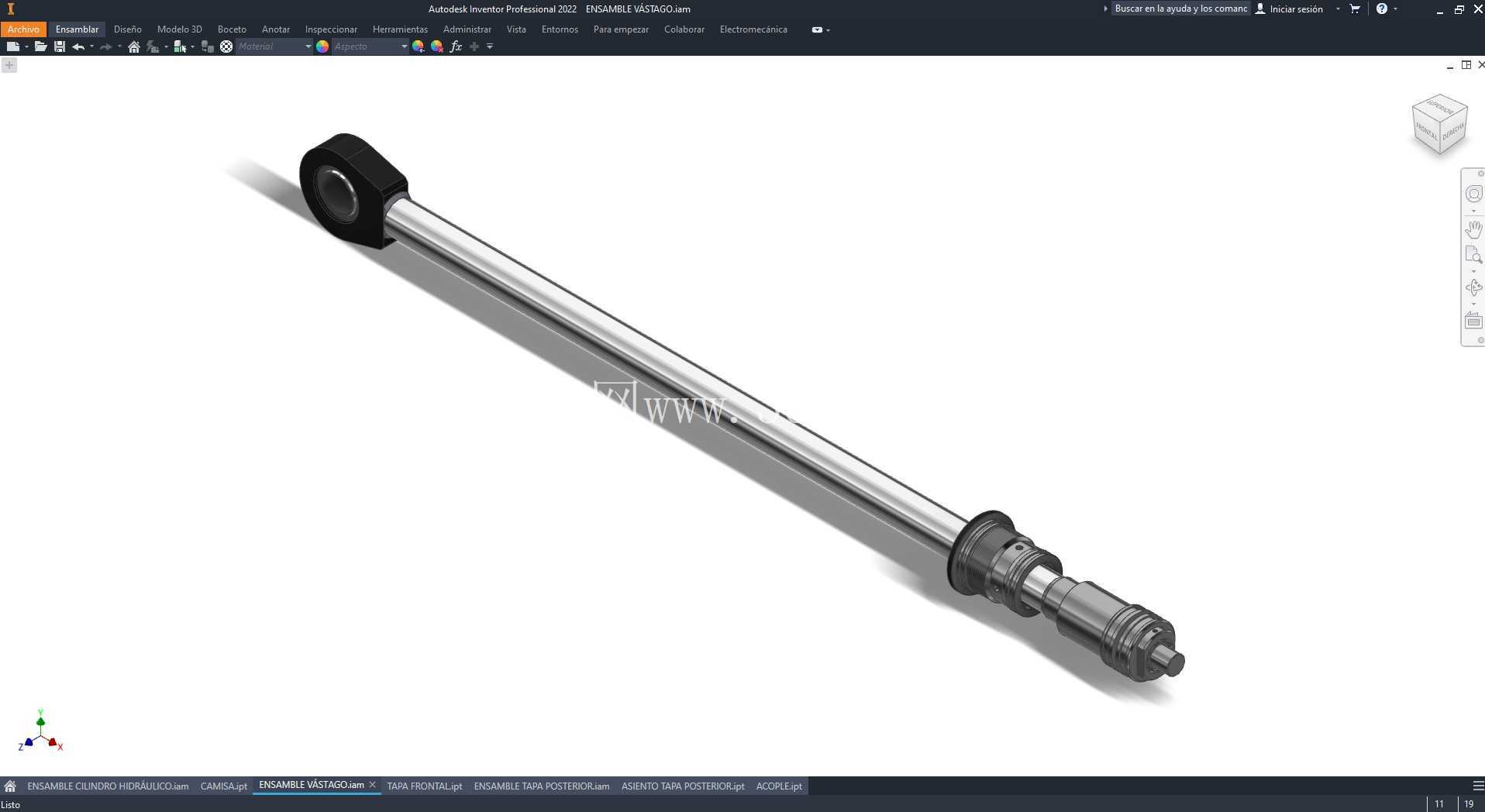

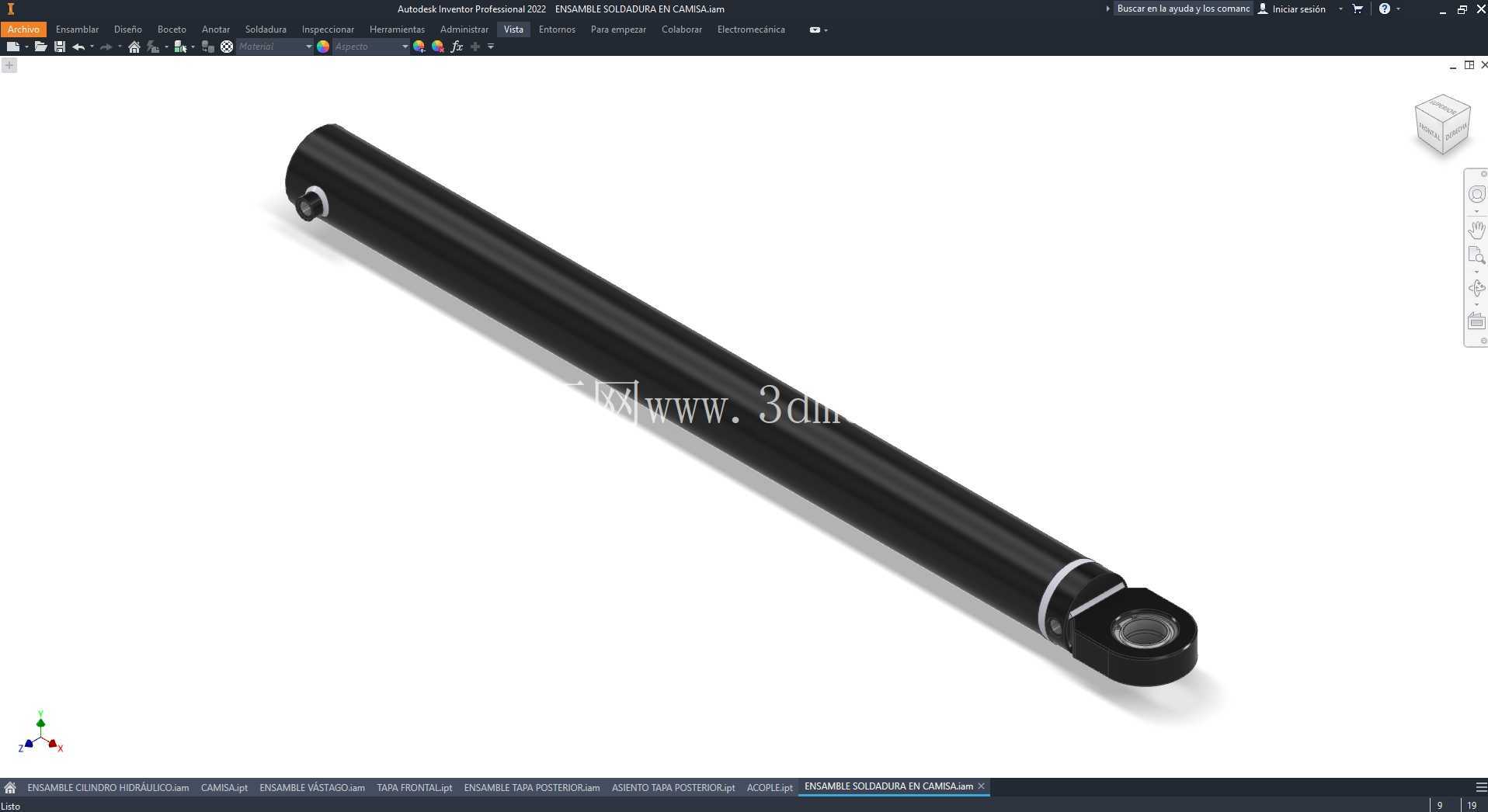

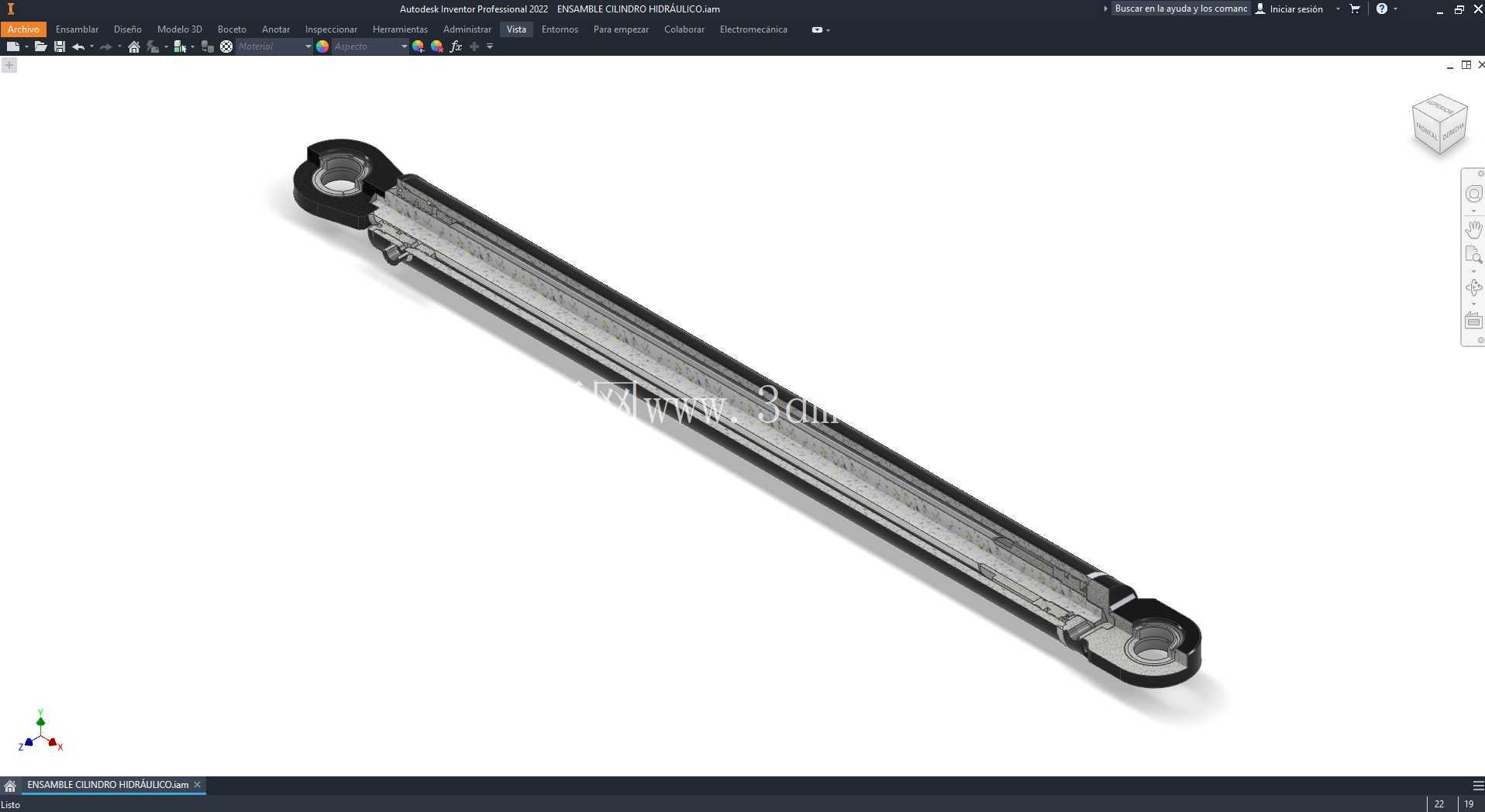

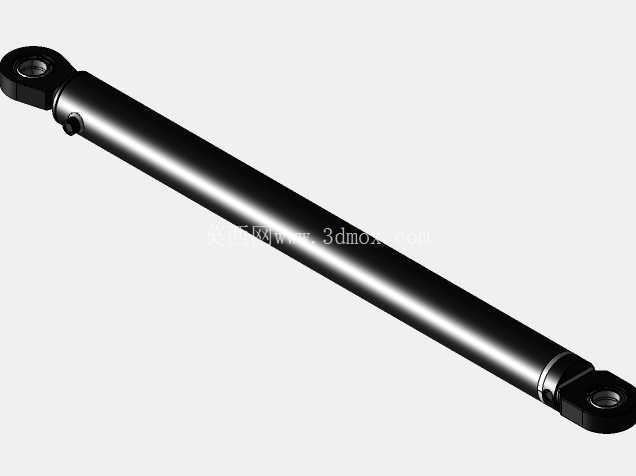

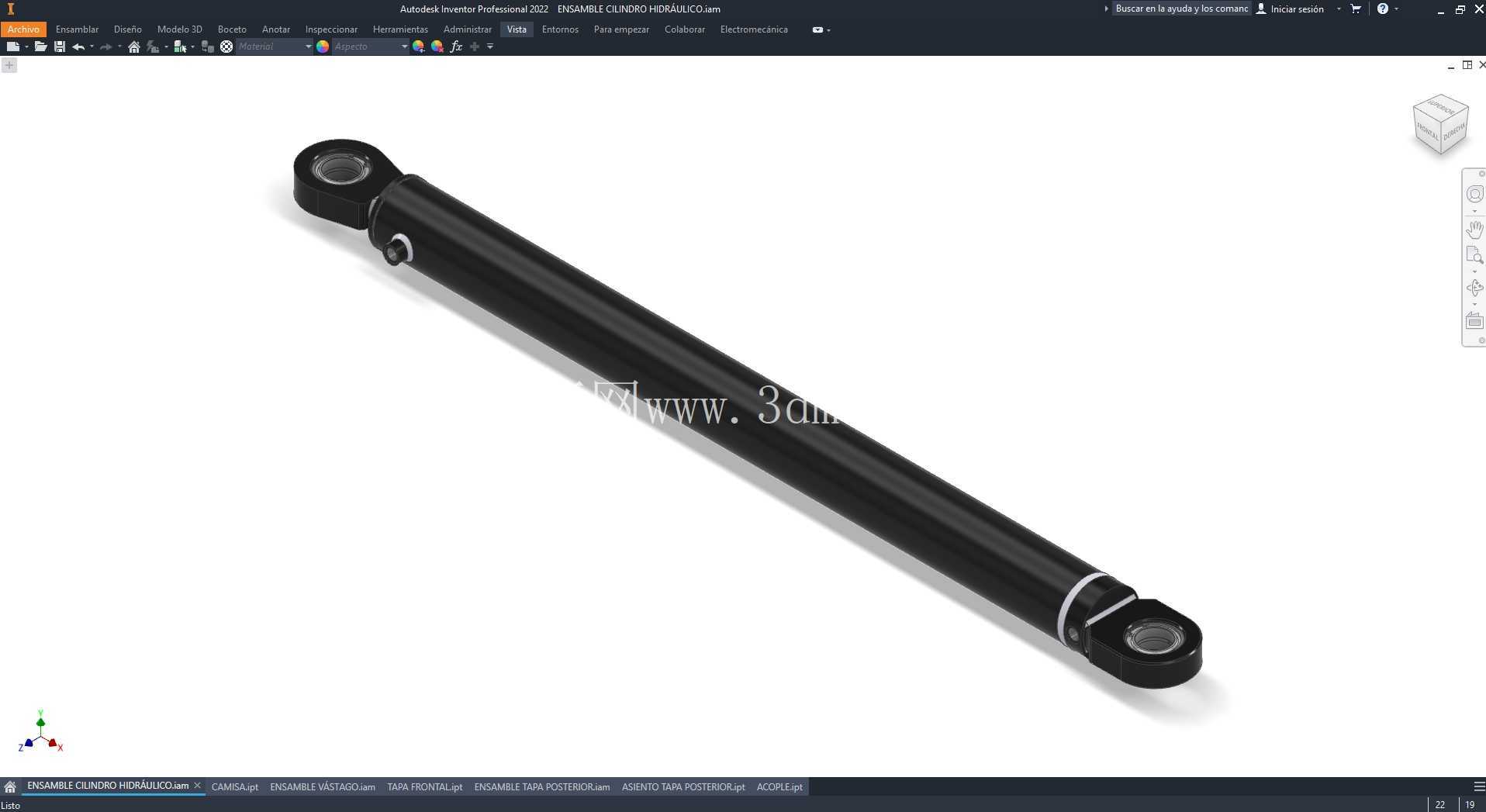

　　从建模还原度来看，该三维模型完整还原了油缸的外部结构、安装尺寸与各部件的装配关系，可直接用于设备整体装配的干涉校核、运动仿真验证，也可作为液压系统选型阶段的布局参考，帮助设计人员快速完成设备液压执行机构的布局设计，减少重复建模的工作量。在实际选型替换时，可根据系统额定工作压力、负载力大小、作业速度需求调整密封件材质、缸筒壁厚与活塞杆直径，适配不同压力等级的液压系统使用要求。
