剖视展示双油口焊接型液压缸结构

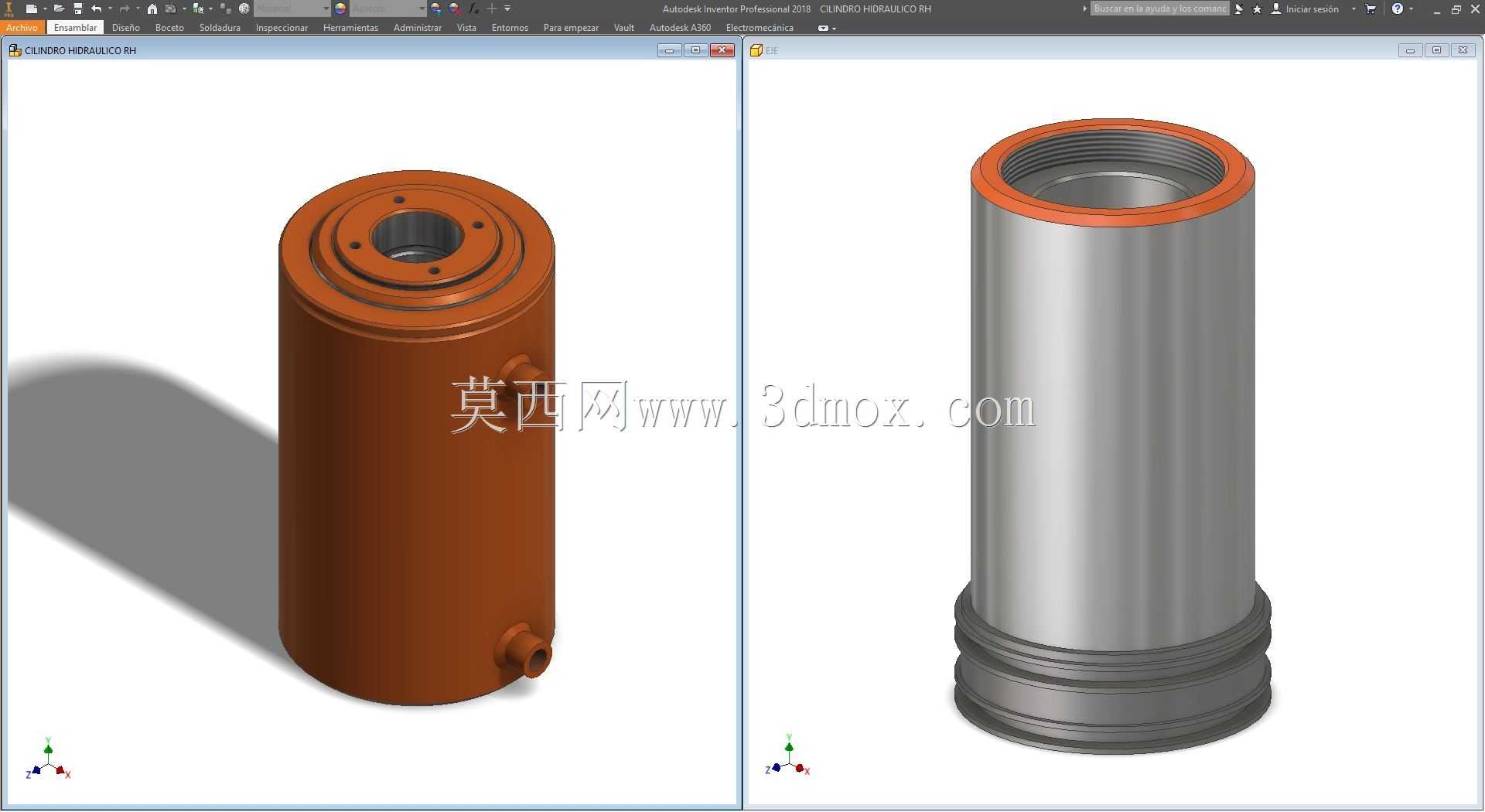

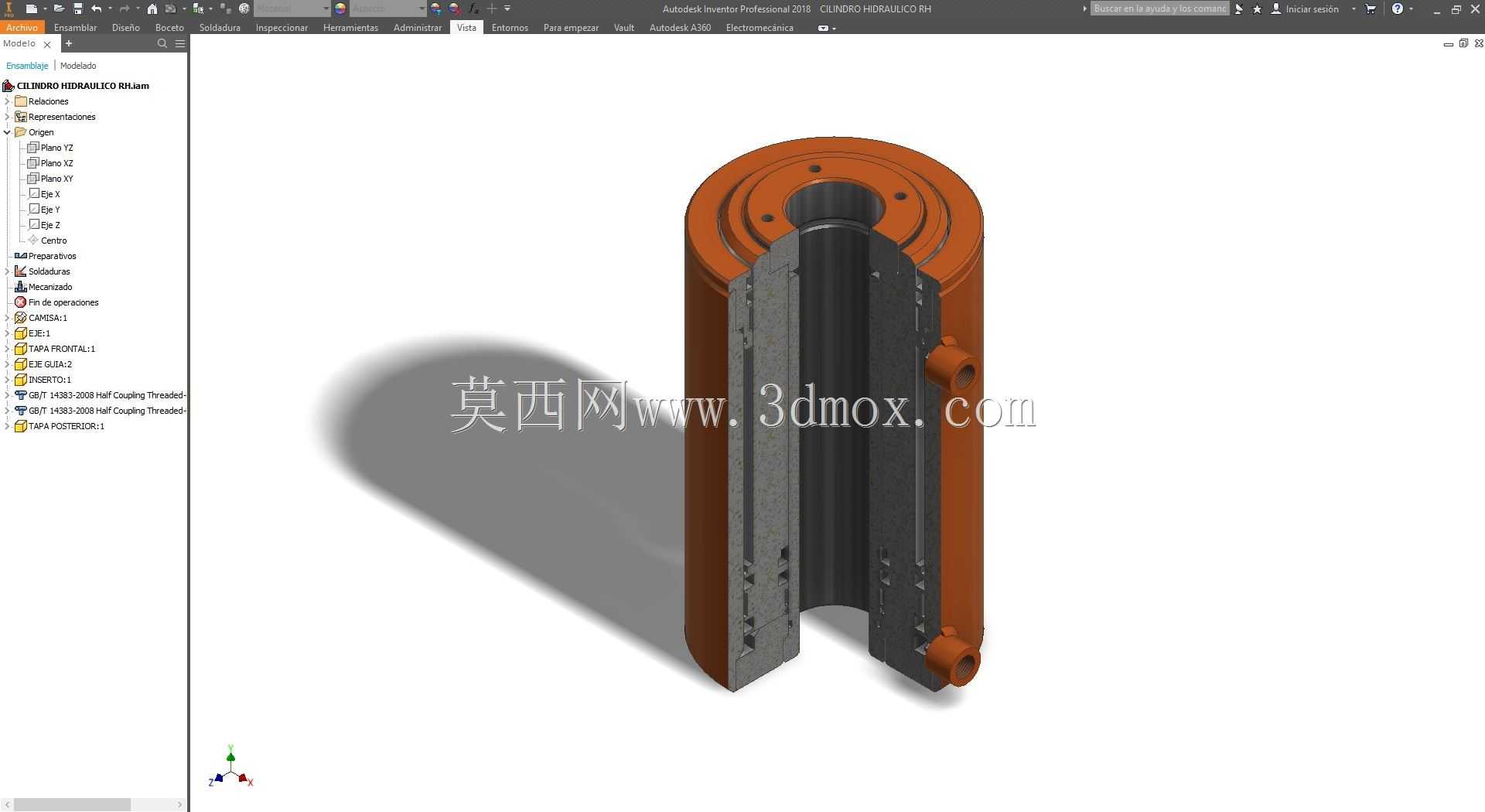

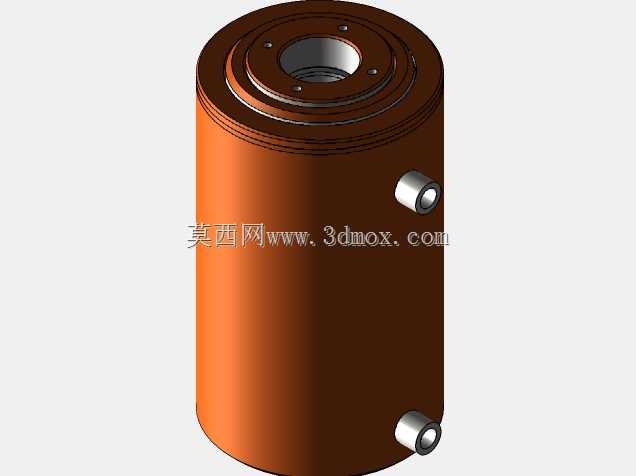

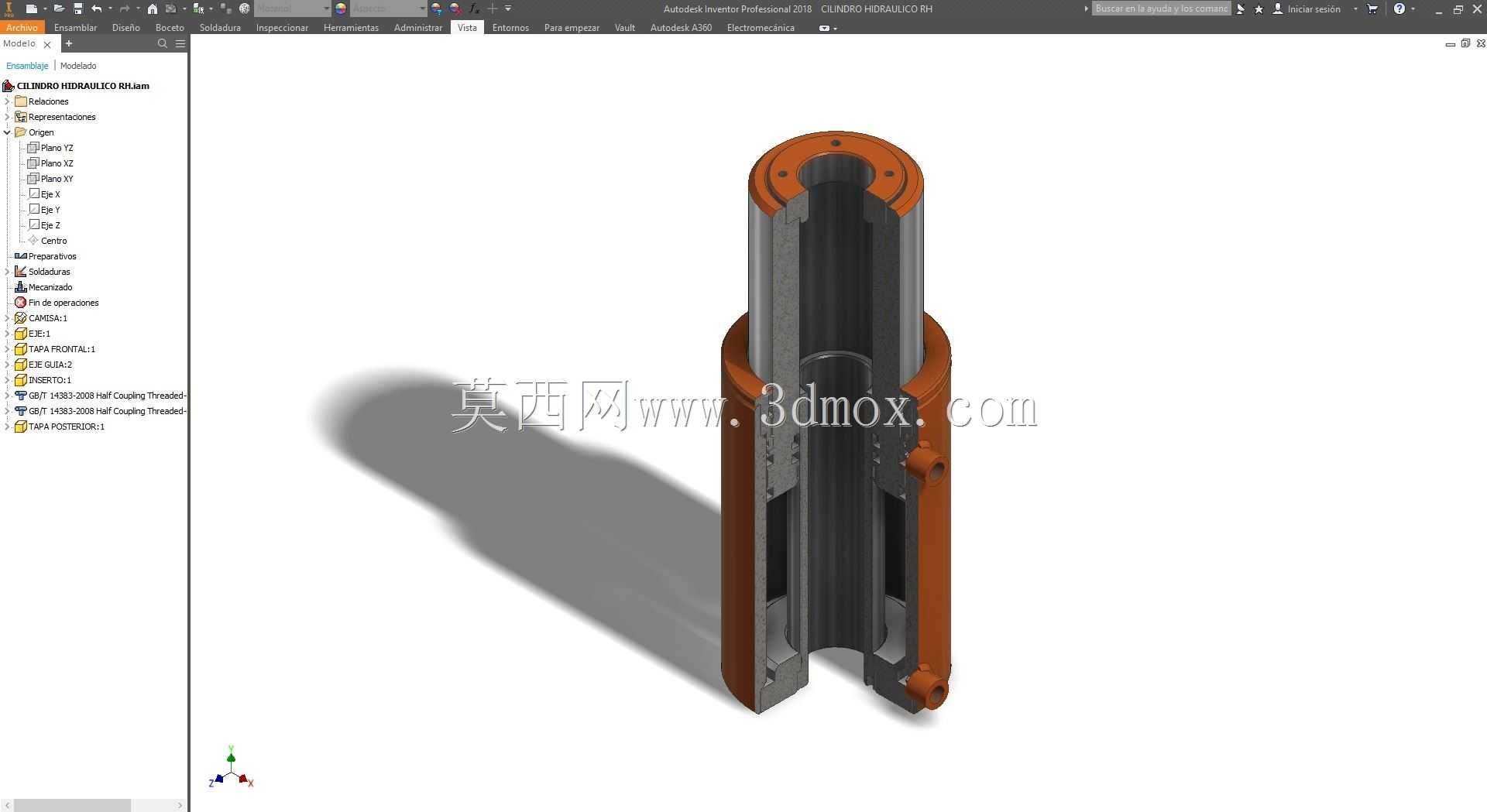

　　本次呈现的是采用剖视视角展示的双油口焊接型液压缸结构，这类元件在液压传动系统中承担着将液压能转换为直线往复机械能的核心作用，广泛适配工程机械、冶金设备、船舶甲板机械、重型机床进给机构等需要大推力直线动作的工况场景。从结构剖视效果可以看到，该缸采用整体式缸筒设计，缸体外壁预留两个径向布置的油口，分别对应无杆腔与有杆腔的进回油通路，油口位置靠近缸体两端的端盖焊接区域，能够在保证油路通流面积的前提下，缩短外部管路的布置长度，减少管路沿程压力损失，同时避免油口突出缸体过多造成的安装干涉。缸体内部的活塞组件采用组合密封结构，从剖切面可以观察到活塞与缸筒内壁配合面设置了多道密封槽，分别适配导向环、主密封、防尘圈等不同功能的密封元件，

　　其中导向环采用非金属耐磨材质，能够承受活塞往复运动时的径向偏载，避免金属活塞与缸筒内壁直接接触造成拉缸损伤，主密封件采用双唇口结构，可同时承受高低压工况下的油液密封需求，在系统压力波动时也能保证密封可靠性，防止内泄影响油缸输出效率。缸体两端的端盖采用焊接方式与缸筒连接，相比法兰连接形式，焊接端盖的结构更紧凑，径向尺寸更小，适合安装空间受限的设备布局，端盖与活塞杆配合的位置同样设置了导向套与防尘密封，能够阻挡外部环境中的粉尘、金属碎屑进入缸体内部，保护油液清洁度，延长密封件与缸筒内壁的使用寿命。从安装边界来看，该缸的缸体外径、油口螺纹规格、活塞杆伸出端的连接尺寸均按照行业通用系列参数设计，缸体底部与活塞杆端可根据实际安装需求配置耳环、

　　铰轴、法兰等不同形式的安装连接件，能够适配不同设备的铰接、固定安装需求。在设计思路上，该结构优先考虑了重载工况下的结构强度，缸筒壁厚经过耐压校核，能够承受额定工作压力下的环向拉应力，焊接端盖位置做了坡口处理，保证焊接熔深满足强度要求，避免高压工况下出现焊缝开裂的问题；同时缸体内部的流道做了圆角过渡处理，减少油液流动时的紊流与局部压力损失，降低系统发热。在实际选型应用中，这类双油口焊接油缸常用于动作行程固定、负载方向稳定的工况，比如工程机械的动臂举升、机床的工件夹紧、冶金设备的轧辊调整等场景，相比拉杆式油缸，焊接缸的抗冲击性能更强，能够承受作业过程中的瞬时冲击负载，不容易出现拉杆变形、连接松动的问题。从剖视展示的内部结构可以看到，

　　活塞与活塞杆采用一体式连接结构，避免了活塞与活塞杆连接位置的松动间隙，在频繁换向的工况下能够减少动作冲击，保证位置控制精度；缸筒内壁采用珩磨加工，表面粗糙度达到镜面级要求，能够降低密封件的摩擦磨损，提升油缸的往复运动平顺性，减少低速爬行现象的出现。在安装调试过程中，需要保证油缸的安装轴线与负载运动方向同轴，避免出现侧向力作用在活塞杆上，造成导向套偏磨、密封件过早损坏；油口连接时需要注意进出油口的方向，与系统换向阀的控制油路对应，避免接反导致动作方向错误，同时初次启动时需要进行排气操作，将缸内积存的空气排出，防止空气混入油液造成动作抖动、噪声过大的问题。
