液压控制用通风瓣结构设计

　　在工业液压系统的管路布局中，这类阀组集成式通风瓣常被应用在中小型液压站的出油管路支路、工程机械液压回路的排气与通断控制段，也会配套在锻压设备、注塑机的局部液压控制回路里，承担回路通气泄压、介质通断切换的核心作用，避免管路内困气造成的执行元件爬行、压力波动问题。从实际使用场景来看，这类元件安装在液压阀组的集成块端面时，需要匹配对应通径的油口螺纹，底部的内螺纹通油口直接对接管路，不需要额外加装过渡接头就能完成装配，能有效减少管路的泄漏点。

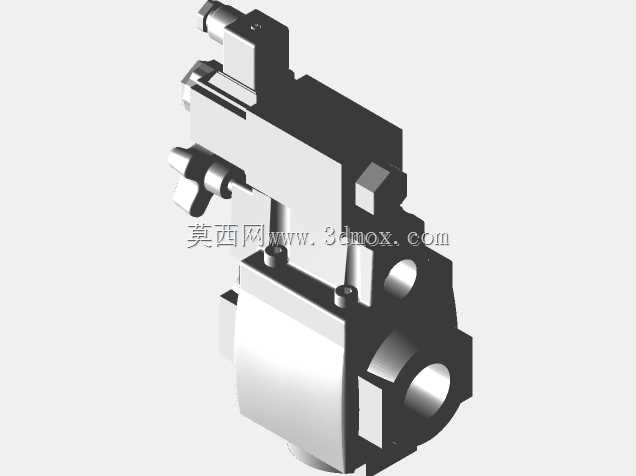

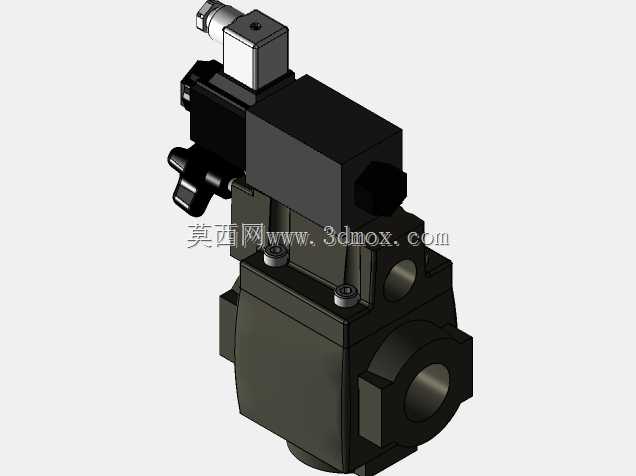

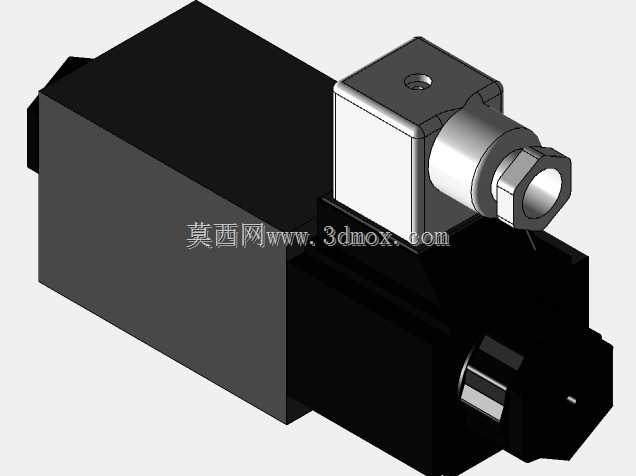

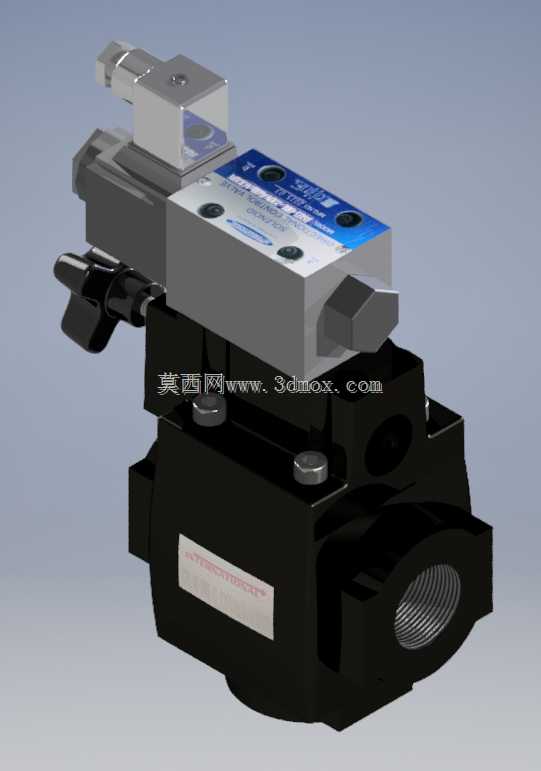

　　从结构设计逻辑来看，这款通风瓣采用了上下叠装的集成式布局，下部是黑色的主阀体，采用铸铁材质做发黑处理，耐压等级能满足常规中低压液压回路的使用需求，阀体内部加工有精度为H7的阀杆配合孔，保证阀杆动作时的同轴度，避免卡滞。上部叠加的电磁控制换向阀采用板式连接结构，通过四个内六角螺钉与主阀体紧固，结合面处加工有O型圈密封槽，安装时配套对应线径的丁腈橡胶O圈，就能实现结合面的静密封，防止液压油渗漏。电磁换向阀的接线端采用标准接线盒结构，防护等级能达到IP65，适配车间多粉尘、少量溅油的使用环境，手动应急推杆设置在电磁阀侧方，当设备断电需要应急操作时，直接按压推杆就能手动切换阀位，完成回路的通断操作，不需要拆解阀件。

　　主阀体的侧面加工有标准管螺纹接口，螺纹精度符合普通密封管螺纹的公差要求，安装时缠绕适量生料带或者配合密封胶就能实现管路的可靠密封，接口通径匹配常规10通径液压阀的流量参数，能通过的额定流量满足多数中小型液压支路的流量需求，不会产生过大的沿程压力损失。阀体上部的两个紧固螺钉采用内六角圆柱头螺钉，沉孔深度刚好容纳螺钉头部，不会突出阀体表面，避免和周边安装的其他阀件产生干涉。电磁阀上部的铭牌区域预留了标识粘贴位置，出厂时会标注阀的额定压力、额定电压、通径参数，方便现场运维人员快速识别元件参数。

　　在安装边界设计上，这款通风瓣的整体外形轮廓方正，没有突出的不规则结构，安装时在集成块上预留的安装空间只需要比阀体轮廓各大5mm左右就能满足装配需求，接线端预留的接线空间需要保证能容纳电缆弯头，避免电缆弯折半径过小造成线芯断裂。手动操作端需要预留至少30mm的操作空间，方便运维人员在不拆解周边管路的情况下完成应急按压操作。阀体底部的安装面平面度要求控制在0.02mm以内，和集成块安装面贴合时不会出现局部间隙，避免长期使用后出现渗漏问题。

　　从功能实现来看，这款通风瓣在电磁阀得电时，内部阀杆在电磁推力作用下切换位置，打通主阀体的通气通路，将回路内积存的空气排出，或者实现支路的通断切换；失电时阀杆在复位弹簧的作用下回到初始位，切断通路，保证回路压力稳定。内部的弹簧采用弹簧钢淬火处理，刚度经过匹配计算，既能保证复位时的推力足够克服阀杆的摩擦阻力，又不会因为刚度过大造成电磁阀吸合阻力过大，导致线圈发热烧毁。阀杆表面做了硬铬电镀处理，硬度达到HRC60以上，表面粗糙度控制在Ra0.8以下，和阀孔配合时的摩擦阻力小，长期往复动作也不会出现磨损拉毛的问题，能有效延长元件的使用寿命。

　　在三维建模过程中，这类元件的建模需要重点关注各个结合面的密封槽尺寸、安装孔的位置度、接口螺纹的参数准确性，因为这类阀件属于标准液压元件，建模时的尺寸精度直接影响后续液压集成块的设计，如果安装孔位置偏差超过0.1mm，实际装配时就会出现螺钉无法穿入、结合面密封失效的问题。建模时还要注意各个运动部件的行程空间，避免阀杆动作时和阀体内部的台阶产生干涉，电磁阀的手动推杆行程也要和内部阀杆的行程匹配，保证手动操作时能完全切换阀位。
