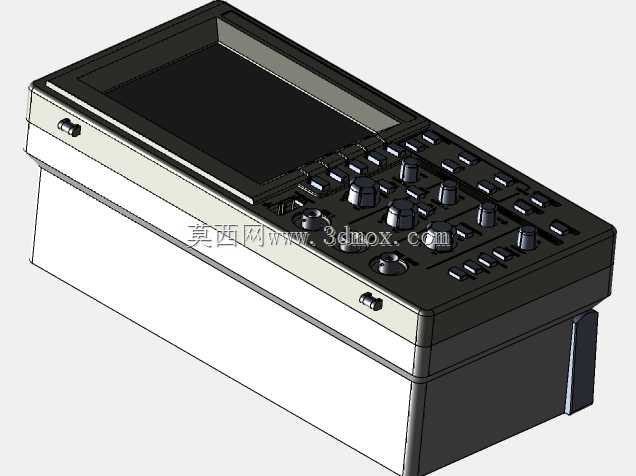

泰克便携式数字示波器外观结构设计

　　做电子测试相关的结构设计快十二年，经手的测试类设备三维建模项目里，示波器的结构设计是最考验细节平衡的品类之一，这次还原的泰克示波器结构，完全按照量产级便携测试设备的实际工况做的细节还原。先从实际应用场景说，这类示波器主要用在工业现场设备调试、产线功能检测、户外电力巡检、实验室电路验证这些场景，不同场景对结构的要求差异很大：实验室场景需要设备放置稳定，操作区按键布局符合长时间操作的人体工学，屏幕可视角度覆盖坐姿操作的常规范围；工业现场和户外场景则要求设备具备足够的抗摔、防泼溅能力，边角的缓冲结构、接口的防护设计、机身的握持摩擦力都要做针对性处理，这次的结构设计里，机身上下壳的分型面做了错位止口设计，既可以提升装配后的密封性能，也能在跌落时避免上下壳直接受冲击开裂。

　　从设备实际用途来看，示波器作为电子测量领域的核心设备，需要同时接入多路信号探头，机身侧面的BNC接口安装位做了加强筋结构，因为现场使用时经常会拉扯探头线，接口位置如果结构强度不足，很容易出现接口松脱、电路板受力损坏的问题，建模时特意在接口安装柱周边做了3mm厚的环形加强筋，和机身主壳体做一体化连接，保证接口能承受至少50N的侧向拉扯力不出现结构变形。操作面板的布局是按照实际操作逻辑排布的，常用的垂直档位调节、水平时基调节、触发设置旋钮都放在手指自然覆盖的区域，旋钮的高度做了差异化设计，高频使用的调节旋钮高出面板8mm，次要功能的按键高出面板3mm，避免操作时误触，每个按键的按压行程按照1.2mm设计，键帽表面做了细微的防滑纹理，符合戴薄劳保手套操作时的触感需求。

　　设计思路上，这款便携示波器采用上下分层的结构布局，上层是操作显示模组，包含显示屏、按键PCB、旋钮组件，下层是电源与信号处理主板仓，两层之间用金属屏蔽罩分隔，既可以避免电源部分的电磁干扰影响测量精度，也能让整机的重心落在机身几何中心偏下的位置，手持移动时不会出现头重脚轻的情况。机身顶部的提手结构做了内嵌式设计，收纳时和机身上表面齐平，不会额外增加机身尺寸，拉出后可以满足单手提携的受力需求，提手的转轴位置做了阻尼结构，调整屏幕仰角放置时，提手可以作为支撑脚使用，不需要额外搭配外置支架。

　　外形尺寸与安装边界方面，整机按照便携设备的常规尺寸设计，宽度控制在220mm，深度160mm，整机高度不含底部支撑脚为95mm，这个尺寸刚好可以放入常规的工具包隔层，适合外出携带。机身底部的四个角做了橡胶防滑脚垫的安装位，脚垫高出底面2mm，放置在金属工作台面时不会出现滑动，同时脚垫的压缩量设计为0.5mm，能吸收现场环境的轻微振动，避免屏幕显示因为振动出现虚影。机身侧面的散热孔做了倾斜式的百叶窗结构，开孔方向朝下倾斜45度，既可以保证内部热量自然散出，也能避免现场的金属碎屑、液体从散热孔直接进入机身内部，散热孔的开孔宽度控制在2mm，防止手指误触内部的带电部件，满足电气安全的相关要求。电池仓设计在机身背部，采用快拆式的仓盖结构，不需要工具就可以更换电池，仓盖和机身之间做了导电泡棉的安装槽，保证电池仓位置的电磁屏蔽连续性，避免外部电磁信号从仓盖缝隙进入设备内部干扰测量结果。整个建模过程中，所有的卡扣、螺丝柱、定位柱的位置都按照量产注塑件的工艺要求做了拔模处理，壁厚控制在2.5mm均匀厚度，避免注塑时出现缩痕、翘曲的问题，各个装配部件之间的间隙按照0.2mm的公差预留，满足实际生产的装配精度要求。
