高速SPI主机通信适配器结构设计

　　在嵌入式硬件开发、固件调试以及高速存储设备验证场景中，主机端通信适配器的信号完整性、便携性与接口可靠性，直接决定了开发调试环节的效率与数据传输稳定性。这款Cheetah SPI主机适配器的结构设计，完全围绕高速SPI通信的实际工程需求展开，从外壳防护、接口布局到内部空间预留，都贴合一线开发人员的现场使用习惯。

　　从实际应用场景来看，这类适配器主要服务于三类工程场景：其一是基于SPI协议的高速闪存芯片固件烧录与读写验证，在消费电子、工业控制板卡的量产前调试阶段，需要稳定的40MHz以上通信频率支撑大容量固件的快速传输，避免低速适配器带来的烧录等待耗时；其二是SPI接口外设的协议调试与故障排查，开发人员在调试传感器、显示屏、通信模块等SPI从设备时，需要通过主机适配器模拟主机时序，抓取通信波形、验证指令交互逻辑，快速定位协议层的通信故障；其三是嵌入式系统的SPI总线性能测试，在板卡设计阶段验证总线走线的信号质量、终端匹配效果时，这类适配器可以作为标准信号源，输出稳定的高速SPI时序，完成总线带宽、误码率等核心参数的实测验证。

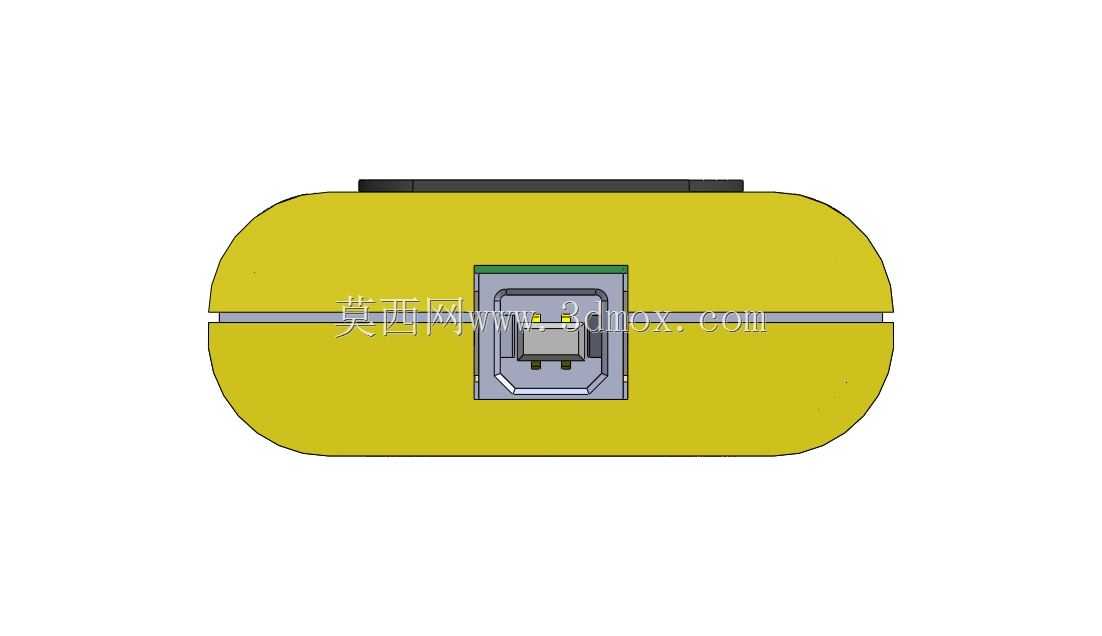

　　产品的功能特性设计完全匹配高速通信的硬件要求，外壳采用圆角长方体的便携形态，整体尺寸控制在单手握持的范围内，方便开发人员在实验室、产线测试工位、外场调试等不同场景下随身携带使用。外壳上下盖采用扣合加螺丝固定的装配方式，既保证了内部电路板的防护等级，避免桌面杂物、轻微磕碰对核心电路造成损伤，也方便后期维护时的快速拆装。设备端面预留标准USB Type-B接口作为与上位机的通信接口，接口位置做了内凹的沉台设计，既可以避免插接线缆时接口受力直接传导到电路板焊盘，造成长期使用后的焊盘脱落问题，也能让线缆插头完全沉入外壳端面，减少外接磕碰导致的接口损坏概率。

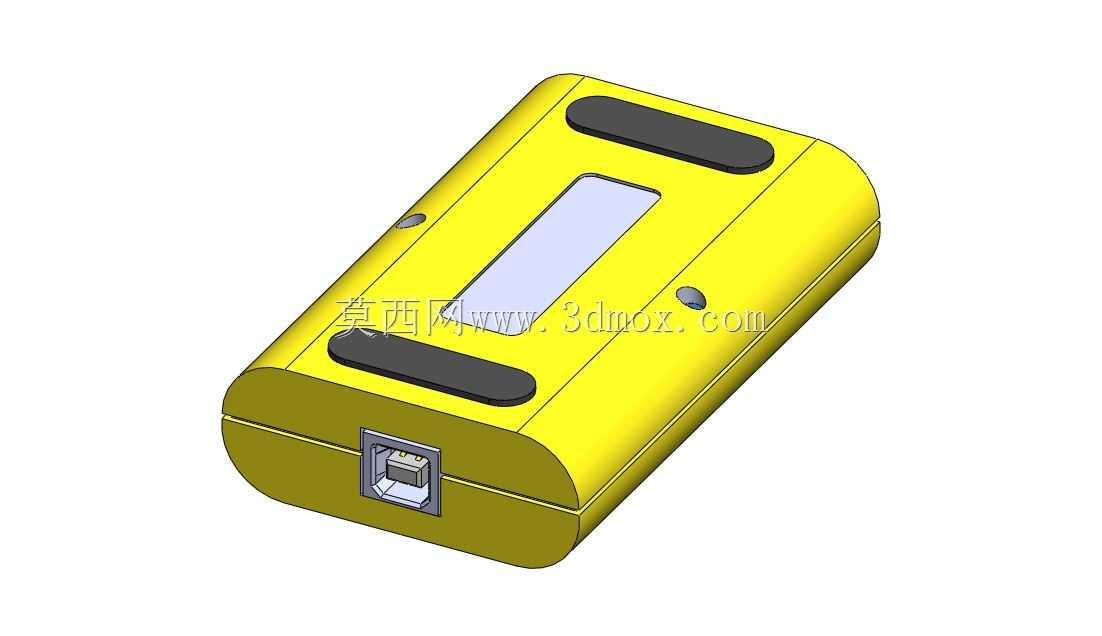

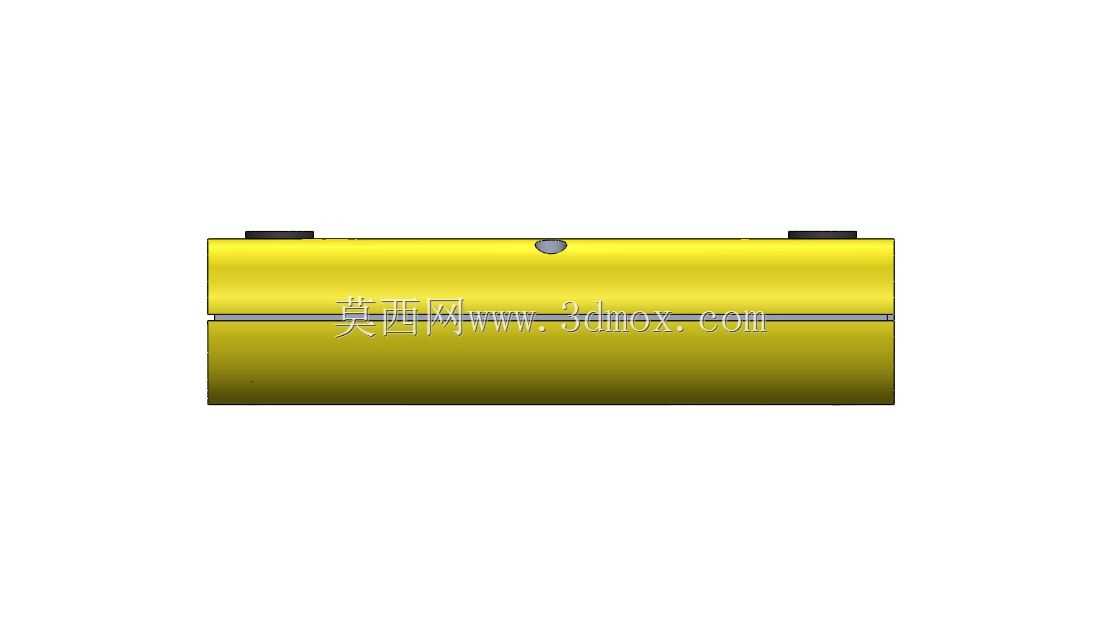

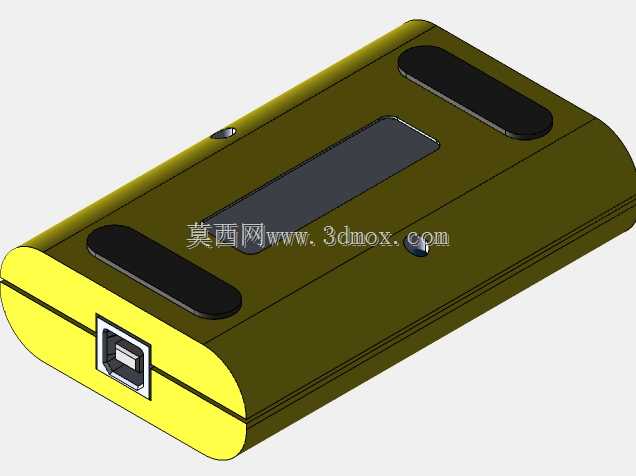

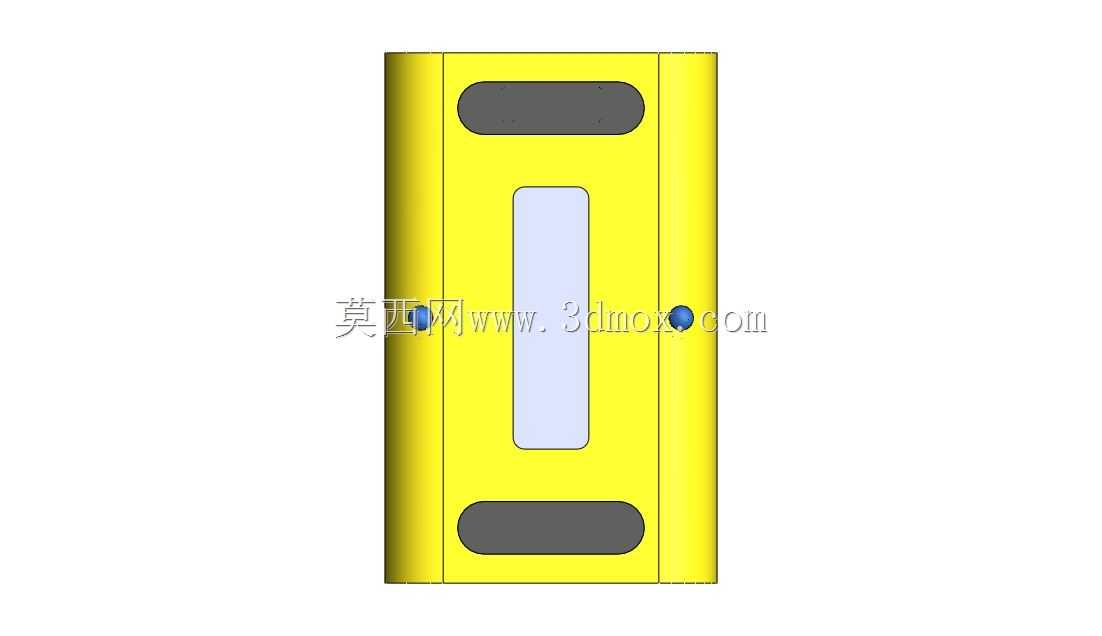

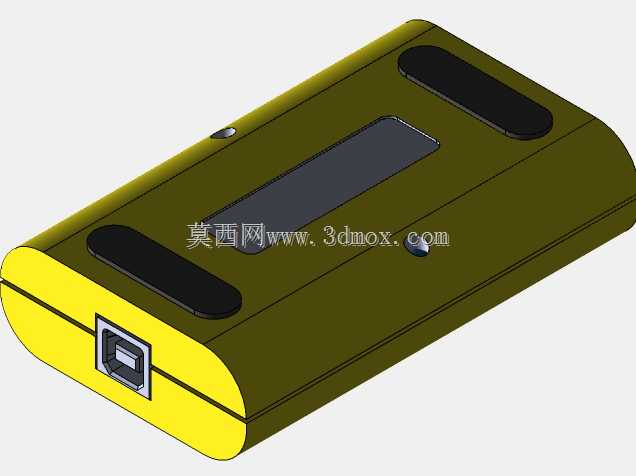

　　外壳顶面设计了两处对称的防滑胶条安装位，胶条采用软质耐磨橡胶材质，既可以在设备平放于桌面时增大摩擦力，避免调试过程中设备被线缆拖拽移位，也能在手持操作时提升握持摩擦力，防止手滑掉落。顶面中部预留半透明的状态指示灯视窗，内部电路板的电源、通信、运行状态指示灯可以通过视窗直接透出，不需要额外在外壳上开孔，兼顾了状态观察的便利性与外壳的整体防护性能。外壳侧面预留了固定孔位，既可以通过螺丝将设备固定在测试工装架上，适配长时间自动化测试的安装需求，也可以搭配挂绳使用，方便外场调试时的携带。

　　从设计思路来看，这款适配器的结构设计优先保障高速信号的传输稳定性，内部电路板的安装位预留了足够的屏蔽层空间，外壳内壁可以根据需求粘贴导电泡棉，实现对外部电磁干扰的屏蔽，避免工业现场的变频器、伺服设备等电磁干扰源影响高速SPI信号的传输质量。内部空间布局上，将USB接口的电源转换电路与SPI信号输出电路做了物理分隔，减少电源纹波对高速信号的串扰，保障40MHz以上通信频率下的信号眼图符合规范要求。外壳的所有棱边都做了圆角倒钝处理，避免使用过程中锋利棱边划伤操作人员或板卡线路，所有装配缝隙都控制在0.1mm以内，既保证了外观的整体性，也能防止桌面的金属碎屑、焊锡渣等杂物进入设备内部造成电路短路。

　　安装边界方面，设备平放时的底部接触面平整，没有突出的螺丝头或结构筋位，放置在桌面或工装台时可以保持稳定，不会出现晃动。外接USB线缆时，线缆的弯曲半径预留了足够空间，不会因为线缆弯折导致接口处应力集中。如果需要集成到自动化测试系统中，设备的外形尺寸适配标准的工装安装位，可以通过侧面的固定孔快速锁附在测试治具上，不需要额外设计定制安装支架。设备的整体重量控制在合理范围内，即使通过挂绳悬挂在测试工位旁，也不会对连接线缆造成额外的拉力，保障长期使用的接口可靠性。

　　在实际使用过程中，这类适配器的结构耐用性直接影响开发效率，这款设计中所有的受力部位都做了加强筋处理，比如接口安装位、螺丝固定柱、防滑胶条卡槽等位置，都通过增加壁厚与加强筋的方式提升结构强度，能够承受日常调试过程中的频繁插拔、轻微磕碰等使用损耗。外壳材质选用高强度的工程塑料，具备一定的耐温性能，即使在长时间满负荷通信导致内部电路发热的情况下，外壳也不会出现变形、软化等问题，适配长时间连续运行的测试场景。
