USB转并行FIFO开发模块结构设计

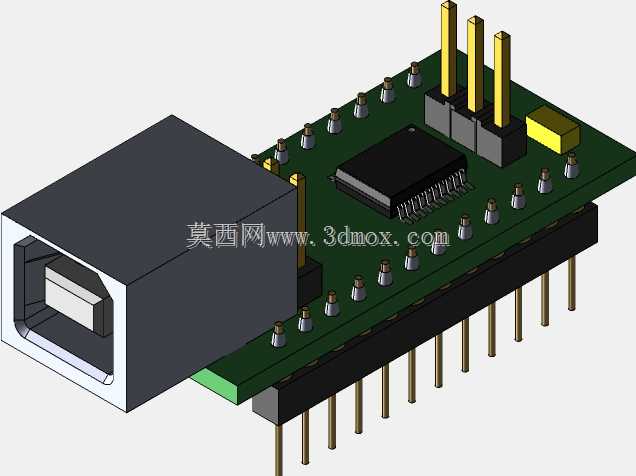

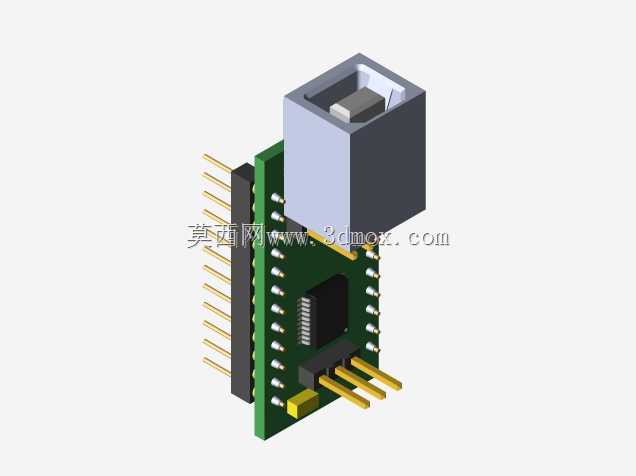

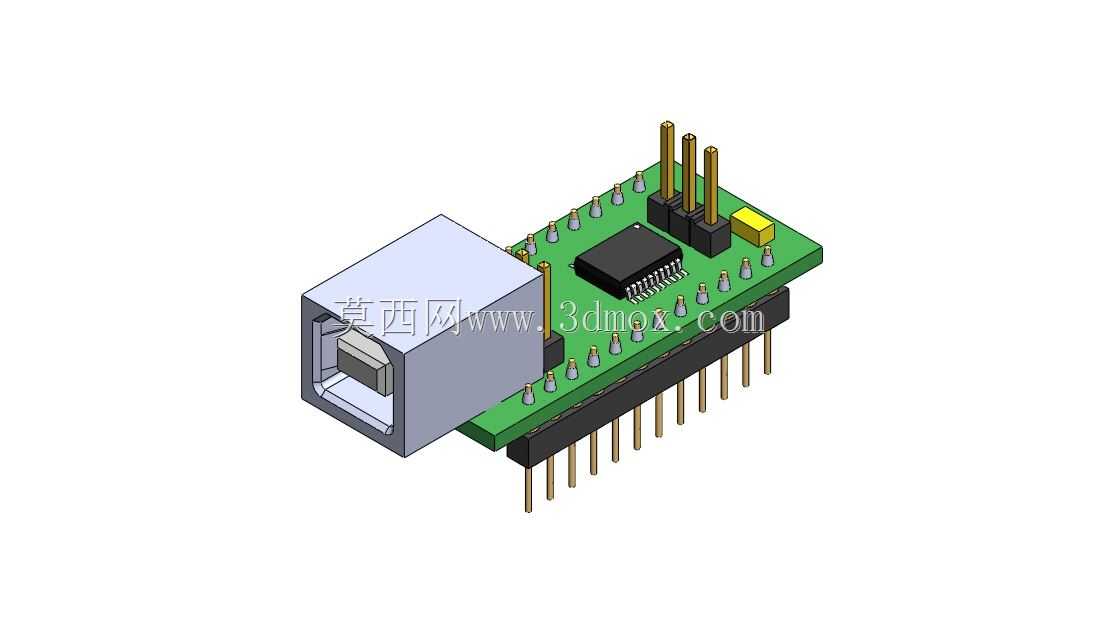

　　在工业数据采集、嵌入式调试、老旧并行接口设备升级这类场景里，经常会遇到主机USB接口和传统并行FIFO接口设备无法直接通讯的问题，这类开发模块就是为解决该类接口适配需求设计的。从结构设计角度看，整个模块采用双层板叠装布局，上层核心功能板集成USB接口座、主控芯片、排针引出端，下层为直插排针底座，这种叠层设计一方面压缩了模块整体的平面占用面积，另一方面也让排针引脚的引出更规整，方便直接插装在面包板或者用户自研的载板上，不需要额外飞线转接。

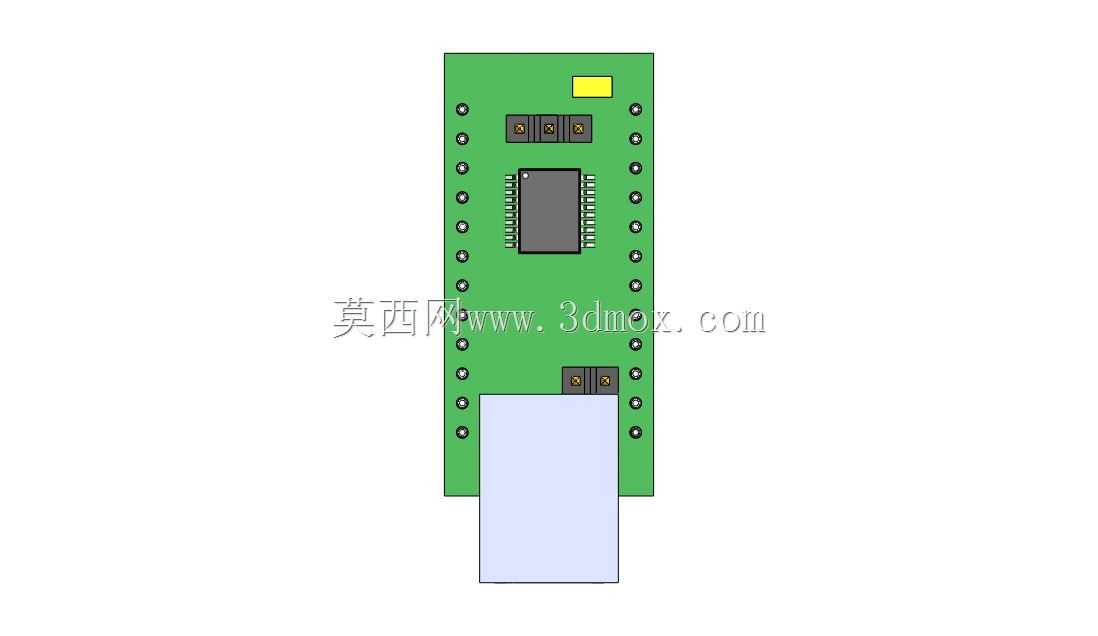

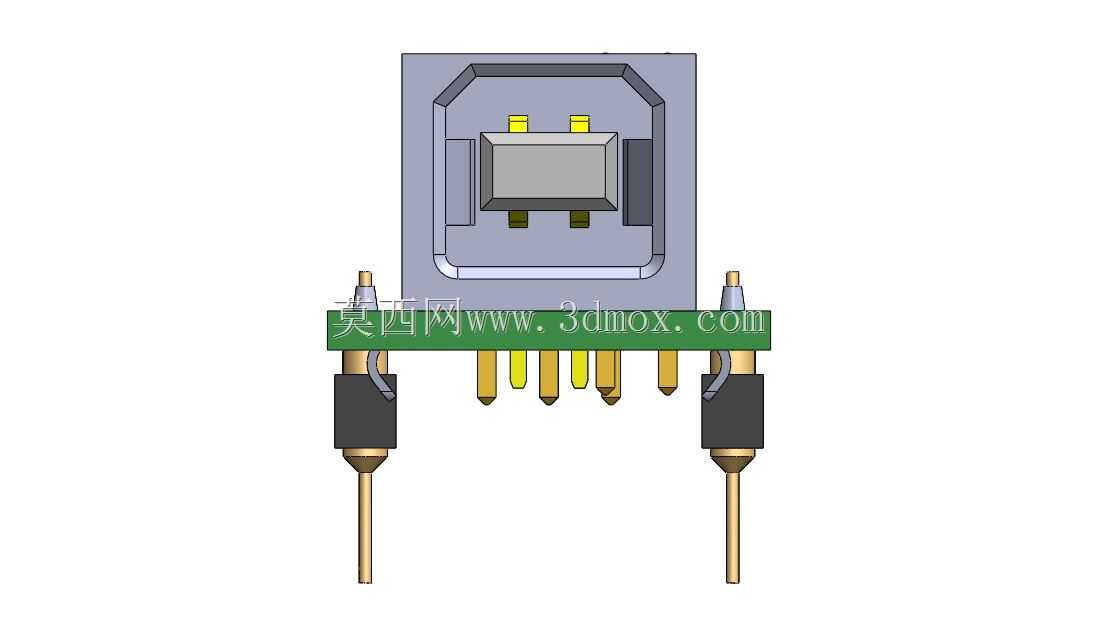

　　模块的USB接口采用方口B型座，这种接口的机械锁附力比普通Mini USB、Micro USB更强，在工业调试场景下频繁插拔也不容易出现接口松脱、接触不良的问题，接口座的金属外壳直接延伸到PCB板边缘做焊接固定，能承受更大的侧向插拔力，避免插拔过程中作用力直接传递到焊盘导致焊盘脱落。主控芯片布置在PCB板的中心区域，周边预留了足够的爬电距离，芯片下方没有布置过孔，避免焊接过程中出现漏锡短路的问题，芯片周边的去耦电容都紧贴芯片电源引脚布置，尽可能缩短电源走线长度，降低电源纹波对信号传输的影响。

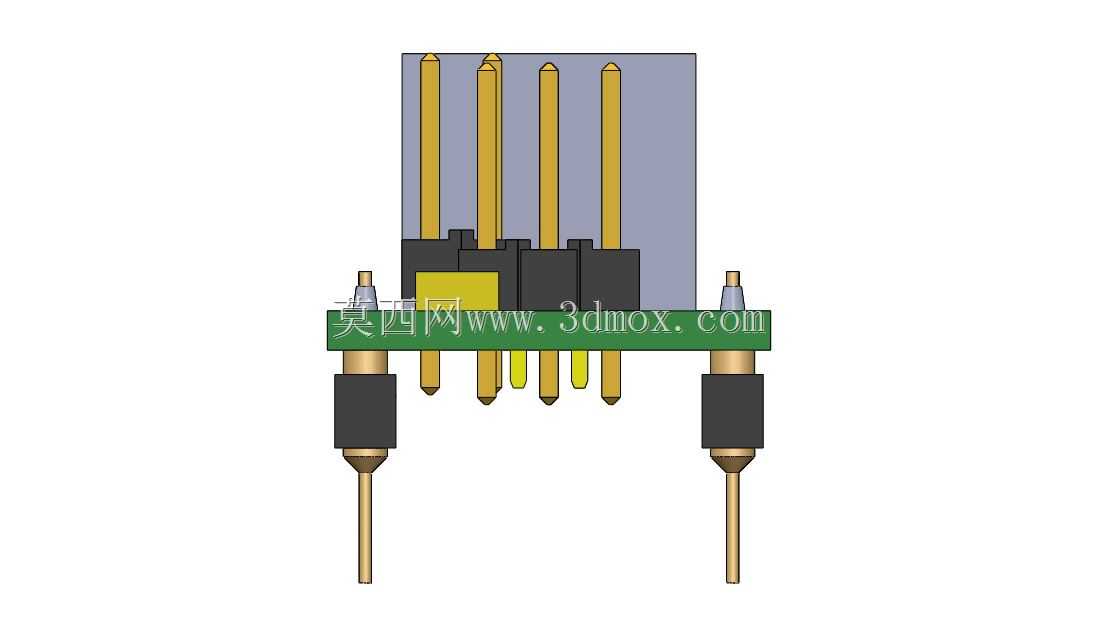

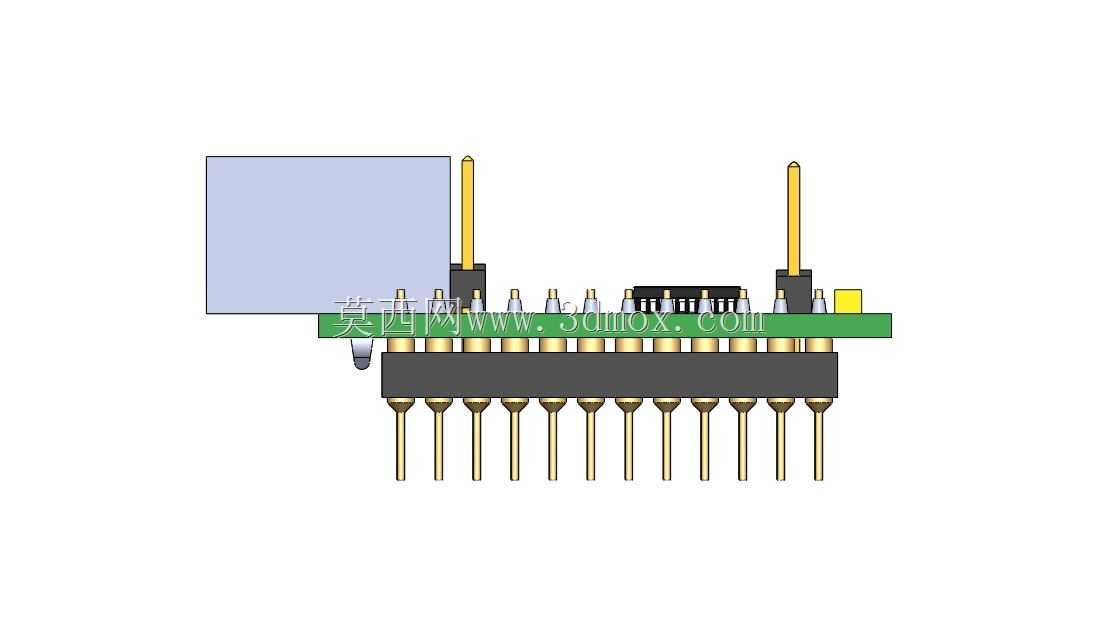

　　排针的选型采用标准2.54mm间距直插排针，这种间距是电子行业通用的标准间距，适配市面上绝大多数面包板、杜邦线、载板插座的尺寸，不需要定制特殊规格的接插件，用户在二次开发的时候可以直接采购标准件进行配套。排针的长度设计兼顾了直插和叠装需求，露出PCB板的长度既可以保证插装到面包板时的接触深度，也不会因为过长导致模块整体高度超标，在空间受限的设备内部安装时，不会和周边的元器件产生干涉。模块上的状态指示灯布置在PCB板的边缘位置，采用立式贴片封装，指示灯的发光面正对模块外侧，用户在调试过程中不需要额外调整观察角度，就能直接看到模块的供电、数据传输状态，方便快速排查通讯故障。

　　从安装边界来看，模块整体的平面轮廓尺寸适配标准DIP封装的安装空间，用户如果要将模块集成到自有设备中，只需要在载板上预留对应尺寸的排针插座空间即可，不需要额外设计复杂的固定结构，模块本身没有突出的异形结构，所有元器件的高度都控制在排针高度范围内，安装后不会出现局部超高的问题。PCB板的边角做了圆角处理，避免安装过程中尖锐的板边划伤操作人员或者划破周边的线材，板边预留的安装孔位可以配合铜柱进行螺丝固定，在震动较大的工业设备内部使用时，可以通过螺丝将模块牢牢固定在安装位，避免长期震动导致排针接触不良。

　　在实际使用过程中，这类模块不需要额外编写复杂的底层驱动，依托主控芯片内置的协议栈就能完成USB到并行FIFO的协议转换，用户只需要根据引脚定义对接并行端的设备，就能实现主机和并行设备之间的高速数据传输，相比用分立元件搭建的转换电路，这种集成化模块的信号完整性更好，传输速率更稳定，在高速数据采集场景下不会出现数据丢包的问题。设计过程中充分考虑了不同使用场景的适配性，不管是实验室阶段的原型验证，还是小批量设备的集成配套，都能直接使用，不需要对模块本身做额外的结构修改，模块的所有元器件都采用工业级常用料，供应链成熟稳定，不会出现元器件断供导致无法生产的问题。

　　从布线角度看，模块的高速信号走线都做了等长处理，差分信号的阻抗控制在USB协议要求的90欧姆，保证高速USB传输过程中的信号质量，电源走线和信号走线分开布置，避免电源噪声串入信号链路影响传输稳定性，大面积的铺铜设计既可以提升PCB板的结构强度，也能起到良好的屏蔽作用，降低外界电磁干扰对模块工作的影响。模块的整体结构没有采用特殊的工艺，常规的SMT加波峰焊工艺就能完成生产，制造成本可控，适合批量推广使用。
